Современный рынок оборудования для агропромышленного комплекса предлагает широкий спектр устройств, предназначенных для оценки качества зерновых культур. Точность и оперативность этих измерений напрямую влияют на экономическую эффективность элеваторов, мукомольных предприятий и трейдеров. Данная статья это детальный анализ десяти ключевых решений в двух категориях: автоматические пробоотборники и инфракрасные анализаторы.
Материал построен на сравнении технических характеристик, практических преимуществ и особенностей эксплуатации, что позволит специалистам сделать обоснованный выбор.

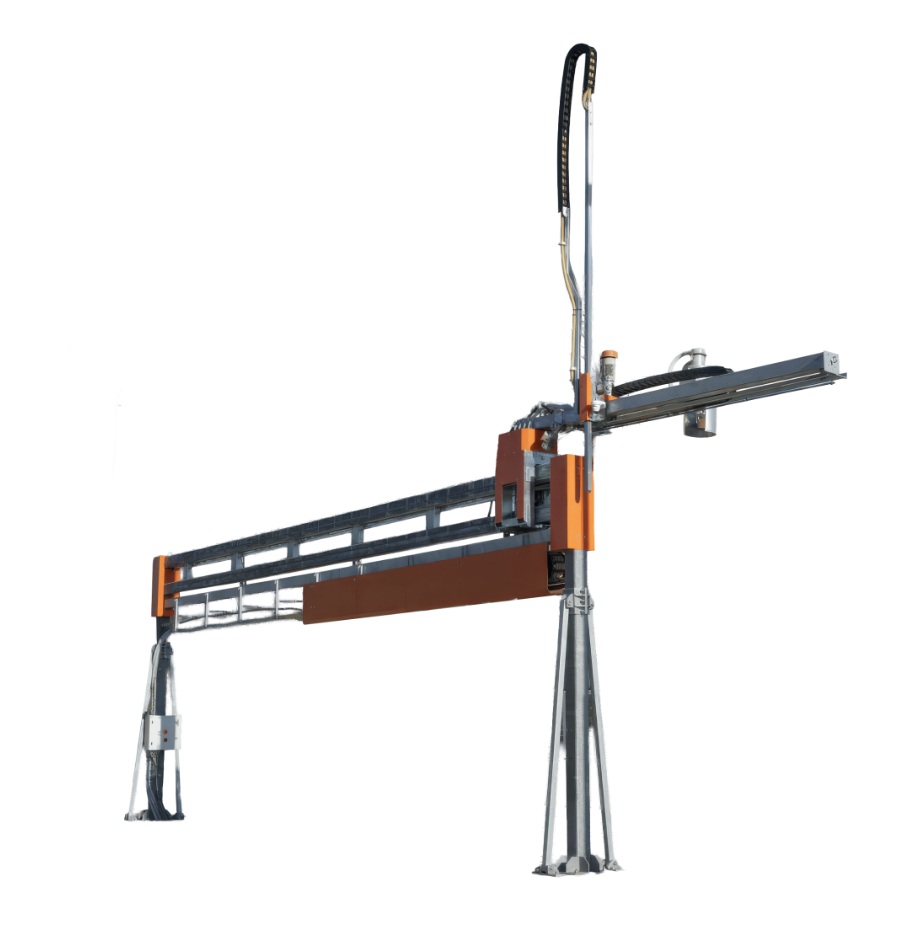

Пробоотборник зерна BioPro VV06 Portal
Автоматический пробоотборник зерна BioPro VV06 Portal это стационарная система монорельсового типа, разработанную чешской компанией O.K. SERVIS BioPro для установки на элеваторах, зерновых терминалах и перерабатывающих предприятиях. Устройство предназначено для отбора проб зерна из грузовых автомобилей, автоприцепов и железнодорожных вагонов без необходимости перемещения транспортного средства.
Конструкция включает несущую колонну, монорельс, главную каретку с приводом, поворотный мотор-редуктор и горизонтальную консоль с кареткой для вертикального опускания щупа.
Ключевым элементом системы является щуп длиной 4,15 метра для автотранспорта и 4,65 метра для железнодорожных вагонов. Такая длина гарантирует отбор проб по всей высоте насыпи зерна, включая придонный слой, что обеспечивает репрезентативность выборки независимо от типа и глубины транспортного средства. Вертикальное погружение щупа происходит без раскачивания и смещения относительно оси отбора, что позволяет точно позиционировать точку отбора даже в железнодорожных вагонах и цистернах.
Система оснащена цифровой камерой, установленной на щупе, что даёт оператору возможность визуального контроля процесса отбора из лаборатории или операторской. Расширенная система видеонаблюдения с дополнительными камерами доступна опционально. Управление осуществляется дистанционно: лаборант наводит стрелу и щуп на запланированное место в кузове, после чего нажимает кнопку "отбор", и щуп автоматически опускается, производит всасывание продукта и возвращается в верхнее положение.
Максимальный радиус отбора составляет до 5 метров, а горизонтальная зона отбора от оси пробоотборника варьируется в диапазоне 1,05–4,65 метра. Уникальная конструкция с углом поворота стрелы 30–330° позволяет обслуживать две параллельные линии приёмки, что существенно ускоряет оценку поступающего зерна. Функция возврата образца в кузов транспортного средства или в силос (другую точку элеватора) обеспечивает гибкость в организации логистики проб.
Пробоотборник разработан с учётом требований стандарта EN ISO 24333, что гарантирует объективность отбора и сопоставимость результатов анализа. Кабелеукладчик для шлангов и кабелей обеспечивает организованную прокладку коммуникаций, а конструкция рассчитана на интенсивные нагрузки, характерные для крупных элеваторов. Энергопотребление составляет 4,30 кВт при питании от сети 3×400 В / 50 Гц, масса устройства 3200 кг.
Практическая ценность BioPro VV06 Portal раскрывается в условиях высоких объёмов приёмки. На элеваторах, где ежедневно обрабатываются тысячи тонн зерна, автоматизация отбора проб сокращает время анализа до нескольких минут, минимизируя простои транспорта под разгрузкой. Оператор с пульта управления и камерой направляет щуп в нужную точку, а проба автоматически доставляется в лабораторию, что исключает субъективные ошибки ручного отбора.
Автоматический пробоотборник Laboratoroff "Полоз Вагон"
Рельсовый пробоотборник Laboratoroff "Полоз Вагон" это телескопическую систему с радиусом действия 2500 мм и ходом вдоль каретки 10000 мм. Устройство предназначено для отбора проб сыпучих материалов с удельным весом от 0,4 до 1 т/м³ и влажностью до 15%. Конструкция ориентирована на работу с железнодорожными вагонами и крупнотоннажным автотранспортом.
Система включает телескопический щуп, обеспечивающий отбор по всей глубине насыпи. Ход каретки 10 метров позволяет обслуживать длинномерные транспортные средства без их перемещения. Управление осуществляется с пульта, предусмотрена возможность ручного и автоматического режимов. Цена данного решения начинается от 4 460 000 рублей.
Отличительной особенностью является адаптация к российским условиям эксплуатации и доступность сервисного обслуживания. Устройство позиционируется как альтернатива импортным аналогам с сопоставимыми техническими характеристиками.
Автоматический пробоотборник Laboratoroff "Ibis"
Пробоотборник Laboratoroff "Ibis" модели 21.417 это одноопорную автоматическую систему с вылетом стрелы зонда 4480 мм. Пропускная способность достигает 120 циклов в час, объём отбираемой пробы варьируется от 0,4 до 0,9 литра.
Устройство комплектуется каротажным щупом разработки компании "Элтемикс Лаб", принцип действия которого основан на схеме "труба в трубе" с дополнительной подачей воздуха по стенкам между трубами. Поступающий воздух выходит из отверстия на конце щупа и препятствует попаданию излишнего сора в отбираемую пробу, что особенно важно при работе с влажным продуктом и большим количеством культур. В циклон-разгрузитель попадает только тот продукт, который собрался в зонде при опускании в ворох.
По желанию заказчика одноопорные пробоотборники "Ibis" и "Бекас" могут быть трансформированы в рельсовый вариант "Полоз". Стоимость начинается от 2 498 708 рублей. Устройство полностью производится в России, что обеспечивает ценовое преимущество на 40–80% по сравнению с зарубежными аналогами.
Автоматический пробоотборник Laboratoroff "Колибри"
Рельсовый автоматический пробоотборник Laboratoroff "Колибри" демонстрирует пропускную способность не менее 120 циклов в час. Объём отбираемой пробы при высоте насыпи зерна до 1000 мм составляет 0,4 литра. Максимальный вылет стрелы зонда достигает 4000 мм.
Модель "Колибри" позиционируется как решение для предприятий с умеренными объёмами приёмки, где требуется баланс между производительностью и стоимостью. Рельсовая конструкция обеспечивает возможность обслуживания нескольких точек отбора вдоль линии приёмки. Цена определяется по запросу.
Автоматический пробоотборник Laboratoroff "Бекас"
Пробоотборник "Бекас" входит в линейку российского производства компании "Элтемикс Лаб" наряду с моделями "Ibis" и "Полоз". Устройство комплектуется каротажным щупом, исключающим подсос излишней пыли из вороха.
Конструкция "Бекаса" оптимизирована для работы с влажным продуктом и большим количеством культур. Как и модель "Ibis", "Бекас" может быть трансформирован в рельсовый вариант по требованию заказчика. Точные технические характеристики и стоимость уточняются при заказе.
Пробоотборник BioPro VV05
BioPro VV05 это предшествующую модель в линейке автоматических пробоотборников чешского производителя. Длина щупа составляет 4,0 метра, что гарантирует отбор проб по всей высоте насыпи зерна независимо от типа транспортного средства.
Устройство сохраняет основные преимущества серии BioPro: отсутствие раскачивания щупа при опускании, максимальный радиус отбора до 5 метров, полностью запатентованную систему и соответствие стандарту EN ISO 24333. Предусмотрены функции возврата образца в кузов или силос, автоматический режим отбора согласно схемам клиента.
Уникальная конструкция позволяет обслуживать две линии приёмки, а радиус 4,75 метра обеспечивает одновременный отбор пробы как с автомашины, так и из прицепа без продвижения. В стандартный комплект входит видеокамера с монитором, пульт ручного управления, приёмный контейнер в лаборатории.
Инфракрасный анализатор "ИнфраЛЮМ ФТ-40"
Специализированный БИК-анализатор "ИнфраЛЮМ ФТ-40" производства компании "Люмэкс" предназначен для количественного экспресс-анализа цельного зерна различных культур без предварительной пробоподготовки. Устройство позволяет идентифицировать зерно на принадлежность к характерной группе продукции.
За одно измерение продолжительностью полторы минуты определяется комплекс показателей: влажность, содержание белка, жира, крахмала, клетчатки, клейковины. Спектральный диапазон охватывает область 1400–2400 нм. Прибор может работать с зерновыми, зернобобовыми, масличными культурами, а также кормами и сырьём для их производства.
Анализатор "ИнфраЛЮМ ФТ-40" обеспечивает точность, сопоставимую с лабораторными методами, но при этом значительно превосходит их по скорости. Отсутствие необходимости измельчения пробы упрощает процедуру подготовки и исключает погрешности, связанные с пробоподготовкой.
Инфракрасные анализаторы серии "ИНФРАСКАН"
Линейка анализаторов "ИНФРАСКАН" включает модели 1050, 3150 и 210, различающиеся объёмом анализируемой пробы и габаритными размерами. Спектральный диапазон всех моделей составляет 1400–2400 нм.
Определяемые показатели включают влагу, белок (протеин), жир (масличность), количество и качество клейковины, белизну, зольность, клетчатку, кальций. Диапазоны измерений: влага 5–25%, белок 5–60%, сырой жир 1–80%, сырая клейковина 16–40%, сырая клетчатка 2–25%.
Пределы допускаемой абсолютной погрешности: влага 0,5%, белок 0,6–1,5%, сырой жир 0,4–2,0%, сырая клейковина 2,0%, сырая клетчатка 0,8–2,5% в зависимости от диапазона измерений. Объём пробы для модели 1050 составляет 70 мл, для модели 210 100 мл. Время установления рабочего режима 30 минут.
Портативный БИК-анализатор NeoSpectra Scanner
NeoSpectra Scanner это миниатюрный портативный спектрофотометр с размерами 178 × 91 × 62 мм и массой approximately 730 граммов. Устройство работает в спектральном диапазоне 1350–2500 нм с разрешением 16 нм и оснащено MEMS-интерферометром Майкельсона, одиночным InGaAs-фотодетектором и семью галогеновыми лампами в качестве источника освещения.
Управление осуществляется через мобильное приложение на Android-планшете, подключение по Bluetooth. Каждый спектр записывается за 5 секунд. Калибровка выполняется перед каждым измерением с использованием эталона 100% отражения.
Прибор предназначен для анализа цельных зёрен без измельчения, что соответствует практике неразрушающего контроля. Оптическое окно диаметром 10 мм соответствует активной области измерения 79 мм², что ограничивает пространственный охват за одно измерение и требует повторных замеров с перемещением образца для учёта неоднородности. Ориентировочная стоимость менее 9000 долларов.
Портативный БИК-анализатор PoliSPEC-NIR
PoliSPEC-NIR от ITPhotonics это портативный спектрофотометр с фиксированной решёткой, охватывающий диапазон 900–1700 нм со спектральным разрешением 3,25 нм. Устройство оснащено 256-пиксельным InGaAs-детектором с охлаждением Пельтье, что обеспечивает высокую стабильность измерений.
Размер оптического окна составляет 314 мм², что существенно превосходит показатель NeoSpectra Scanner. Масса прибора 3,2 кг, габариты 216 × 213 × 85 мм. Подключение возможно через WiFi, RS422/RS485 или Ethernet. Ориентировочная стоимость менее 29 000 долларов.
Модель позиционируется как более производительное решение для лабораторного и полупромышленного использования, где требуется повышенная спектральная стабильность и разрешение. Прибор может применяться как для анализа цельного зерна, так и для работы с измельчёнными образцами.
Сравнительный анализ и практические рекомендации
Выбор между автоматическим пробоотборником и ИК-анализатором определяется задачами предприятия. Пробоотборники решают задачу получения репрезентативной пробы из транспортного средства или складской ёмкости, тогда как анализаторы обеспечивают измерение показателей качества. Эти устройства дополняют друг друга, а не конкурируют.
| Модель | Категория | Ключевой параметр | Производительность | Ориентировочная стоимость |
|---|---|---|---|---|
| BioPro VV06 Portal | Пробоотборник | Щуп 4,65 м, радиус 5 м | Высокая | По запросу |
| Laboratoroff "Полоз Вагон" | Пробоотборник | Ход каретки 10000 мм | Высокая | от 4 460 000 руб. |
| Laboratoroff "Ibis" | Пробоотборник | Вылет стрелы 4480 мм | 120 циклов/час | от 2 498 708 руб. |
| Laboratoroff "Колибри" | Пробоотборник | Вылет стрелы 4000 мм | 120 циклов/час | По запросу |
| BioPro VV05 | Пробоотборник | Щуп 4,0 м, радиус 5 м | Высокая | По запросу |
| "ИнфраЛЮМ ФТ-40" | ИК-анализатор | Диапазон 1400–2400 нм | 1,5 мин/измерение | По запросу |
| "ИНФРАСКАН" 1050/3150/210 | ИК-анализатор | Диапазон 1400–2400 нм | 30 мин прогрев | По запросу |
| NeoSpectra Scanner | ИК-анализатор | Диапазон 1350–2500 нм | 5 сек/спектр | менее 9000 USD |
| PoliSPEC-NIR | ИК-анализатор | Диапазон 900–1700 нм | Высокая | менее 29 000 USD |
- При выборе пробоотборника ключевыми критериями являются: длина щупа (должна перекрывать максимальную высоту насыпи), радиус действия (для обслуживания нескольких линий приёмки), скорость цикла (для минимизации простоев транспорта), возможность работы с двумя сторонами проезжей части (для ускорения приёмки). BioPro VV06 Portal превосходит конкурентов по радиусу отбора (до 5 метров) и длине щупа (4,65 метра для железнодорожных вагонов).
- При выборе ИК-анализатора следует учитывать спектральный диапазон (более широкий диапазон обеспечивает больше определяемых показателей), разрешение (влияет на точность), необходимость пробоподготовки (цельное зерно анализируется быстрее и без потерь), мобильность (для полевых условий или передвижных лабораторий).
Стационарные модели "ИНФРАСКАН" и "ИнфраЛЮМ ФТ-40" обеспечивают наивысшую точность для лабораторного контроля, тогда как портативные NeoSpectra Scanner и PoliSPEC-NIR подходят для оперативных выездных проверок.
Калибровка ИК-анализаторов остаётся критическим фактором точности. Исследования показывают, что погрешность БИК-методов зависит от набора образцов, использованных для калибровки, точности референтных методов и процедуры калибровки.
Периодическая проверка калибровки с использованием образцов, отражающих сезонную и пространственную вариабельность, повышает надёжность измерений.
Интеграция пробоотборника и анализатора в единый технологический контур позволяет создать полностью автоматизированную систему контроля качества. Проба, отобранная автоматическим пробоотборником, по пневмотранспорту доставляется в лабораторию, где немедленно анализируется на ИК-анализаторе. Такая схема сокращает время оценки партии зерна до нескольких минут, что критически важно при приёмке урожая в пиковые периоды.
Для предприятий с ограниченным бюджетом российские пробоотборники Laboratoroff и анализаторы "ИНФРАСКАН" предлагают приемлемое соотношение цены и производительности. Для крупных элеваторов и терминалов с высокими требованиями к репрезентативности и скорости приёмки целесообразно рассмотреть BioPro VV06 Portal в сочетании с высокоточным стационарным анализатором.
