Технические решения для автоматизации кабельных и намоточных производств

Современное кабельное производство это непрерывный многостадийный процесс, в котором качество конечного продукта определяется сотнями параметров от скорости протяжки жилы до температуры вулканизации изоляции. Ручное управление такими процессами физически невозможно: слишком высока скорость операций, слишком жёстки допуски по геометрии и электрическим характеристикам.

Автоматический намоточный станок становится не просто конкурентным преимуществом, а условием выживания предприятия на рынке кабельно-проводниковой продукции.

Комплексная автоматизация становится не просто конкурентным преимуществом, а условием выживания предприятия на рынке кабельно-проводниковой продукции.

Основные направления автоматизации, рассматриваемые в материале, охватывают полный технологический цикл:

• Автоматизированная система управления технологическим процессом
• SCADA-система
• Намоточный станок с ЧПУ
• Система натяжения жилы
• Бобинодержатель
• Протяжка кабеля
• Экструдер
• Вулканизация изоляции
• Технологическая линия непрерывного действия
• Контроль геометрии изделия

Автоматизированная система управления технологическим процессом! Архитектура и функции

Автоматизированная система управления технологическим процессом (АСУ ТП) формирует ядро современного кабельного производства. В её основе лежит иерархическая структура, объединяющая датчики физических величин, программируемые логические контроллеры (ПЛК), исполнительные механизмы и рабочие станции операторов.

На Режевском кабельном заводе внедрение АСУ ТП на базе промышленного интернета вещей позволило оснастить линии бумагообмотки датчиками и контроллерами для отслеживания обрывов обмотки с автоматической остановкой линии через две секунды после обнаружения нештатной ситуации.

Ключевая задача АСУ ТП в кабельном производстве синхронизация работы десятков агрегатов, объединённых в единую технологическую цепочку. Система собирает данные с датчиков температуры, давления, натяжения и скорости линий, обеспечивая непрерывный контроль всех этапов от волочения медной жилы до наложения защитных покровов. Отклонение любого параметра за пределы допуска немедленно транслируется оператору и в систему исполнительных механизмов для корректировки режима.

Практический опыт показывает, что эффективная АСУ ТП должна предусматривать возможность поэтапного внедрения. Начинать целесообразно с наиболее критичных участков например, с контроля обрывов на линиях обмотки или с автоматизации экструдеров, поскольку именно эти операции дают наибольший экономический эффект при относительно умеренных затратах на модернизацию. Расширение функциональности до полного охвата всех переделов выполняется по мере накопления опыта эксплуатации и обучения персонала.

SCADA-система. Диспетчеризация и визуализация производства

SCADA-система выполняет роль связующего звена между физическим оборудованием и управленческим персоналом предприятия. Через диспетчерский пульт оператор получает визуализированную картину всего производственного цикла: состояние каждой линии, текущие значения параметров, аварийные сообщения и исторические тренды.

На предприятии PRAKAB внедрение SCADA-системы GENESIS на базе контроллеров Siemens S7-300 с обменом данными по PROFIBUS и Ethernet через OPC-протоколы позволило существенно сократить простои оборудования и повысить надёжность производственных линий.

Функциональные возможности SCADA-системы в кабельном производстве выходят далеко за пределы простой визуализации. Современные платформы обеспечивают архивирование всех параметров с возможностью последующего анализа, генерацию отчётов о качестве продукции, интеграцию с системами MES и ERP для передачи данных о выработке и расходе материалов.

Мобильные приложения позволяют руководителям производства контролировать основные показатели удалённо, что особенно важно при круглосуточном режиме работы кабельных заводов.

Выбор SCADA-платформы требует тщательного анализа совместимости с существующим парком оборудования. Если на предприятии используются контроллеры разных производителей, предпочтение следует отдавать системам с открытой архитектурой и поддержкой международных стандартов обмена данными. Это обеспечит возможность постепенной модернизации без полной замены уже работающих компонентов.

Также важно предусмотреть резервирование серверов SCADA, поскольку отказ диспетчерского пункта при отсутствии горячего резерва может привести к остановке всего производства.

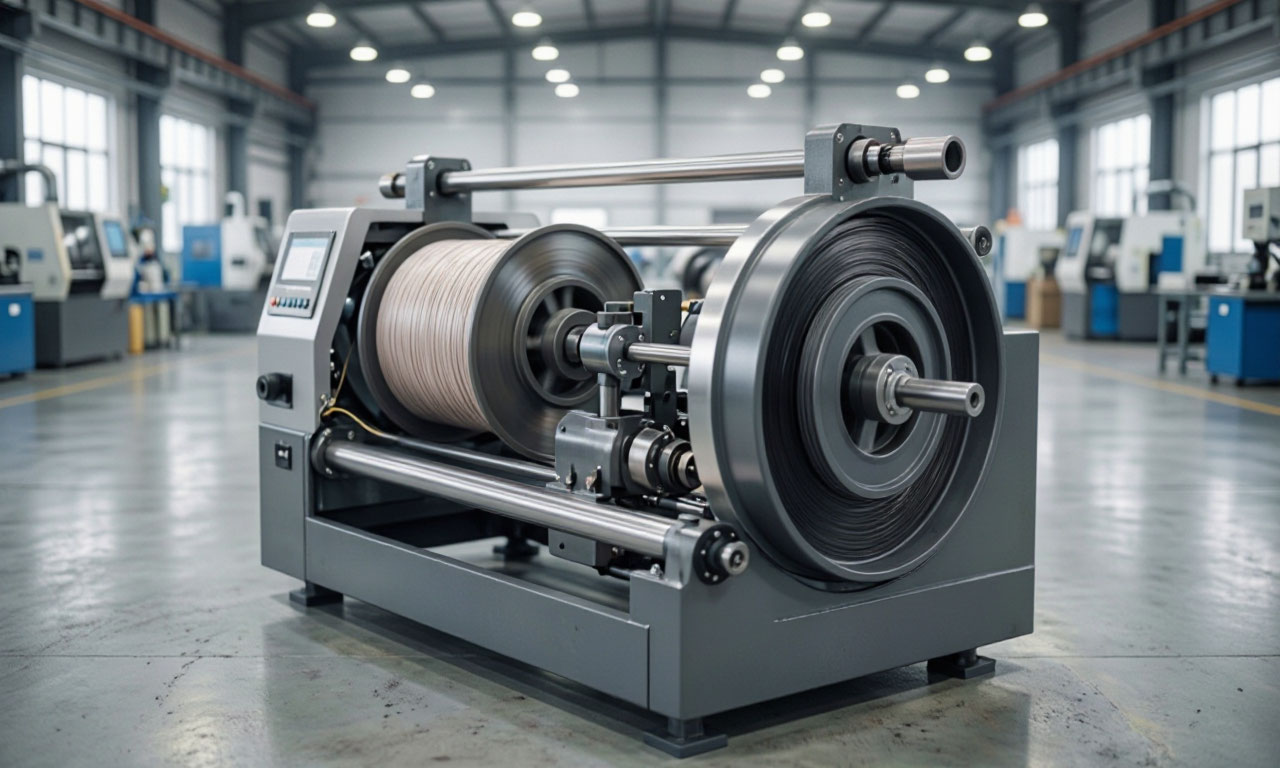

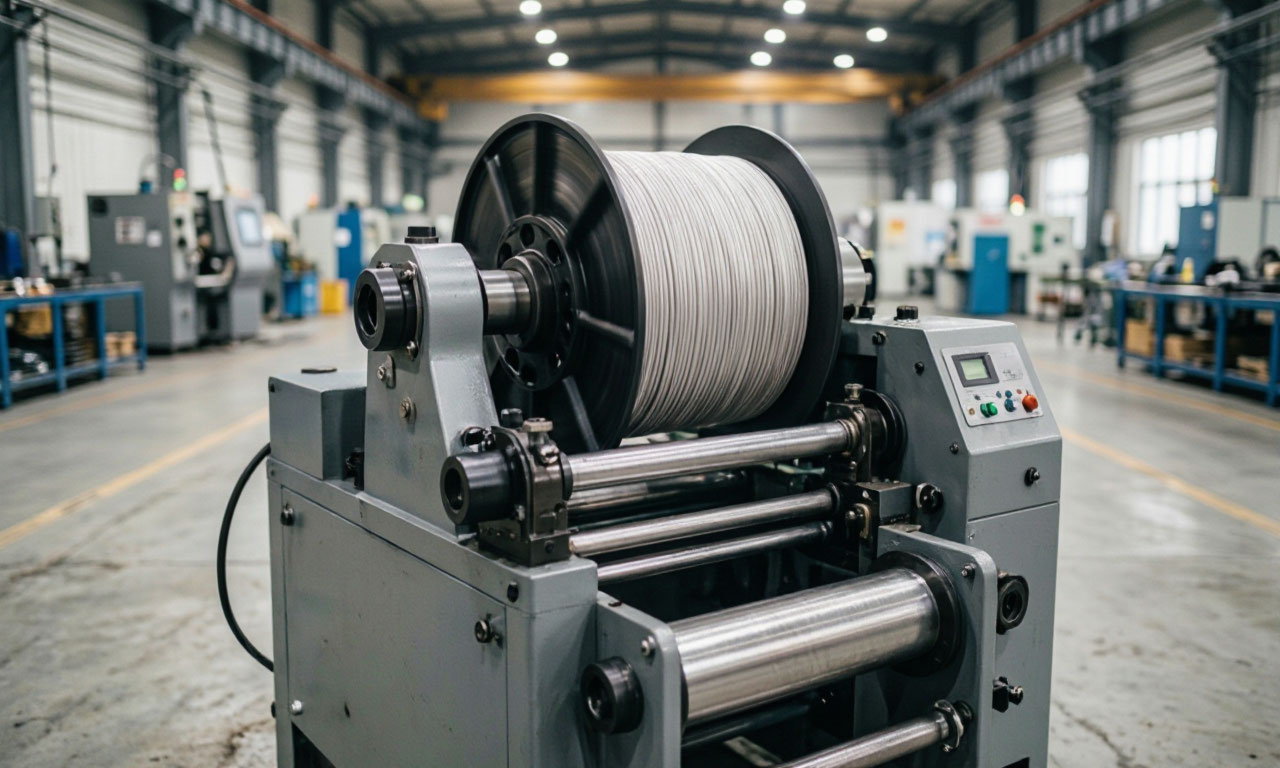

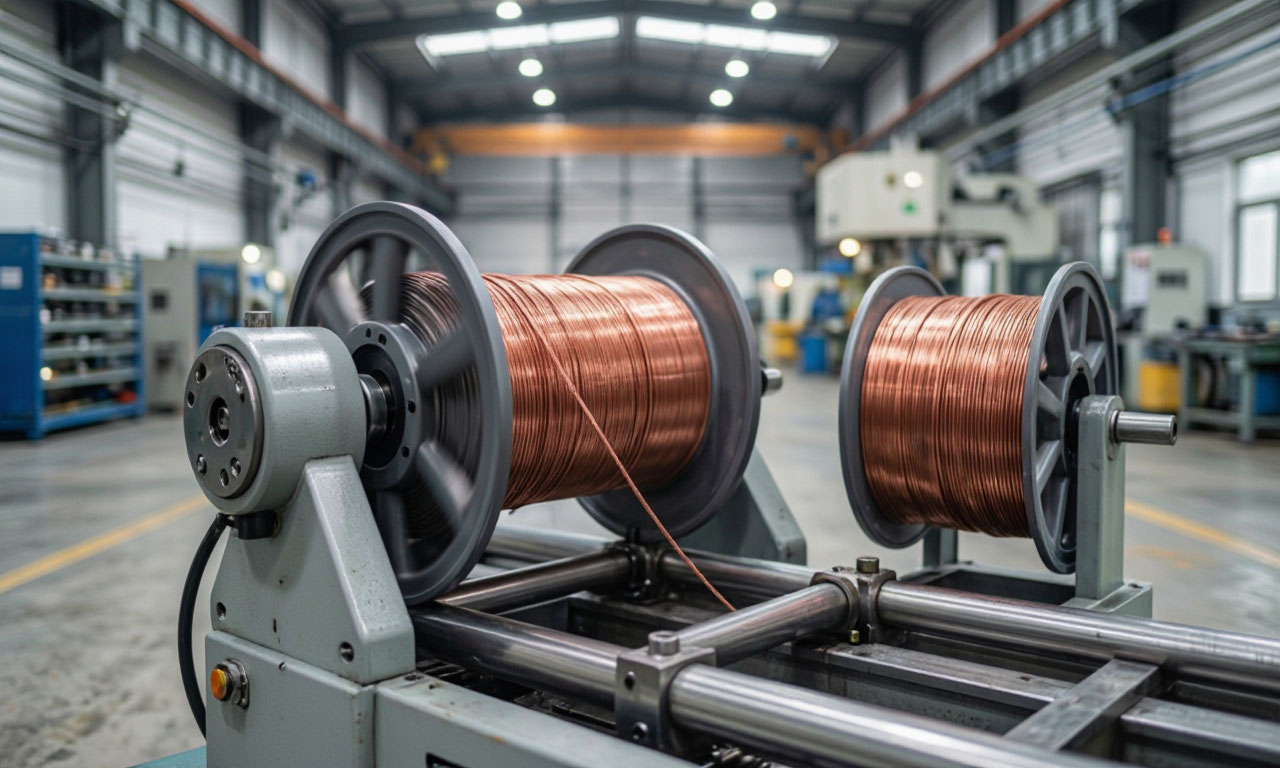

Намоточный станок с ЧПУ- точность укладки и производительность

Намоточный станок с числовым программным управлением это высокоточный агрегат, предназначенный для укладки провода или кабеля на приёмные катушки, барабаны или в бухты с заданным шагом и натяжением.

Современные станки этого класса оснащаются многокоординатными приводами, обеспечивающими синхронизацию вращения шпинделя с перемещением раскладчика. Точность позиционирования раскладчика достигает ±0,02 мм, а диапазон обрабатываемых проводов охватывает сечения от 0,02 до 1,0 мм² при скорости вращения шпинделя до 900 оборотов в минуту.

• Ключевое преимущество станков с ЧПУ перед механическими аналогами заключается в гибкости переналадки. Смена типа наматываемого изделия выполняется путём загрузки новой программы, а не физической замены кулачков и шестерён.
• Электронный кулачок, реализуемый программно, позволяет формировать сложные траектории укладки с переменным шагом, конической намоткой, ступенчатым профилем. Это особенно востребовано при производстве кабелей специального назначения, где требуется строго определённое расположение витков для обеспечения заданных электрических параметров.
• При эксплуатации намоточных станков с ЧПУ важно уделять внимание калибровке системы измерения длины и компенсации проскальзывания. Даже незначительная погрешность в измерении метража накапливается при многочасовой непрерывной работе, приводя к несоответствию фактической длины отрезка заявленной. Рекомендуется проводить периодическую поверку измерительных роликов и использовать системы автоматической коррекции на основе эталонных меток, наносимых на кабель в процессе производства.

Система натяжения жилы! Стабильность как основа качества

Система натяжения жилы определяет целый комплекс характеристик готового кабеля от равномерности электрического сопротивления до механической прочности изоляции. Чрезмерное натяжение приводит к деформации токопроводящей жилы, изменению её сечения и, как следствие, отклонению сопротивления от номинала. Недостаточное натяжение вызывает провисание проводника в экструзионной головке, неравномерность толщины изоляции и риск слипания витков на приёмной катушке.

В современных намоточных станках применяются замкнутые системы автоматического регулирования натяжения, в которых сигнал с тензодатчика или датчика положения танцевального ролика подаётся непосредственно на сервопривод. Такая архитектура обеспечивает (миллисекундный отклик) на изменения натяжения, что критически важно при разгоне и торможении линии, а также при переходе с одной скорости на другую.

Прямое управление сервоприводом от сигнала тензодатчика без промежуточного контроллера сокращает время реакции системы и повышает стабильность натяжения.

Практическая рекомендация для технологов: при настройке системы натяжения следует учитывать температурную зависимость механических свойств материала жилы. Медная жила при нагреве в экструзионной головке теряет прочность, поэтому натяжение на входе в экструдер должно быть ниже, чем на приёмном устройстве после охлаждения. Оптимальные значения натяжения для каждого типоразмера кабеля устанавливаются экспериментально и фиксируются в технологической карте.

Автоматическая система должна обеспечивать стабильное поддержание этих значений независимо от колебаний скорости линии.

Бобинодержатель- механическая основа точной намотки

Бобинодержатель устройство для установки и фиксации приёмной катушки или барабана на валу намоточного механизма. От точности центрирования бобины и динамической балансировки вращающихся масс напрямую зависит качество намотки и долговечность оборудования. Исследования высокоскоростных бобинодержателей показали, что при увеличении скорости наматывания и массы выходной паковки недостаточная точность центрирования приводит к разбалансировке, росту вибраций и ускоренному износу опор качения.

Конструкция бобинодержателя должна обеспечивать центрирование бобины не менее чем в двух поперечных сечениях, удалённых от торцов на расстояние 15–35 мм. В каждом сечении центрирование осуществляется по трём равноудалённым точкам, расположенным на окружности, соосной с осью вращения. Зажимные элементы должны перемещаться радиально одновременно и на одинаковое расстояние, что требует индивидуального привода для каждой точки фиксации.

Выполнение этих условий гарантирует отсутствие биений даже при скоростях наматывания, достигающих 60 метров в секунду.

При выборе бобинодержателя для конкретного производства следует учитывать не только диапазон диаметров применяемых катушек, но и максимальную массу намотки, а также динамические нагрузки, возникающие при экстренном торможении.

Для тяжёлых барабанов с кабелем больших сечений предпочтительны бобинодержатели с гидравлическим зажимом, обеспечивающим равномерное распределение усилия по всей поверхности контакта. Регулярное обслуживание проверка состояния зажимных элементов, смазка подвижных соединений, контроль биения вала позволяет поддерживать точность намотки на протяжении всего срока службы оборудования.

Протяжка кабеля. Тяговые устройства и контроль скорости

Протяжка кабеля на технологической линии непрерывного действия выполняется системой тяговых устройств, обеспечивающих перемещение изделия с заданной скоростью через все технологические позиции.

В состав тяговой системы входят приёмные и промежуточные гусеничные или роликовые устройства, каждое из которых создаёт определённое усилие, необходимое для преодоления сопротивления последующих участков. Начальная скорость протяжки может составлять 5 метров в минуту, а максимальная ограничивается монтажной нагрузкой для конкретного типа кабеля и обычно не превышает 30 метров в минуту на приёмо-отдающих устройствах.

Синхронизация скорости протяжки между отдельными агрегатами линии критически важна для стабильности технологического процесса. Рассогласование скоростей приводит к изменению натяжения в межоперационных промежутках, что может вызвать деформацию жилы или нарушение геометрии изоляции. Современные системы управления обеспечивают синхронизацию приводов с точностью до десятых долей процента, используя информацию с энкодеров, установленных на валах тяговых устройств.

Согласование скоростей выполняется как по принципу "ведущий-ведомый", так и через централизованное управление от контроллера линии.

Для контроля проскальзывания на тяговых устройствах рекомендуется устанавливать датчики скорости, сравнивающие фактическую линейную скорость кабеля с заданной.

Расхождение показаний свидетельствует либо о недостаточном усилии прижима, либо о загрязнении рабочей поверхности гусениц. Своевременная очистка и регулировка прижима позволяют избежать повреждения изоляции и потери точности измерения длины. При работе с кабелями малых сечений усилие прижима должно быть минимально достаточным, чтобы не деформировать изоляцию.

Экструдер! Формирование изоляционных покрытий

Экструдер является центральным агрегатом линии наложения изоляции, преобразующим гранулированный полимерный материал в расплав и наносящим его на движущуюся жилу с заданной толщиной и равномерностью. Современные экструдеры для кабельного производства оснащаются системами точного дозирования, многоступенчатым контролем температуры по зонам, а также устройствами автоматической регулировки толщины стенки.

Двухшнековые экструдеры позволяют перерабатывать безгалогенные композиции с высоким содержанием минеральных наполнителей, обеспечивая высокое качество наложения изоляции и оболочек для кабелей, не распространяющих горение.

Температурный режим экструдера один из наиболее критичных параметров, влияющих на качество изоляции. Каждая зона нагрева имеет собственный контур регулирования, обеспечивающий поддержание температуры с точностью до одного градуса. Превышение температуры вызывает термодеструкцию полимера, появление газовых включений и ухудшение электрических характеристик. Недостаточный нагрев приводит к неравномерной пластикации, образованию "непроплавов" и снижению механической прочности покрытия.

АСУ ТП непрерывно отслеживает температуру по всем зонам и формирует предупредительные сигналы при приближении к границам допуска.

При эксплуатации экструзионного оборудования важно вести журнал параметров для каждой рецептуры. Оптимальные температурные профили, скорости вращения шнека и давления расплава подбираются экспериментально и в дальнейшем воспроизводятся автоматически при повторном запуске.

Использование системы управления рецептами в SCADA-системе позволяет сократить время переналадки и исключить ошибки оператора. Регулярная очистка шнека и головки от остатков материала предотвращает нагарообразование и ensures стабильность параметров экструзии.

Вулканизация изоляции- химические превращения под контролем

Вулканизация изоляции это процесс сшивания макромолекул полимера в единую пространственную сетчатую структуру под воздействием высокой температуры и давления. Для кабелей с резиновой изоляцией вулканизация традиционно проводится в среде водяного пара, для сшитого полиэтилена в среде инертного газа, чаще всего азота, при температуре свыше 400 градусов Цельсия.

От полноты и равномерности протекания вулканизации зависят такие характеристики кабеля, как термостойкость, электрическая прочность и долговечность изоляции.

Непрерывная вулканизация выполняется в специальной трубе, через которую кабель проходит с постоянной скоростью. Вулканизационная труба имеет наклонную или катеноидную форму, что позволяет удерживать изоляцию в расплавленном состоянии до завершения сшивания. Управление процессом включает регулирование температуры по зонам трубы, давления паровой или газовой среды, уровня воды в охлаждающей секции.

Контроль этих параметров осуществляется АСУ ТП в реальном времени, а отклонения от заданного режима немедленно отражаются на пульте оператора.

Практический аспект, который часто упускается при эксплуатации вулканизационных линий, необходимость учёта инерционности тепловых процессов. Изменение температуры в зоне вулканизации проявляется на выходе кабеля через несколько минут, поэтому регулирование должно быть предиктивным, основанным на математической модели процесса.

Рекомендуется использовать системы автоматического управления с ПИД-регуляторами, настроенными на динамические характеристики конкретной линии. Периодическая проверка степени сшивания изоляции лабораторными методами позволяет подтвердить корректность настроек системы управления.

Технологическая линия непрерывного действия! Интеграция агрегатов

Технологическая линия непрерывного действия объединяет последовательность операций от подачи жилы до приёмки готового кабеля в единый производственный поток. Типовая линия включает отдающее устройство, систему натяжения, экструдер для наложения изоляции, вулканизационную трубу, охлаждающую ванну, тяговое устройство, измерительные приборы и намоточный станок.

Все агрегаты линии связаны между собой транспортным потоком кабеля, скорость которого задаётся головным приводом и поддерживается системой синхронизации.

Компоновка линии непрерывного действия определяется типом изготавливаемого кабеля и применяемой технологией. Катеноидные вулканизационные линии позволяют разместить экструдер и вулканизационную трубу на ограниченной производственной площади, используя естественную провисшую форму кабеля для компенсации теплового расширения. Вертикальные линии компактны, но требуют строительства высотных помещений. Наклонные линии занимают промежуточное положение по занимаемой площади и удобству обслуживания.

При проектировании и эксплуатации непрерывных линий важно предусматривать достаточные буферные зоны между агрегатами. Например, между экструдером и вулканизационной трубой целесообразно иметь регулируемый запас кабеля, позволяющий компенсировать кратковременные рассогласования скоростей без остановки линии. Система управления должна обеспечивать плавный пуск и останов всей линии с соблюдением ограничений по скорости изменения параметров.

Аварийная остановка любой позиции должна сопровождаться синхронным торможением всех приводов во избежание обрыва или деформации кабеля.

Контроль геометрии изделия- неразрушающие методы

Контроль геометрии изделия в процессе производства обеспечивает соответствие диаметра, толщины изоляции, эксцентриситета и овальности кабеля заданным допускам.

Традиционные методы контроля, основанные на отборе проб и лабораторном анализе, не позволяют оперативно реагировать на отклонения и приводят к накоплению брака между проверками. Внедрение систем inline-измерений непосредственно на производственной линии устраняет этот недостаток, обеспечивая непрерывный мониторинг геометрических параметров в реальном времени.

Современные измерительные системы для кабельного производства используют различные физические принципы. Индуктивные датчики эксцентриситета отслеживают положение токопроводящей жилы внутри изоляции, предоставляя данные о концентричности в реальном времени. Рентгеновские измерительные системы, устанавливаемые непосредственно после экструдера, измеряют толщину стенки, эксцентриситет, диаметр и овальность кабеля с высокой точностью, причём результаты доступны менее чем за 30 секунд.

Лазерные сканеры профиля обеспечивают контроль геометрии поверхности и выявление локальных дефектов.

Практическое внедрение систем контроля геометрии требует интеграции измерительного оборудования с АСУ ТП. Данные измерений должны не только отображаться на пульте оператора, но и использоваться для автоматической корректировки параметров. Например, при выявлении систематического эксцентриситета система может выдавать рекомендации по положения экструзионной головки. Внедрение автоматической обратной связи позволяет свести к минимуму ручные вмешательства и обеспечить стабильность качества на протяжении всей производственной смены.

Регулярная калибровка измерительных приборов с использованием эталонных образцов является обязательным условием достоверности получаемых данных.

Основные технологические параметры автоматизированных линий

Советы по внедрению комплексной автоматизации

Переход к комплексной автоматизации кабельного производства должен быть поэтапным и экономически обоснованным. Начинать целесообразно с участков, где ручной труд наиболее интенсивен или где ошибки персонала приводят к наибольшим потерям.

Автоматизация контроля обрывов на линиях обмотки, установка систем автоматического регулирования натяжения, внедрение inline-измерений геометрии эти меры дают быстрый эффект при относительно умеренных инвестициях. По мере накопления опыта и окупаемости первых проектов можно расширять автоматизацию на смежные переделы.

Выбор поставщиков оборудования и программного обеспечения должен учитывать совместимость решений с существующей инфраструктурой. Открытые протоколы обмена данными (OPC UA, PROFIBUS, Ethernet) обеспечивают возможность интеграции оборудования разных производителей в единую систему управления. Модульная архитектура SCADA-систем позволяет наращивать функциональность без замены уже работающих компонентов.

При закупке новых станков и линий наличие встроенных средств диагностики и интерфейсов для подключения к АСУ ТП становится обязательным требованием.

Обучение персонала не менее важный аспект, чем техническое оснащение. Операторы должны понимать логику работы автоматизированной системы, уметь интерпретировать аварийные сообщения и принимать корректные решения при отклонениях.

Технологи и наладчики должны владеть методами настройки регуляторов, калибровки датчиков и анализа трендов. Регулярное повышение квалификации и обмен опытом между сменами позволяют поддерживать стабильную работу сложного автоматизированного комплекса. Документирование всех изменений в настройках и ведение журналов параметров создают основу для непрерывного совершенствования производственных процессов.

Последовательность действий при построении комплексной автоматизации выглядит следующим образом:

1. Аудит существующего парка оборудования и выявление участков с наибольшими потерями.
2. Определение перечня критичных параметров, подлежащих непрерывному контролю.
3. Выбор ПЛК, датчиков и исполнительных механизмов с открытыми протоколами обмена.
4. Развёртывание SCADA-системы с резервированием серверов и архивированием данных.
5. Интеграция измерительного оборудования и систем натяжения в единый контур управления.
6. Обучение операторов, технологов и наладчиков работе с автоматизированным комплексом.
7. Документирование настроек, ведение журналов и непрерывное совершенствование процессов.
