Промышленные шланги и рукава высокого давления

Промышленные шланги являются фундаментальными элементами современных технологических систем. Они заменяют жесткие металлические трубопроводы там, где требуется подвижность соединений, виброгашение или прокладка трассы по сложной геометрии. Эти изделия эксплуатируются под давлением, в условиях вакуума или гравитационного потока, транспортируя широкий спектр сред от питьевой воды до абразивных пульп.

Промышленные шланги- классификация и назначение

Конструктивно промышленный шланг https://prom-shlangi.ru/ состоит из трех ключевых элементов: внутреннего герметичного слоя (камеры), силового каркаса (усиления) и наружной защитной оболочки. Материалы этих слоев варьируются в зависимости от назначения. Для перекачки пищевых продуктов внутренний слой изготавливают из нейтральных полимеров (силикон, NBR, TPU), не вступающих в реакцию с молочной кислотой или растительными маслами.

Специализированные виды шлангов решают узкие технологические задачи.

• Абразивостойкие рукава для песка и цемента оснащены внутренней футеровкой из износостойкой резины высокой твердости.
• Кислотостойкие шланги производятся из фторполимеров (PTFE) или специальных вулканизатов, устойчивых к серной и соляной кислотам.
• Вентиляционные легкие шланги армируются пластиковой спиралью для предотвращения схлопывания при отрицательном давлении.

Практический совет: для систем с высоким содержанием твердых взвесей не используйте стандартные резиновые шланги с текстильной оплеткой. Их внутренняя камера будет разрушена за несколько часов. Выбирайте рукава с маркировкой «Abration Resistant» и увеличенной толщиной внутреннего слоя.

Рукава промышленные резиновые? Технологии и материалы

Резиновые технические рукава остаются наиболее распространенным типом благодаря балансу цены и универсальности. Основой сырья служат синтетические каучуки - бутадиен-нитрильный (NBR), этилен-пропиленовый (EPDM) или хлоропреновый (CR). EPDM проявляет исключительную стойкость к горячей воде, пару, щелочам и озоновому старению, но полностью разрушается при контакте с нефтепродуктами.

 Нитрильный каучук (NBR), напротив, идеален для бензина и гидравлических масел, но слаб в условиях воздействия атмосферного озона без специальных добавок.

Критическим параметром для резиновых рукавов является их способность сохранять эластичность при низких температурах. Стандартные РТИ работоспособны до -40°C, однако арктические исполнения включают в состав смеси специальные пластификаторы, сдвигающие температуру стеклования до -55°C. Наружная оболочка из резины выполняет не только защитную функцию от механических повреждений и масел, но и маркировочную - цветные полосы (желтые, красные, синие) кодируют принадлежность к определенной среде или типу давления.

Резиновые рукава для перистальтических насосов эксплуатируются в уникальном режиме циклического сжатия. Материал такой трубки должен полностью восстанавливать геометрию после прохождения ролика ротора. Здесь компромисс неизбежен: высокая эластичность (силикон) снижает ресурс по износу, тогда как износостойкость (NBR) снижает гибкость.

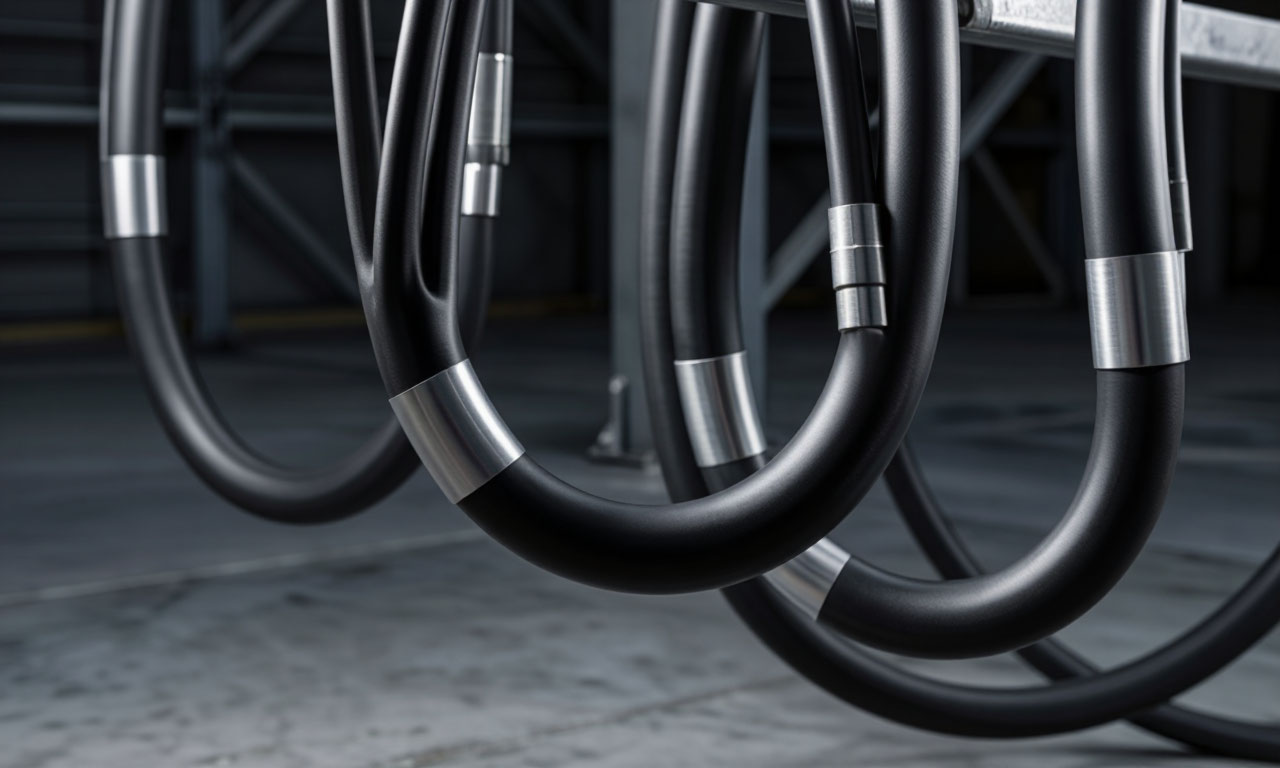

Рукава высокого давления: конструкция и армирование

Рукава высокого давления инженерные изделия, рассчитанные на передачу гидравлической энергии. Рабочее давление в современных системах достигает 800 бар и более, что требует сложной структуры усиления. В основе любого РВД лежит маслостойкая резиновая камера, поверх которой накладываются слои стальной проволоки. От схемы наложения этих слоев зависят эксплуатационные характеристики.

Армирующий каркас бывает двух типов: оплеточный и навивочный.

• Оплетка (Braided): Проволока переплетается в виде сетки «крест-накрест» с перекрытием волокон. Это обеспечивает гибкость и хорошую устойчивость к импульсным давлениям. Слой оплетки (одна или две) маркируется как 1SN, 2SN. Такие рукава имеют сравнительно небольшой радиус изгиба, что удобно для монтажа в ограниченных пространствах.
• Навивка (Spiral): Проволочные ленты или пряди накладываются по спирали с шагом, причем витки не пересекаются, а лежат параллельно (четыре или шесть слоев: 4SP, 4SH, R13). Такая конструкция выдерживает более высокие статические давления и экстремальные гидравлические удары, но делает рукав более жестким и увеличивает минимальный радиус изгиба.

Выбор между оплеткой и навивкой диктуется конкретной задачей. Для гидравлического манипулятора с постоянным движением рукава и средним давлением достаточно 2SN. Для стационарного гидропресса, развивающего давление 700 бар, обязателен 4SH.

Технические характеристики и стандарты

Стандартизация РВД осуществляется по международным нормам ISO (DIN EN), SAE и ГОСТ. Конструкция фитингов также жестко регламентирована. Чаще всего используются резьбовые соединения с конусными уплотнениями: конические резьбы BSPP (Wh) и BSPT (R), метрические конусы 24° (DIN 2353) или фланцевые соединения SAE J518 для больших диаметров (от DN25).

Маркировка РВД содержит ключевую информацию - например, DN10 (диаметр условного прохода 10 мм) и рабочее давление в МПа или psi (фунтах на квадратный дюйм). Несоответствие фитинга типу рукава приводит к его разрыву в месте обжима: муфта должна компенсировать радиальное расширение рукава под давлением.

Рукава термопластиковые? Легкость и неэлектропроводность

Термопластиковые рукава высокого давления (Термопластик) являются альтернативой резиновым аналогам в специализированных областях. Вместо резины внутренний слой здесь экструдирован из полиэстера, полиамида (PA) или тефлона (PTFE), а наружный - из полиуретана (TPU). Усиление осуществляется высокопрочными синтетическими волокнами (арамид, кевлар) или тонкой стальной проволокой.

Главное преимущество термопластиковых РВД - их легкость (до 60% легче резиновых) и исключительная гибкость. Радиус изгиба таких рукавов значительно меньше, что позволяет прокладывать их в барабанах и катушках.

Свойство неэлектропроводности (Non-Conductive) делает термопластиковые рукава незаменимыми в горнодобывающей промышленности и спасательном оборудовании. Стандарт SAE 100 R8 фиксирует требования к такому шлангу: он способен выдерживать напряжение до 75 кВ без пробоя, что критически важно при работе на линиях электропередач или вблизи взрывоопасных газов.

Рабочие температуры термопластиков ограничены диапазоном -40°C...+100°C, что уступает некоторым резиновым смесям. Однако химическая стойкость PTFE значительно превосходит резину - тефлон инертен практически ко всем известным кислотам и растворителям. Практический пример: термопластиковый рукав на 700 бар с арамидным усилением используется в гидравлических домкратах и болтовых инструментах (тензометрия) именно из-за минимального растяжения под нагрузкой - изменение длины не превышает 1-2%, что критично для точных систем.

Защита для РВД? Спирали и оболочки

Механические повреждения наружного слоя РВД являются причиной преждевременного выхода гидросистемы из строя. Коррозия оплетки из-за истирания оболочки, удары щебнем или перетирание о края металлоконструкций приводят к разрыву проволоки и, как следствие, к расплетению армирующего каркаса. Для продления ресурса применяются пассивные и активные методы защиты.

Наиболее технологичным решением является использование спиральной пластиковой защиты. Лента ПВХ или полипропилена (PP) наматывается на готовый рукав по спирали, создавая бронированный слой. Такая оплетка демпфирует удары и, что самое важное, предотвращает прямой контакт шланга с абразивной поверхностью. Ключевое преимущество спиральной защиты - возможность монтажа без демонтажа фитингов (разрезная конструкция).

Полипропиленовая спираль устойчива к ультрафиолету и агрессивным средам, сохраняя прочность при температурах от -30°C до +100°C. Для зон с экстремальным истиранием (траки экскаваторов, зоны возле гусениц) применяются металлические защитные спирали или армированные резиновые «носочки» (covers).

Практический совет: при установке спиральной защиты убедитесь, что наружный диаметр готового шланга соответствует внутреннему диаметру спирали в сжатом состоянии (обычно указывается диапазон диаметров пучка). Слабая посадка приведет к миграции защиты по рукаву, что создаст риск зацепа за подвижные части механизма.

Важно: Регулярный визуальный осмотр обязателен. При обнаружении вздутий на наружной оболочке (расслоение), коррозии под спиралью или трещин на дне «кислородной канавки» у фитинга - замена рукава неотвратима. Эксплуатировать РВД с оголенной оплеткой категорически запрещено, так как это является признаком абразивного износа половины толщины резины.

Практические рекомендации по эксплуатации

Выбор промышленного шланга должен основываться на пиковом значении давления, а не на номинальном. Гидравлические системы часто испытывают скачки (пики), превышающие рабочую норму на 30-50%. Коэффициент запаса прочности (обычно 4:1 для РВД) закладывается производителем именно на эти нагрузки, но постоянная работа в зоне пиков ведет к усталости проволоки.

Обращайте внимание на совместимость материалов. Никогда не используйте шланг с внутренним слоем NBR в системах тормозной жидкости DOT (гликоль) приведет к размягчению резины и закупорке системы. Для гликолей предназначены рукава из EPDM. Не применяйте гидравлические шланги для газа без специального согласования - микротрещины в резине могут привести к декомпрессионному разрыву.

При монтаже защитных спиралей и обжима фитингов строго соблюдайте минимальный радиус изгиба, указанный в технической документации (часто 90-180 мм для DN10). Изгиб штока гидроцилиндра в сторону резьбового соединения вызывает концентрацию напряжений у ниппеля - используйте наклонные фитинги под 45° или 90°, чтобы рукав шел прямо в своей естественной плоскости.
