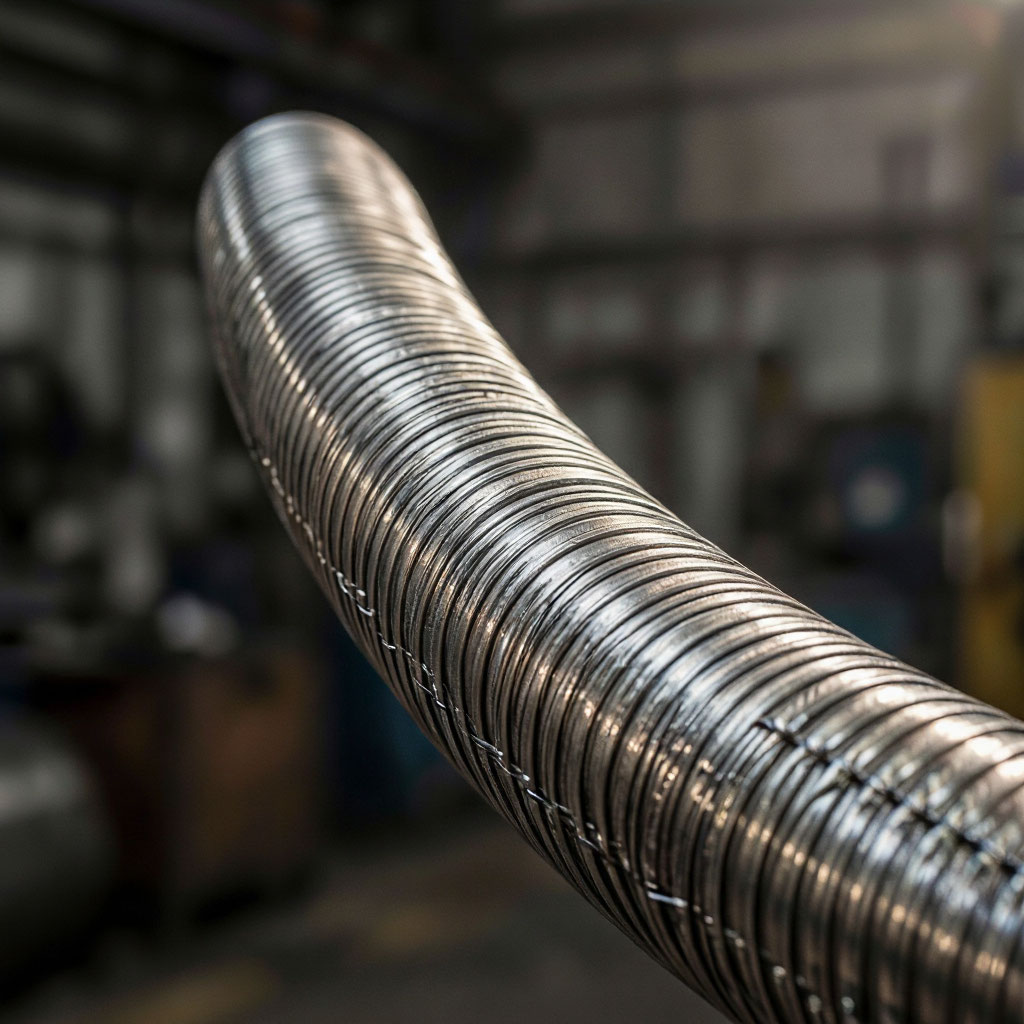

Металлорукава РГМ: серии, типы соединений и рабочие параметры

Я постоянно сталкиваюсь с тем, что даже опытные инженеры путаются в том, какими бывают металлорукава высокого давления - подробнее здесь!. Попробую внести ясность. РГМ не просто аббревиатура, а целая линейка изделий, разделённая на три принципиально разные группы: наземную, морскую и авиационную. Отличаются они не только арматурой, но и требованиями к эксплуатации, сертификацией и запасом прочности.

Наземная группа. Общепромышленные решения

Здесь всё начинается с базового стандарта. Изделия выпускаются по ТУ 3642-003-80018215-2015, что означает строгий контроль геометрии сильфона и качества сварных швов. Для наземной эксплуатации ключевой параметр - универсальность присоединения.

Типы соединений, которые реально работают:

• Под приварку (серии РГМ и 4655А) - классика для стационарных магистралей. Берёте патрубок нужного диаметра, прихватываете его к трубопроводу, и система готова. Никаких тебе протечек через резьбу со временем. Минус один - демонтаж без болгарки не сделать.
• Фланцевое исполнение - три стандарта на выбор: ГОСТ (наше родное), ASME (американский ход конём) и DIN (европейская аккуратность). Я часто вижу ошибку: пытаются посадить фланец DIN на прокладку под ГОСТ. Несовместимость привалочных поверхностей гарантирована. Проверяйте маркировку.
• Резьбовые соединения - здесь два подтипа. Обычная метрическая или коническая резьба для среднестатистического давления. И отдельная история - по ОСТ 1 03712-74. Этот стандарт родом из авиастроения, но отлично живёт в наземной технике благодаря самоуплотняющейся конструкции.
• Быстроразъёмные соединения (БРС) и камлоки - короли частого монтажа-демонтажа. Заправка цистерн, подключение мобильных насосов, полевые трубопроводы. Камлок, кстати, надёжнее БРС при вибрации, но дороже.

Отдельным пунктом идёт соответствие ОТТ-23.040.70-КТН-0414-22 уже требование конкретно для трубопроводной арматуры на объектах нефтетранспортной компании. Если видите эту маркировку, значит, рукав прошёл дополнительные испытания импульсным давлением.

Специализированное назначение- там, где общие решения не проходят

Переходим к тяжёлой артиллерии. Здесь уже не типовые соединения, а чертёжные номера. Каждый рукав проектируется под конкретный агрегат.

ГПА (газоперекачивающие агрегаты) - металлорукава для обвязки компрессорных станций. Рабочая среда - природный газ высокого давления с примесями сероводорода. Стандартная аустенитная сталь здесь не всегда подходит, требуется коррозионностойкая модификация с молибденом.

• ПНУ (передвижные насосные установки) - запомните, для ПНУ критичен радиус изгиба в статике. Технически глубокий момент: у таких рукавов гофрированный сильфон имеет увеличенный шаг, что позволяет складывать шланг в транспортное положение без заломов.
• Битумные рукава - отдельный разговор. Битум перекачивают при 150–200 °C. У обычного металлорукава при такой температуре оплётка начинает отпускаться, теряя прочность. В битумных версиях используют специальную термообработку проволоки после плетения - так называемый «стабилизирующий отжиг».
• Криогенные рукава с гайкой РОТ - жидкий азот, кислород, метан. Температуры ниже −160 °C. Здесь стандартная сталь AISI 304 становится хрупкой, как стекло. Применяют спецсплавы с высоким содержанием никеля. Гайка РОТ (разъёмное одностороннее торцевое уплотнение) не замерзает к среде благодаря плавающему кольцу внутри.
• Гибкие сильфонные сейсмовставки U-Flex - не путайте с обычными рукавами. У них внутри нет оплётки, сильфон самонесущий, усиленный многозаходной гофрировкой. Задача - погасить колебания между зданиями или блоками оборудования при землетрясении. Ход - до ±50 мм при рабочем давлении.

Морские и авиационные металлорукава! Двойной запас прочности

Эти изделия сертифицированы по ГОСТ Р и производятся на мощностях с аудитом ISO 9001:2015. Отличие от наземных - два документа: ТУ 3642-002-80018215-2015 и ТУ 3642-003-80018215-2015. Первое касается конструкции сильфона, второе - оплётки и фитингов.

Авиационные РМЗ (8Д4.498.094) т номер не случайный. Это чертёж конкретной сборочной единицы для наземных авиационных средств: испытательные стенды, заправочные агрегаты, гидравлические тележки. Особенность - присоединительная арматура с коническим уплотнением «металл по металлу», без прокладок. Давление до 35 МПа, гидроудары - обычное дело.

Судовые шланги - здесь главный враг - морская вода и вибрация. Все сварные швы проходят 100%-ный контроль цветной дефектоскопией. И второе: оплётка у судовых рукавов имеет дополнительную защитную ленту - нержавеющую гофрированную оболочку поверх проволоки. Это предотвращает истирание о конструкции в трюме.

Материал! Почему именно аустенитная нержавеющая сталь

Сделаю акцент на том, что упускают в типовых обзорах. Используется хромоникелевая титаносодержащая сталь аустенитного класса. Расшифрую:

• Хром (17–19%) - сопротивление окислению. Без него при 200 °C на воздухе металл покроется окалиной за сутки.
• Никель (8–10%) - стабилизирует аустенитную структуру при комнатной температуре. Именно никель отвечает за то, что сталь не становится магнитной и не меняет твёрдость после сварки.
• Титан (до 0,6%) - связывает углерод в карбиды титана, предотвращая межкристаллитную коррозию. Это важно: если сварить обычную нержавейку без титана, по границам зёрен выпадут карбиды хрома, и шов начнёт ржаветь через полгода.

Конкретная марка в большинстве случаев - AISI 304 (отечественный аналог 09Х18Н9). Некоторые производители экономят на титане, заменяя его на AISI 304L с пониженным углеродом. Это допустимо, но ресурс по термоциклам будет ниже.

Особенность конструкции! Сильфон и его оплётка

Сильфон - тонкостенная гофрированная труба. Толщина стенки - от 0,2 до 0,5 мм в зависимости от диаметра. Гофры бывают одно- и многозаходные. Принцип прост: чем больше заходов, тем меньше напряжение в металле при изгибе, но тем хуже устойчивость к продольному сжатию.

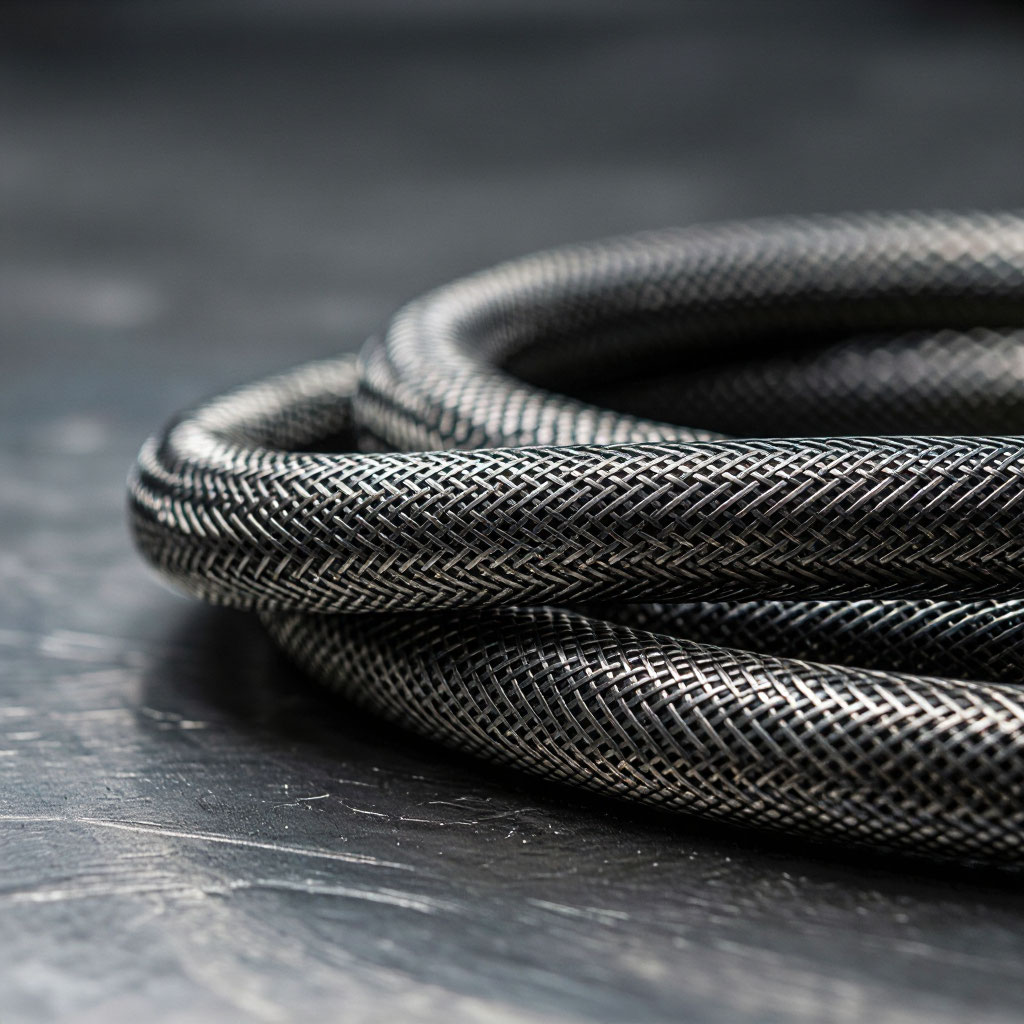

Поверх сильфона надета оплётка из нержавеющей стальной проволоки. Диаметр проволоки - 0,3–0,8 мм. Оплётка бывает однослойной (до 15 МПа) и двухслойной (свыше 25 МПа). Она не защищает от коррозии - для этого есть атмосферостойкость самой стали. Её задача - воспринимать осевые усилия и не давать сильфону раздуваться, как воздушный шарик.

Технически важный момент: оплётка не приваривается к сильфону, а плотно его обжимает. При сварке фитинга с сильфоном под layer аргоном, оплётка отгибается, потом натягивается обратно. Если эту технологию нарушить, в месте стыка оплётки и фитинга возникнет концентратор напряжений - рукав порвётся именно там.

Сварка фитингов? Аргонодуговая с неплавящимся электродом

Я разбирал десятки актов брака - 80% отказов приходится на сварку. Сильфон толщиной 0,3 мм сложно варить с патрубком толщиной 3 мм без прожога. Поэтому процесс идёт так:

1. Зачистка зоны сварки до металлического блеска.
2. Подача аргона с двух сторон - снаружи горелкой и внутри сильфона через специальную пробку.
3. Прихватка в трёх точках током 20–25 А.
4. Основной шов током 35–40 А с присадкой из того же сплава.

Контроль - визуально-измерительный и капиллярный (пенетрантом). Допустимые дефекты - только единичные поры диаметром до 0,2 мм, не более двух на погонный сантиметр шва.

Практический совет пользователям

Если выбираете металлорукав для агрессивной среды, не смотрите только на марку стали. Спросите у производителя два параметра: усилие натяжения оплётки в Ньютонах (должно быть указано в паспорте) и метод крепления оплётки к фитингу. Лучший вариант - опрессовка без сварки оплётки, когда проволоку зажимают между двумя втулками.

Для криогеники и битума требуйте отдельный протокол испытаний на каждый рукав. Эти среды не прощают экономии на контроле. И главное - не пытайтесь согнуть металлорукав с радиусом меньше трёх наружных диаметров. Производители пишут «минимальный радиус изгиба» в документации, но на практике, если постоянно гнуть на пределе, оплётка расходится узлами через 500–1000 циклов.

ГОСТы и ТУ. Что скрывается за цифрами в маркировке

Каждый раз, когда я вижу в спецификации «изготовлено по ТУ», у меня возникает закономерный вопрос: а какая именно редакция этих ТУ действовала на момент выпуска? Дело в том, что технические условия - документ живой. ТУ 3642-003-80018215-2015, например, имеет срок действия до 2025 года. В нём прописаны конкретные методики контроля: от виброиспытаний до проверки на герметичность гелиевым течеискателем. Но самое главное, что отличает ТУ от ГОСТа, - допустимый уровень отклонений. ГОСТ задаёт жёсткие рамки, а ТУ производитель пишет под своё оборудование. И здесь кроется ловушка: одно и то же изделие в версии ТУ может иметь рабочий ресурс 1000 циклов, а по ГОСТ - 2000. Разница - в коэффициенте запаса.

ГОСТ Р, на который ссылаются производители (например, при соответствии ТУ 3642-003-80018215-2015), обычно содержит минимальные требования безопасности. Но я проверял документы: в открытом доступе нет самого ГОСТа на металлорукава высокого давления. Есть ГОСТ на рукава в целом, с резиной и текстильным армированием. А для металлических сильфонных конструкций прямого ГОСТа не существует. Поэтому производители ссылаются на «требования ГОСТ Р» косвенно - через методики контроля сварки (ГОСТ 14771-76) или механические свойства стали (ГОСТ 5632-2014). Это важный нюанс для технического аудита.

Допуски на геометрию: где заканчивается нормирование

Технически грамотный специалист всегда запрашивает таблицу допусков в паспорте изделия. Для металлорукавов РГМ критичны три позиции. Первое - отклонение по длине в свободном состоянии. Для рукавов до 2 метров допуск ±5 мм свыше 2 метров - ±1% от длины. Второе - несоосность присоединительных фитингов. Допустимое значение - не более 2 мм на метр длины рукава. Третье - овальность сильфона в поперечном сечении, которая не должна превышать 5% от наружного диаметра.

Приведу пример из практики. Однажды ко мне пришёл рукав, у которого при номинальной длине 1500 мм фактическая оказалась 1492 мм. Формально - допуск соблюдён. Но при монтаже выяснилось, что из-за этой разницы в 8 мм фланцы не совпали со встречными ответными частями. Почему? Потому что сам фланцевый узел имел допуск по ГОСТ 12815-80 в пределах ±1,5 мм, и в сумме погрешности наложились. Правильный подход - требовать от производителя замер под конкретную монтажную схему с учётом цепочек допусков всех элементов.

Стандарты на присоединительную арматуру? Несовместимость, о которой молчат

Многие уверены, что если на фланце написано «по ГОСТ», то он подойдёт к любому ответному фланцу того же размера. Это опасное заблуждение. Фланцевые соединения регламентируются десятками стандартов. Для металлорукавов РГМ чаще всего встречаются исполнения по ГОСТ 33259-2015 (заменил старый ГОСТ 12820), а также ASME B16.5 и DIN 2633. Разница не только в размерах болтовых отверстий, но и в типе уплотнительной поверхности: выступ-впадина (male-female), шип-паз (tongue-groove) или плоская (flat face). Металлорукав с фланцем ASME, имеющим плоскую поверхность, никогда не даст герметичного соединения с фланцем ГОСТ, у которого есть выступ.

Резьбовые соединения - отдельная история. В одном изделии могут быть задействованы сразу три стандарта: трубная цилиндрическая резьба G (по ГОСТ 6357), коническая резьба R (по ГОСТ 6211) и метрическая M (по ГОСТ 24705). Я настоятельно рекомендую всегда указывать в заказе полное обозначение резьбы с классом точности. Например, не просто «резьба G1/2», а «резьба G1/2-В по ГОСТ 6357-81». Без класса точности производитель может изготовить подвижное соединение там, где нужно неподвижное.

Давление разрушения и коэффициенты запаса! Что не пишут в рекламных буклетах

Рабочее давление, которое указано в паспорте металлорукава, величина, гарантирующая 10 000 циклов изгиба при температуре 20 °C. Но есть ещё три важных параметра. Пробное давление (испытательное) - обычно в 1,5 раза выше рабочего. Оно прикладывается один раз при приёмосдаточных испытаниях. Давление опрессовки - кратковременное повышение до 1,25 от рабочего для проверки после монтажа на объекте. И наконец, давление разрушения - от 3 до 5 раз выше рабочего в зависимости от типа оплётки.

Согласно ТУ 3642-002-80018215-2015 для судовых рукавов, запас прочности при гидроударе должен быть двукратным. Но здесь есть тонкость. Гидроудар импульс длительностью миллисекунды. Сильфон на инерцию оплётки реагирует с задержкой. Когда давление резко подскакивает до двукратной величины, сильфон успевает расшириться быстрее, чем оплётка его схватит. В результате гофры получают остаточную деформацию. Поэтому настоящий запас закладывается не по давлению разрушения, а по пределу текучести материала сильфона. Этот расчёт производитель обязан хранить в техническом архиве, но в открытый паспорт не выносит. Единственный способ проверить - требовать протокол импульсных испытаний с осциллограммой.

Сравнительные характеристики типов металлорукавов

Для наглядного сравнения различных исполнений я подготовил сводную таблицу параметров. Обратите внимание на разницу в запасе прочности и допустимых средах - именно здесь часто возникают ошибки при подборе.

Расшифровка обозначений в маркировке. Таблица соответствия

При приёмке металлорукава важно понимать, что скрывается за буквенно-цифровым кодом в паспорте. Ниже приведена расшифровка основных встречающихся обозначений и их привязка к нормативным документам.

Запомните простое правило: если в паспорте указано несколько документов (например, ТУ + ОСТ + ссылка на ГОСТ), наиболее жёсткие требования берутся из каждого из них. При контроле качества я всегда проверяю именно «букет» требований, а не последний указанный стандарт.
