Устройство и работа теплообменников: от бытовых радиаторов до промышленных систем

Теплообменник – это техническое устройство, повсеместно распространенное в современном мире. Каждый человек сталкивается с ним ежедневно, даже не задумываясь об этом (подробнее по ссылке)

Отопительная батарея в квартире, радиатор охлаждения автомобиля, конденсатор и испаритель бытового холодильника или кондиционера – все это наглядные примеры работы теплообменных аппаратов. Однако сфера их применения не ограничивается бытовой техникой. В промышленности и коммунальном хозяйстве эти устройства играют ключевую роль, обеспечивая функционирование сложнейших технологических цепочек.

С научной точки зрения теплообменником называют теплотехнический аппарат, предназначенный для организации направленного переноса тепловой энергии между двумя подвижными средами (теплоносителями), обладающими различной температурой.

Такой обмен может происходить в различных комбинациях: между двумя жидкостями, двумя газами, а также между жидкостью и газом. Целевое назначение этого процесса может быть двояким: нагрев одного теплоносителя за счет другого (подвод тепла) или его охлаждение (отвод тепла).

В зависимости от направления теплового потока теплоносители подразделяют на нагревающую и нагреваемую среды либо на охлаждающую и охлаждаемую среды.

Принципы работы. Рекуперация и регенерация

Подавляющее большинство современных теплообменных устройств функционирует по принципу рекуперации. В таких аппаратах оба теплоносителя разделены между собой твердой теплопередающей стенкой.

Движущиеся по своим изолированным каналам среды обмениваются энергией через эту разделяющую поверхность: тепло переходит от более нагретого теплоносителя к более холодному без их непосредственного смешивания. Такое решение позволяет точно контролировать процессы теплопередачи и использовать агрессивные или находящиеся под высоким давлением среды без риска их контакта.

Существует альтернативный класс устройств – регенеративные теплообменники. Их конструкция принципиально иная: одна и та же поверхность нагрева (насадка) поочередно омывается то горячим, то холодным теплоносителем. В период контакта с горячей средой стенка аккумулирует тепло, затем поток переключается, и накопленная энергия передается холодной среде. Регенеративные аппараты часто выполняются с вращающимся ротором, на котором закреплена насадка, или с системой переключающихся клапанов.

Такие устройства распространены в воздухоподогревателях газотурбинных установок, мартеновских и доменных печах.

Пути повышения эффективности

Высокая производительность теплообменного оборудования достигается комплексным подходом к проектированию и изготовлению. Ключевое значение имеет правильный подбор конструктивного типа, материалов и технологии производства. Для работы в экстремальных условиях создаются аппараты из толстостенных, жаропрочных или химически стойких сплавов.

Одним из главных методов интенсификации теплообмена является увеличение площади контактной поверхности. Достигается это профилированием и рифлением проходных каналов, а также применением оребрения. Современные исследования показывают, что изменение геометрии поверхности теплообмена – один из самых перспективных способов повышения коэффициента теплопередачи.

За счет создания турбулентных завихрений у поверхности стенки удается разрушить ламинарный пограничный слой, который оказывает наибольшее термическое сопротивление.

Дополнительно повысить коэффициент полезного действия аппаратов позволяет внедрение регулирующей автоматики, поддерживающей оптимальные режимы работы.

Многообразие сфер применения

Промышленность и хозяйственная деятельность человека не обходятся без теплообменников. В системах отопления, горячего водоснабжения и кондиционирования они обеспечивают комфортные условия в жилых, общественных и производственных зданиях. Тяжелая индустрия и машиностроение используют эти аппараты для отвода тепла от работающих механизмов или, напротив, для подогрева заготовок и узлов.

Особого внимания заслуживают системы рекуперации тепловой энергии из отработанных газов, позволяющие существенно экономить топливные ресурсы.

Химическая промышленность предъявляет к теплообменникам особые требования. Здесь они создают необходимые температурные условия для протекания химических реакций, фазовых переходов (испарение, конденсация, кристаллизация) и разделения смесей. Пищевая промышленность и складское хозяйство зависят от теплообменников при производстве продукции (пастеризация молока, варка сиропов) и обеспечении режимов хранения скоропортящихся продуктов в холодильных камерах.

Типология конструкций

По конструктивному исполнению рекуперативные теплообменники делятся на две основные категории: кожухотрубные и пластинчатые. Каждая из них имеет свои разновидности, достоинства и недостатки, определяющие области их применения.

Кожухотрубные аппараты

В аппаратах этого типа проходные каналы для теплоносителей образованы трубчатыми элементами. Одна или группа труб размещается внутри корпуса большего диаметра – кожуха. По трубам движется один теплоноситель, а в межтрубном пространстве – другой. Согласно учебной литературе, такие теплообменники отличаются простотой изготовления и относительно невысокой стоимостью. Они позволяют применять толстостенные материалы, что делает их пригодными для работы при сверхвысоких давлениях и температурах.

Существуют разборные модели, где пучок труб можно извлечь для механической очистки или замены.

Однако классические кожухотрубные аппараты имеют недостатки. Им присущи сравнительно невысокие коэффициенты теплопередачи, что вынуждает увеличивать площадь поверхности, а следовательно, и габариты, и массу конструкции.

Особые разновидности кожухотрубных теплообменников:

"Труба в трубе" – упрощенная версия, где одна труба вставлена в другую. Конструкция предельно проста и дешева, но эффективность теплообмена невысока, и для получения большой мощности требуется много последовательных секций.

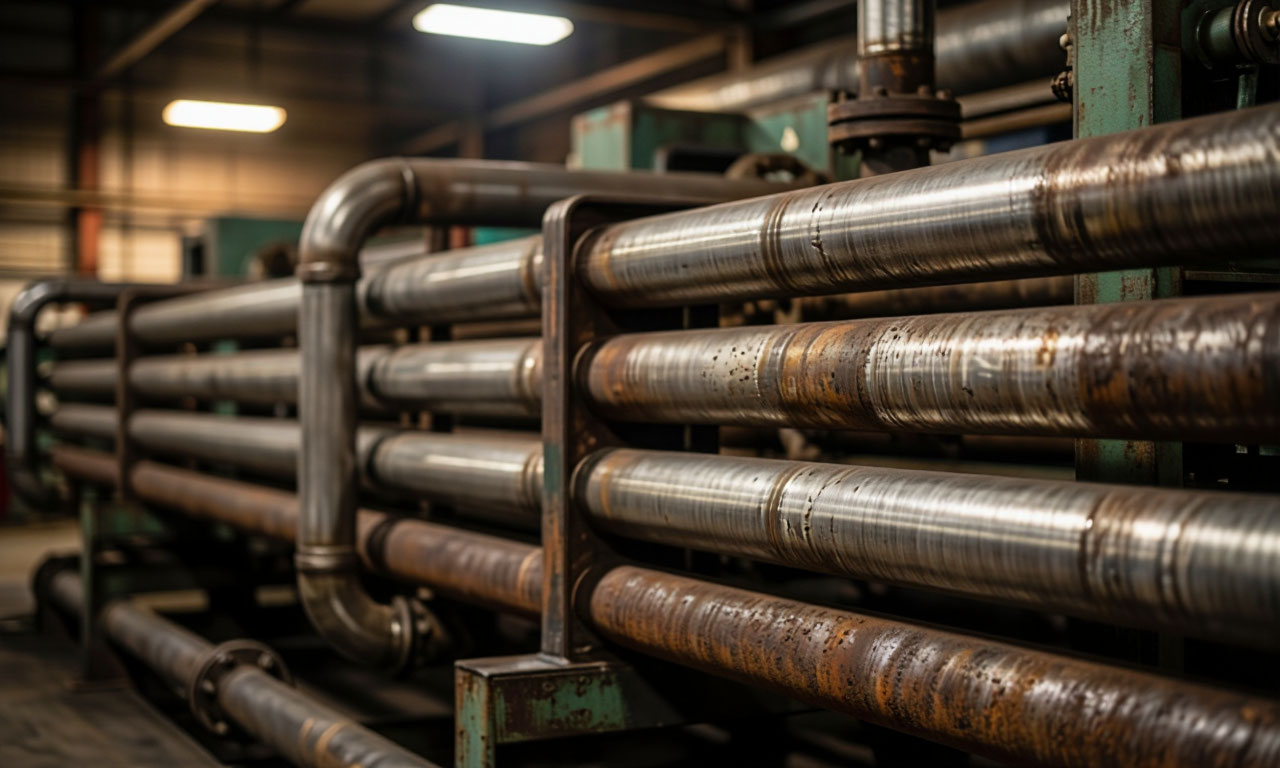

Геликоидные теплообменники представляют собой улучшенную модификацию. В них используются профилированные трубки с накатанными геликоидными канавками, а также ребра аналогичного профиля, наваренные внутри кожуха. Благодаря такой геометрии внутри потоков создаются устойчивые вихревые структуры, которые интенсифицируют теплопередачу. Геликоидные аппараты способны конкурировать по эффективности с пластинчатыми, но при этом они более устойчивы к гидроударам и высокому давлению.

Пластинчатые теплообменники

В этих устройствах теплообмен между средами происходит через контактные поверхности – тонкие гофрированные пластины из коррозионностойких сталей. Пластины, уплотненные прокладками, пайкой или сваркой, образуют систему замкнутых каналов для разнонаправленного движения теплоносителей.

Пластинчатые аппараты характеризуются высокой турбулентностью потоков даже при небольших скоростях, что обеспечивает исключительные коэффициенты теплопередачи. При одинаковой массе с кожухотрубными они способны передать значительно большую тепловую мощность. Компактность и эффективность делают их лидерами рынка для большинства задач в сфере ЖКХ и промышленности.

Разновидности пластинчатых теплообменников:

Разборные модели собираются из набора пластин с полимерными уплотнительными прокладками. Главное их преимущество – доступность для механической очистки. Кроме того, пользователь может нарастить мощность, добавив в пакет дополнительные пластины.

Паяные теплообменники представляют собой герметичную сотовую структуру, где пластины соединены медным или никелевым припоем в вакуумной печи. Отсутствие прокладок позволяет им работать с агрессивными средами (фреонами, аммиаком) и выдерживать более высокие давления и температуры. Недостаток – невозможность разборки, очистка возможна только химическим способом, что накладывает ограничения на чистоту рабочей среды.

Сварные (кожухопластинчатые) аппараты предназначены для больших тепловых мощностей и высоких параметров работы. Пластинчато-сотовая структура формируется сваркой, после чего пакет помещается в разборный кожух. Такая схема сочетает прочность сварного соединения с возможностью доступа для обслуживания.

Специализированные конструкции

Для работы с проблемными средами разработаны аппараты, конструкции которых отличаются от классических трубчатых и пластинчатых.

Спиральные теплообменники образуются двумя длинными стальными листами, свернутыми по спирали вокруг центрального коллектора. В результате формируются два прямоугольных канала, по которым движутся среды. Ширину канала можно варьировать в зависимости от вязкости и степени загрязнения теплоносителя. Эти аппараты обладают самой большой контактной площадью при компактных размерах.

Они идеально подходят для высоковязких жидкостей, шламов и сред, содержащих волокнистые материалы, так как имеют "самоочищающийся" эффект благодаря закрученной геометрии.

Отдельную группу составляют аппараты, где одна среда циркулирует по замкнутому каналу, а вторая омывает его снаружи. К ним относятся:

• Погружные теплообменники (змеевик в ванне);
• Орошаемые устройства (система труб, орошаемая жидкостью);
• Канальные калориферы (радиаторы, обдуваемые воздухом).

Эти конструкции отличаются простотой организации процесса, но обладают низкой эффективностью и большими габаритами. Типичный пример – бытовая батарея отопления (конвектор) или автомобильный радиатор.

Критерии выбора материалов

Выбор материала изготовления теплообменника определяется химическим составом и температурой рабочих сред, а также требованиями к санитарной безопасности. Наиболее распространенные варианты:

Углеродистая сталь – экономичный выбор для химически пассивных сред (нефтепродукты, вода, пар). Из нее изготавливают аппараты, работающие в "грязных" условиях, где требуется частая замена или очистка оборудования.

Нержавеющая сталь (аустенитные марки типа AISI 304, 316) применяется для химически активных сред, в пищевой промышленности и фармацевтике. Легированные хромом и никелем сплавы устойчивы к большинству кислот и щелочей, а также обладают хорошей свариваемостью.

Алюминий используется там, где критичен вес конструкции (например, в радиаторах систем охлаждения автомобилей и авиации).

Титан – незаменимый материал для работы с морской водой и растворами солей. Титановые теплообменники обладают исключительной коррозионной стойкостью в хлоридных средах, где нержавеющая сталь подвержена питтинговой (точечной) коррозии.

Графит (искусственный, пропитанный) занимает особое место. Он обладает высочайшей химической стойкостью к соляной, плавиковой и фосфорной кислотам при любых температурах, а также к серной кислоте средней концентрации. В средах, разрушающих металлы за считанные часы, графитовые теплообменники работают годами. Однако высокая хрупкость и сложность механической обработки ограничивают их применение специфическими технологическими процессами в химической промышленности.

Советы по обслуживанию

Эффективность работы теплообменника со временем снижается из-за образования отложений на теплопередающих поверхностях. Накипь, продукты коррозии, парафины и полимеризованные органические соединения обладают низкой теплопроводностью, действуя как теплоизолятор. Даже тонкий слой накипи в 1 мм может повысить термическое сопротивление на десятки процентов.

Для поддержания производительности необходимо планировать график очистки. Стратегия обслуживания зависит от типа отложений:

• Химическая промывка – обязательна для паяных и многих кожухотрубных аппаратов, когда разборка затруднена. Циркуляция кислотных или щелочных растворов через аппарат эффективно удаляет солевые отложения и нефтепродукты. Важно строго контролировать концентрацию реагента и время промывки, чтобы избежать разрушения материала.
• Механическая очистка применяется на разборных пластинчатых или кожухотрубных теплообменниках. Трубные пучки извлекаются из кожуха и подвергаются гидродинамической очистке (струи воды высокого давления) или пескоструйной обработке. Для удаления твердых отложений могут использоваться специальные скребки и ерши.

Опытные специалисты рекомендуют контролировать перепад давления на теплообменнике и температуру на выходе сред. Резкий рост гидравлического сопротивления или снижение температуры нагреваемой среды сигнализирует о необходимости внеочередной очистки. В системах с оборотным водоснабжением и на химических производствах целесообразно устанавливать фильтры механической очистки перед теплообменником – это значительно увеличивает межсервисные интервалы.

Регулярный мониторинг и своевременное обслуживание – главные условия долгой и эффективной работы любого теплообменного аппарата.

Долговечность теплообменников- факторы, определяющие срок службы

Долговечность теплообменного оборудования – комплексная характеристика, определяющая экономическую целесообразность инвестиций в конкретный аппарат. Производители указывают нормативный срок службы, который для качественных пластинчатых и кожухотрубных теплообменников может достигать 15–25 лет. Однако реальная эксплуатационная долговечность сильно варьируется в зависимости от условий работы, качества теплоносителей и соблюдения регламентов обслуживания.

Основным фактором, ограничивающим долговечность, является коррозия. В водных системах отопления и горячего водоснабжения главную опасность представляет кислородная коррозия, поражающая углеродистые стали. Растворенный в воде кислород вызывает образование глубоких язв и питтингов, которые могут привести к сквозному повреждению стенок трубы за 3–5 лет эксплуатации при отсутствии деаэрации.

Нержавеющие стали демонстрируют значительно более высокую стойкость, но и они подвержены межкристаллитной коррозии при неправильной сварке или эксплуатации в диапазоне температур 500–850°C.

Для защиты от коррозионного разрушения применяются различные методы: легирование стали, нанесение защитных покрытий, введение ингибиторов коррозии в теплоноситель, а также катодная защита.

Эрозионный износ представляет собой вторую по значимости причину преждевременного выхода аппаратов из строя. Высокоскоростные потоки жидкостей, особенно содержащие абразивные частицы (песок, окалина, продукты коррозии), постепенно смывают защитные оксидные пленки и сам материал стенок. Особенно сильно эрозия проявляется на входных участках трубок, в местах поворотов потока и на изгибах.

Расчетная скорость движения сред в пластинчатых теплообменниках обычно не превышает 0,5–1,0 м/с для жидкостей, в кожухотрубных допускаются значения до 2–3 м/с. Превышение этих рекомендаций ведет к резкому сокращению срока службы. Проектировщики закладывают запас на износ, увеличивая толщину стенок на 1–2 мм сверх расчетной по прочности, но этот запас исчерпаем.

Температурные и циклические нагрузки

Температурный режим работы оказывает прямое влияние на долговечность теплообменника. Постоянное воздействие высоких температур (свыше 400°C для углеродистых сталей) запускает процессы ползучести – медленного необратимого нарастания пластических деформаций под нагрузкой. Для высокотемпературных применений выбираются жаропрочные сплавы на основе хрома, никеля и молибдена, сохраняющие прочность до 1100–1200°C.

Значительно более коварным разрушающим фактором являются термоциклические нагрузки – многократные переходы от нагрева к охлаждению.

Разность коэффициентов термического расширения различных частей аппарата (трубы и трубной решетки, корпуса и внутренних элементов) порождает термические напряжения. При 5000–10000 циклов нагрева-охлаждения в зонах сварных и вальцованных соединений накапливается усталость металла, образуются микротрещины, которые постепенно разрастаются. Каждый холодный пуск системы отопления или остановка технологического реактора – это удар по ресурсу теплообменника.

Для снижения термоусталостных разрушений применяются компенсаторы тепловых расширений, гибкие трубные решетки и специальные режимы плавного пуска и останова.

Расчет и продление остаточного ресурса

Современные методы технической диагностики позволяют оценить фактическое состояние теплообменника и спрогнозировать его остаточный ресурс. Неразрушающий контроль включает ультразвуковую толщинометрию (измерение остаточной толщины стенок), капиллярную и магнитопорошковую дефектоскопию для выявления поверхностных трещин, а также контроль герметичности течеискателями.

Для критически важных аппаратов применяется акустическая эмиссия – метод, регистрирующий звуковые волны, испускаемые растущими трещинами в реальном времени.

По результатам диагностики специалисты рассчитывают остаточный ресурс с учетом предполагаемого режима дальнейшей эксплуатации. Если обнаруженное истончение стенок не превышает 70–80% от минимально допустимой толщины, проводится восстановительный ремонт. Для кожухотрубных теплообменников практикуется глушение (заглушка) отдельных поврежденных трубок – до 10–15% от их общего числа. При более значительных повреждениях выполняется замена трубного пучка или полная реконструкция аппарата.

Пластинчатые разборные теплообменники выгодно отличаются возможностью замены отдельных пластин и прокладок, что позволяет восстанавливать их работоспособность практически неограниченное количество раз. Паяные аппараты при выходе из строя заменяются полностью, что необходимо учитывать при выборе оборудования для ответственных систем.
