Профильные трубы: виды, характеристики и применение в зависимости от форм-фактора

Профильные трубы представляют собой вид металлопроката, сечение которого отличается от традиционной круглой формы. Основное отличие заключается в геометрии сечения квадратной, прямоугольной, овальной или многоугольной конфигурации. Наибольшее распространение получили квадратные и прямоугольные разновидности, которые активно применяются в строительстве, машиностроении и производстве металлоконструкций.

• Технология изготовления трубы профильной основывается на деформации электросварной прямошовной круглой трубы. Процесс начинается с обработки стального штрипса металлической полосы, поставляемой в рулонах.
• Штрипс нарезается на сегменты требуемой ширины, после чего формируется круглая труба расчетного сечения. Полученная заготовка поступает на формовочный стан, где специальными валками ей придается заданная геометрия. На завершающем этапе изделия проходят неразрушающий контроль сварного шва и термическую обработку для снятия внутренних напряжений.

В качестве сырья для производства применяются углеродистые и низколегированные марки стали, такие как Ст3, 09Г2С, а также конструкционные стали С245, С255, С345. Возможно изготовление из нержавеющих сталей и других сплавов. Производство может осуществляться как без нагрева (холодное деформирование), так и с термической обработкой, что определяет конечные свойства продукции.

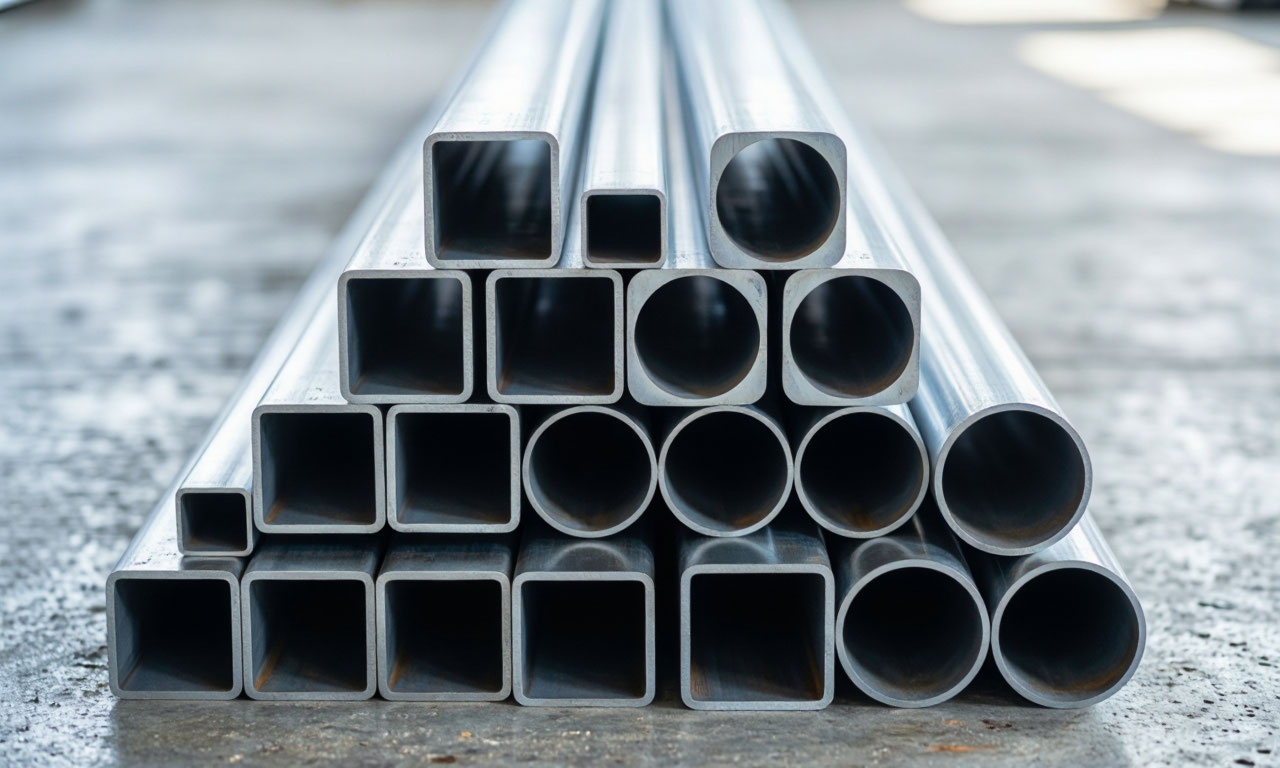

Квадратные трубы! Размерный ряд и технические параметры

Квадратные профильные трубы характеризуются равными сторонами сечения и широким диапазоном типоразмеров. Производство осуществляется согласно требованиям ГОСТ 30245, ГОСТ 8639, а также международных стандартов EN 10219 и ASTM A500. Размерный ряд начинается от 10x10 мм и достигает 400x400 мм и более, с толщиной стенки от 1 до 14 мм и более в зависимости от конкретного типоразмера.

Каждый типоразмер имеет определенную теоретическую массу погонного метра, которая зависит от толщины стенки. Для трубы 100x100 мм со стенкой 3 мм масса составляет 8,96 кг/м, при толщине 5 мм 14,41 кг/м, а при 8 мм 21,39 кг/м. Длина поставляемых изделий варьируется от 6 до 18 метров, что позволяет подбирать оптимальные размеры под конкретные задачи.

Квадратные трубы демонстрируют высокую устойчивость к нагрузкам на сжатие и кручение благодаря равномерному распределению напряжений по сечению. Данное свойство делает их предпочтительным выбором для вертикальных несущих элементов, колонн и опорных конструкций. Кроме того, квадратное сечение обеспечивает удобство сопряжения элементов при сварке и механических соединениях.

Прямоугольные трубы. Особенности сортамента и область применения

Прямоугольные трубы отличаются от квадратных неравными сторонами сечения, что дает преимущества в конструкциях с направленными нагрузками. Сортамент включает размеры от 20x10 мм до 500x400 мм с толщиной стенки от 1 до 22 мм. Стандарты производства регламентируются ГОСТ 8645 и ГОСТ 30245.

Теоретическая масса прямоугольных труб рассчитывается с учетом размеров сторон и толщины стенки. Например, труба 100x50 мм со стенкой 3 мм весит 6,6 кг/м, а при стенке 5 мм 10,48 кг/м. Для типоразмера 120x60 мм масса погонного метра при стенке 3 мм составляет 8,01 кг/м. Большие сечения, такие как 400x200 мм, изготавливаются со стенкой от 6 до 22 мм и применяются в особо ответственных конструкциях.

Прямоугольная форма сечения обеспечивает повышенную жесткость в направлении большей стороны, что позволяет оптимизировать конструкцию под конкретные нагрузки. Такие трубы широко используются в качестве горизонтальных балок, прогонов и ригелей, где требуется сопротивление изгибу в одной плоскости. Отношение сторон подбирается исходя из расчетных нагрузок и условий эксплуатации.

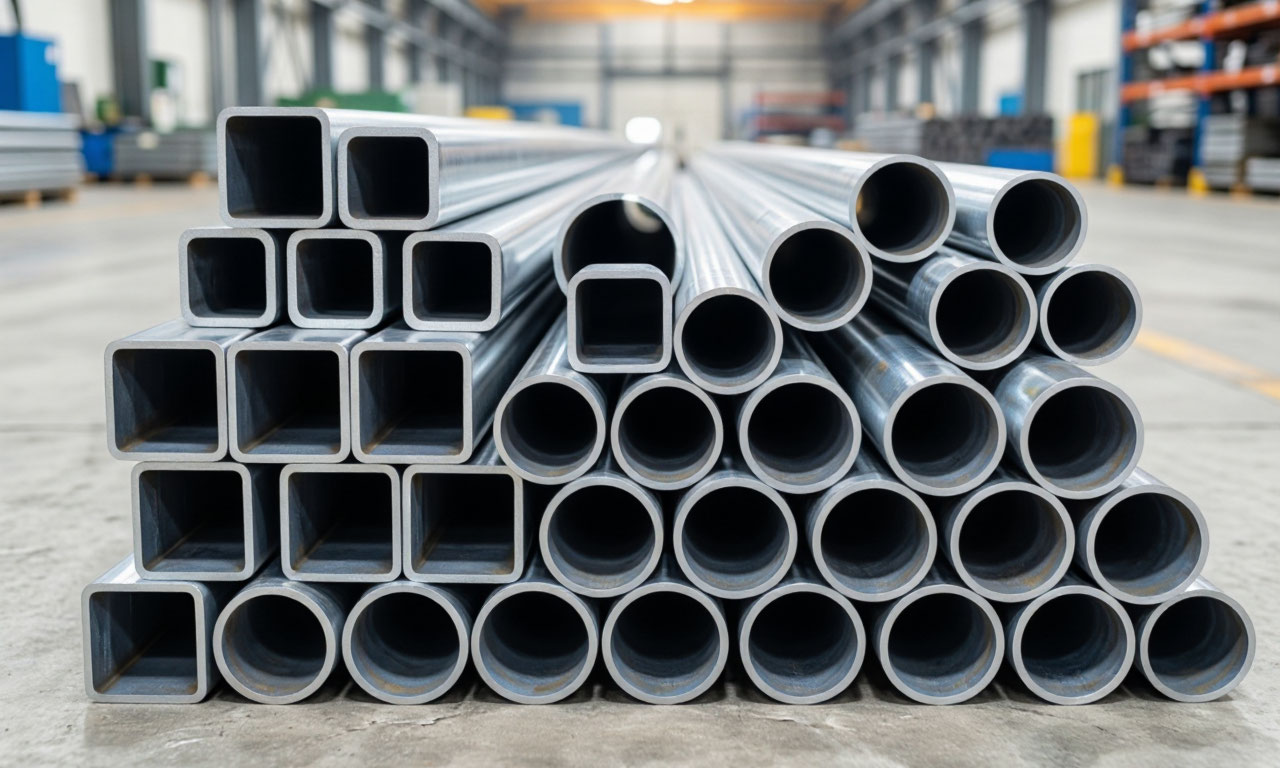

Низколегированные трубы? Состав и эксплуатационные свойства

Низколегированные трубы изготавливаются из сталей с добавлением легирующих элементов в количестве до 2,5%, что существенно улучшает физико-механические характеристики без значительного удорожания продукции. К наиболее распространенным маркам относятся 09Г2С, 10ХНДП, а также европейские аналоги S235JRH S355K2H и ASTM A500. Содержание углерода может достигать 1,8%, а кремния и марганца 0,6%.

Основные преимущества низколегированных труб заключаются в повышенной прочности на разрыв, достигающей 490 МПа, и устойчивости к коррозии без дополнительной обработки. Данные трубы способны выдерживать давление до 450-500 МПа и сохраняют работоспособность при температурах до -70°C. Сопротивление механическим нагрузкам превышает показатели обычных углеродистых сталей, что позволяет снижать металлоемкость конструкций.

Низколегированные трубы находят применение в нефтехимической промышленности, энергетике, строительстве ответственных объектов и системах теплоснабжения. Они отличаются удовлетворительной свариваемостью и хорошо поддаются механической обработке. Использование таких труб в высоконагруженных системах обеспечивает длительный срок службы без потери эксплуатационных характеристик.

Оцинкованные трубы? Методы защиты и преимущества

Оцинкованные трубы представляют собой стальные профильные изделия с защитным цинковым покрытием, которое предотвращает коррозию. Исходным материалом служат обычные газоводопроводные (ГОСТ 3262) или электросварные прямошовные трубы, поскольку изготовление непосредственно из оцинкованной стали невозможно из-за повреждения защитного слоя в процессе производства.

Существует несколько методов нанесения цинкового покрытия. Горячее цинкование обеспечивает наиболее надежную защиту, однако может давать наплывы и залипание резьбы. Электрогальванический метод дает ровное покрытие толщиной до 30 мкм, но отличается пористой структурой и сроком службы до 5 лет. Термодиффузионный метод считается самым качественным, обеспечивая срок эксплуатации до 15 лет за счет проникновения цинка в кристаллическую решетку металла.

Защитное покрытие наносится как снаружи, так и изнутри трубы, создавая барьер для кислорода и влаги. Оцинкованные профильные трубы применяются в наружных конструкциях, ограждениях, элементах фасадов и там, где требуется долговечность в агрессивных средах. Цинковая защита увеличивает срок службы на 10-15 лет по сравнению с неоцинкованными аналогами, что делает их экономически оправданным решением для длительных проектов.

Сортамент профильных труб: размеры, масса и стандарты

Сортамент профильных труб включает широкий спектр типоразмеров, соответствующих различным стандартам. Российские производители руководствуются ГОСТ 30245, ГОСТ 8639 (квадратные), ГОСТ 8645 (прямоугольные), а также международными EN 10219 и ASTM A500. Каждый стандарт устанавливает допустимые отклонения по геометрии, толщине стенки и массе.

Стандартные длины профильных труб составляют 6, 9 и 12 метров, возможна поставка немерной длины по согласованию с заказчиком. При выборе типоразмера учитываются не только размеры сечения, но и толщина стенки, определяющая несущую способность и массу конструкции. Теоретическая масса погонного метра рассчитывается по установленным формулам и приводится в сортаментных таблицах.

Для квадратных труб массу определяют по формуле, учитывающей сторону квадрата и толщину стенки. Для прямоугольных с учетом обеих сторон и толщины стенки. Знание точной массы необходимо при проектировании конструкций, расчете фундаментов и определении транспортных расходов. Производители предоставляют данные о массе для каждого типоразмера и толщины стенки в технической документации.

Применение профильных труб в строительстве и промышленности

Профильные трубы активно используются в строительстве металлических каркасов зданий, ангаров, складов и спортивных сооружений. Квадратные и прямоугольные сечения обеспечивают высокую жесткость при относительно малом весе, что позволяет создавать легкие и прочные конструкции. По сравнению с цельнометаллическим брусом аналогичного сечения профильные трубы имеют меньшую массу, что снижает нагрузку на фундамент и упрощает монтаж.

Применение профильных труб в каркасном строительстве включает возведение несущих колонн, балок перекрытий, ферм и подстропильных конструкций. Благодаря устойчивости к изгибу и кручению они превосходят круглые трубы при равной металлоемкости. Архитектурные решения часто используют профильные трубы для создания видимых элементов каркаса, перил, ограждений и декоративных конструкций.

В промышленности профильные трубы находят применение в машиностроении, производстве транспортных средств, сельскохозяйственной технике и оборудовании для нефтегазового сектора. Они используются для изготовления опор линий электропередач, мачт освещения, рекламных конструкций и теплиц. Низколегированные трубы применяются в ответственных трубопроводах и системах, работающих под высоким давлением.

Профильных труб

Выбор оптимального типа профильной трубы зависит от условий эксплуатации и расчетных нагрузок. Для несущих конструкций с высокими нагрузками предпочтительны низколегированные трубы марок 09Г2С или аналоги, обеспечивающие необходимую прочность при сниженной массе.

• Для наружных конструкций и агрессивных сред рекомендуется использовать оцинкованные трубы, которые не требуют дополнительной антикоррозионной обработки.
• При выборе геометрии сечения следует учитывать направление нагрузок: квадратные трубы эффективны при равномерном нагружении со всех сторон, прямоугольные при преимущественном изгибе в одной плоскости.
• Толщина стенки подбирается на основе расчета на прочность и устойчивость, с учетом длины пролетов и внешних воздействий.
• Для ответственных конструкций рекомендуется использовать продукцию, соответствующую требованиям ГОСТ, с подтверждением качества производителем.

Важным фактором является также способ соединения элементов: сварные конструкции требуют учета свариваемости материала, болтовые соединения точности геометрических размеров. Для декоративных элементов и малых архитектурных форм используются тонкостенные трубы с размерами от 10x10 мм, для крупных промышленных объектов толстостенные профили больших сечений.

Сравнительная таблица характеристик профильных труб

Распределение профильных труб по категориям прочности

Основные параметры выбора профильных труб

• Геометрия сечения квадратная для равномерных нагрузок, прямоугольная для направленного изгиба.
• Толщина стенки определяется расчетом на прочность и устойчивость.
• Марка стали углеродистая для стандартных условий, низколегированная для высоких нагрузок и низких температур.
• Наличие защитного покрытия оцинкованная для наружного применения и агрессивных сред.
• Длина и точность геометрии влияют на удобство монтажа и раскроя.

При проектировании конструкций из профильных труб необходимо учитывать полный комплекс характеристик: от геометрических параметров до химического состава стали. Правильный выбор типоразмера и материала обеспечивает надежность, долговечность и экономическую эффективность проекта. Обращение к сертифицированным производителям и проверенным поставщикам гарантирует соответствие продукции заявленным стандартам и техническим условиям.

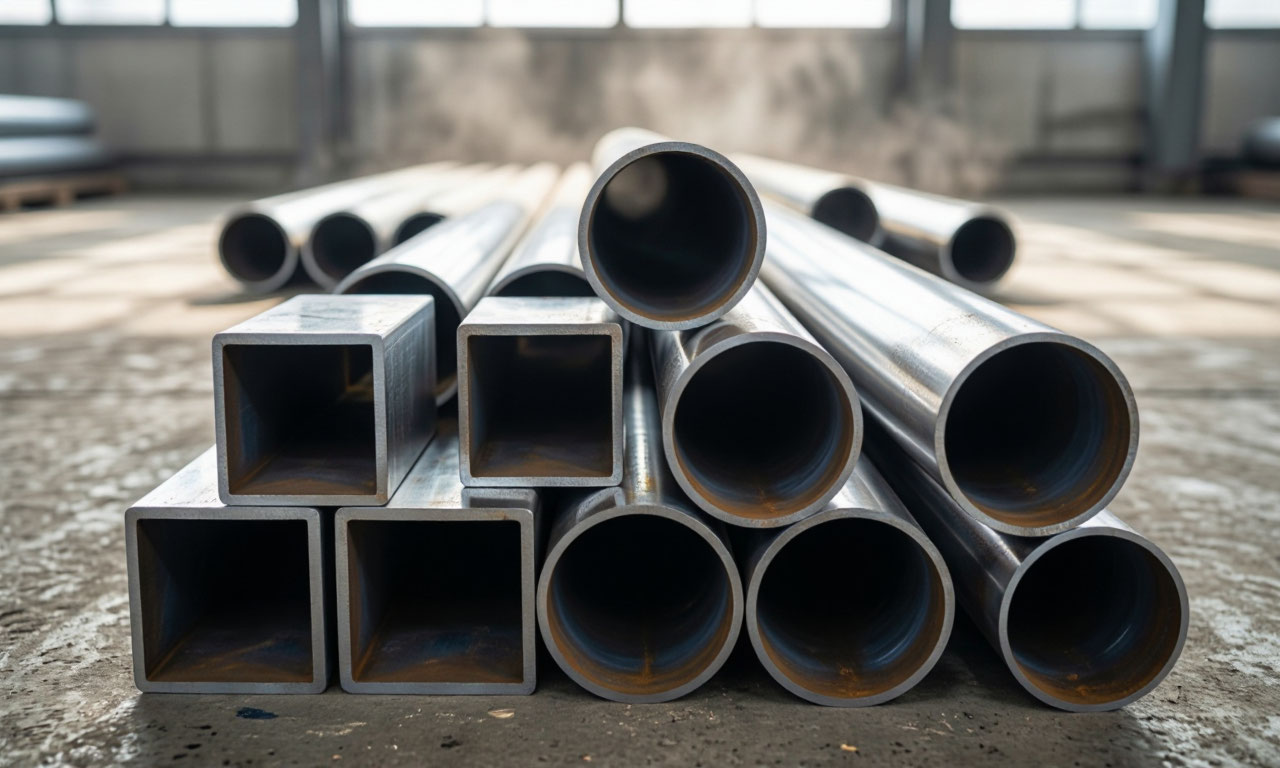

Применение труб в зависимости от формы сечения

Выбор между круглой, квадратной и прямоугольной трубой определяется не эстетическими предпочтениями, а характером нагрузок и условиями эксплуатации конструкции. Каждая форма сечения обладает уникальными механическими свойствами, которые делают её оптимальной для строго определённых задач.

Круглые трубы

Круглые трубы незаменимы в системах трубопроводов благодаря способности выдерживать высокое внутреннее и наружное давление. Равномерное распределение напряжений по окружности обеспечивает максимальную устойчивость к кручению, что делает их предпочтительным выбором для вращающихся элементов, валов и осей.

Основные области применения круглых труб:

• Напорные и безнапорные трубопроводы для транспортировки жидкостей и газов - круглая форма при равной массе обладает наибольшим внутренним объёмом и минимальной площадью стенок, что обеспечивает лучшую пропускную способность.
• Элементы промышленного оборудования, работающие на кручение, и опоры с крутящим моментом.
• Декоративные конструкции и поручни - круглая труба легко гнётся, позволяя создавать цельные криволинейные изделия без специального оборудования.

Круглые трубы превосходят профильные по устойчивости к точечным нагрузкам - отсутствие острых углов исключает зоны концентрации напряжений, что критично для конструкций с динамическим нагружением.

Квадратные трубы

Квадратные трубы обеспечивают равномерную прочность по всем направлениям благодаря четырём рёбрам жёсткости. При одинаковой массе с круглой трубой квадратный профиль демонстрирует значительно большую изгибную жёсткость, что позволяет сократить металлоёмкость конструкции до 30%.

Области применения квадратных труб:

• Строительные фермы «на ребро» - при такой установке стержни решётки присоединяются к двум ближайшим граням поясов, что удлиняет сварные швы и повышает прочность узлов. Квадратные трубы в фермах демонстрируют высокую коррозионную стойкость благодаря замкнутому профилю - внутреннее пространство герметично и не подвержено коррозии.
• Несущие элементы сварных рам в машиностроении - плоские поверхности квадратных труб удобны для соединения сваркой и размещения всех элементов оборудования.
• Пищевое машиностроение - нержавеющие квадратные трубы применяются для рам теплообменного оборудования, стеллажей, моечных ванн и опорных стоек молокопроводов благодаря гигиеническим характеристикам.
• Декоративные конструкции и архитектурные решения - полированные квадратные трубы используются в мебели, барных стойках, лестничных ограждениях и элементах фасадов.

Квадратные трубы «на ребро» особенно эффективны в агрессивных коррозионных средах. Коэффициент коррозионного износа для квадратной трубы составляет 1,1 (при эталонном значении 1 для круглой трубы), тогда как для открытого таврового профиля из двух уголков этот показатель достигает 2,0.

Прямоугольные трубы

Прямоугольные трубы отличаются от квадратных неравными сторонами сечения, что даёт преимущество в конструкциях с направленными нагрузками. Момент сопротивления по вертикальной оси значительно выше, чем по горизонтальной, что позволяет подбирать сечение под конкретные условия изгиба.

Ключевые области применения прямоугольных труб:

• Каркасы зданий и сооружений - балки, ригели, прогоны и фермы, где требуется сопротивление изгибу преимущественно в одной плоскости.
• Машиностроение - рамы грузовиков и тракторов, каркасы контейнеров-цистерн, рамы промышленного оборудования.
• Металлоконструкции с ограничениями по высоте сечения - возможность варьировать отношение сторон позволяет вписать трубу в заданные габариты без потери несущей способности.

По соотношению массы и прочностных характеристик прямоугольная труба признана наиболее оптимальным профилем. Благодаря обширному сортаменту можно подобрать сечение с максимальным процентом использования несущей способности - при вылете 3 м труба 60×40×1,5 из стали С245 использует 96% несущей способности по первой группе предельных состояний.

Принцип выбора: изгиб против давления

Выбор формы сечения подчиняется простому инженерному принципу: для изгибаемых элементов - профильная труба, для элементов под давлением или кручением - круглая труба.

При равной массе профильная труба выносит металл дальше от нейтральной оси, увеличивая момент инерции и изгибную жёсткость. Именно поэтому фермы из круглых труб, несмотря на высокие прочностные характеристики, практически не применяются в современном строительстве - сложность узлов и высокая стоимость изготовления делают их неконкурентоспособными по сравнению с фермами из квадратных и прямоугольных труб.
