Производство электронных печатных плат: технологии и применение

Современное производство электронных плат представляет собой сложный многоступенчатый процесс, в котором переплетаются достижения химии, физики и точной механики. Современная электроника предъявляет жесткие требования к плотности монтажа, электрическим характеристикам и надежности, что делает каждый этап производства критически важным. Рассмотрим ключевые аспекты этого высокотехнологичного процесса, уделив внимание как фундаментальным операциям, так и современным тенденциям.

Базовые материалы. Роль текстолита и стеклотекстолита

Основа любой печатной платы диэлектрический материал, на котором формируется проводящий рисунок. В подавляющем большинстве случаев для производства жестких ПП применяется фольгированный стеклотекстолит.

•  Этот композиционный материал состоит из нескольких слоев стеклоткани, пропитанных термореактивным связующим как правило, эпоксидной или эпоксифенольной смолой, и спрессованных под высоким давлением и температурой.
• С одной или обеих сторон к этой основе припрессовывается слой электролитической медной фольги, которая впоследствии становится проводящими дорожками.

Выбор стеклотекстолита обусловлен его уникальными характеристиками.

По сравнению с более дешевым гетинаксом (материалом на бумажной основе), стеклотекстолит обладает значительно более высокой механической прочностью, стабильностью размеров при нагреве и низким влагопоглощением менее 0,1% по стандартным методикам испытаний. Критически важной характеристикой является температура стеклования (Tg).

Для стандартного материала FR-4 она составляет около 130-140 °C, а для специальных высокотемпературных модификаций достигает 170-180 °C, что необходимо для выдерживания режимов бессвинцовой пайки, требующих более высоких температур.

Стеклотекстолит, классифицируемый как материал FR-4 по международному стандарту IPC-4101, остается основным выбором для изготовления как простых двусторонних, так и сложных многослойных плат. Важно отметить, что существуют специализированные модификации материала, например, с нормированной горючестью (класс 94V-0) или тонкие материалы для внутренних слоев многослойных конструкций, что регламентируется, в том числе, и российскими стандартами ГОСТ 26246.

Формирование проводящего рисунка! Процесс травления

После подготовки заготовки из фольгированного стеклотекстолита перед технологими встает задача создания проводящего рисунка системы дорожек, соединяющих будущие компоненты. Этот процесс реализуется через операцию травления, которая является одной из ключевых в производстве.

Суть метода заключается в химическом удалении меди с пробельных (незащищенных) участков поверхности, в то время как участки, соответствующие будущим проводникам, защищены специальным слоем резистом.

Выбор травильного раствора определяется множеством факторов, включая тип резиста, требуемую скорость обработки и допустимый коэффициент подтравливания параметр, показывающий соотношение глубины травления к боковому растравливанию, что критично для сохранения точности узких дорожек. В промышленности применяются различные травильные составы. Растворы на основе хлорного железа и хлорной меди широко распространены, но имеют ограничения при работе с определенными металлами.

Современные производства отдают предпочтение медно-аммиачным растворам, которые обеспечивают высокую скорость травления и хорошую воспроизводимость результатов.

Процесс травления в медно-аммиачных растворах представляет собой окислительно-восстановительную реакцию, где медь окисляется до ионного состояния. Скорость травления зависит от концентрации хлорида меди(II) в растворе и значения pH. Исследования показывают, что наибольшая скорость достигается при определенной концентрации активного компонента резкое увеличение скорости наблюдается при повышении концентрации хлорида меди до 100 г/л, после чего рост замедляется.

Для обеспечения качественного и равномерного травления современных печатных плат используются автоматизированные линии, в которых плата движется через зоны распыления травильного раствора, промывки и сушки. Такие установки позволяют обрабатывать платы с двух сторон одновременно, значительно повышая производительность.

Защита и изоляция- паяльная маска и её функции

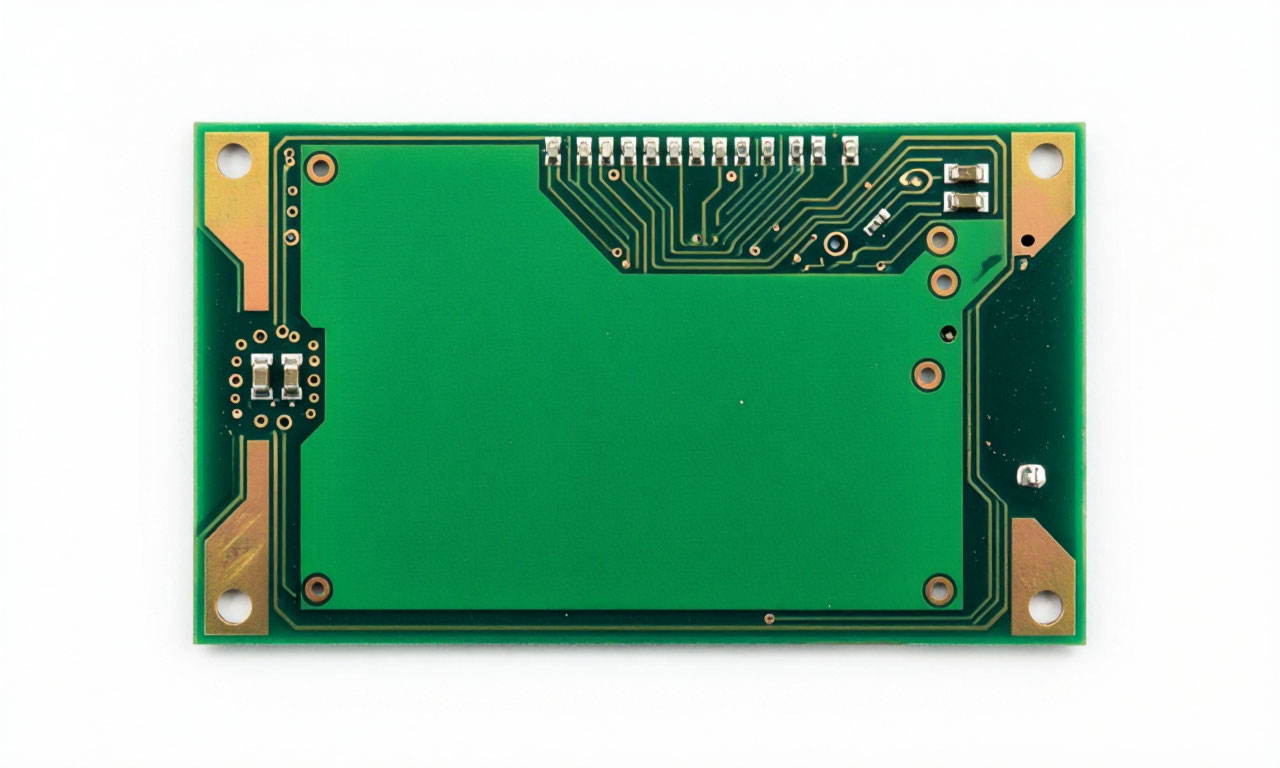

После формирования проводящего рисунка поверхность платы требует дополнительной защиты. Эту функцию выполняет паяльная маска слой прочного полимерного материала, который избирательно наносится на плату, закрывая проводники и оставляя открытыми только контактные площадки и другие участки, предназначенные для пайки.

Основное предназначение маски предотвратить образование случайных перемычек припоя между соседними проводниками в процессе групповой пайки, что могло бы привести к короткому замыканию. Кроме того, маска защищает медные дорожки от окисления и механических повреждений в процессе эксплуатации, а также служит дополнительным изолятором.

Современная паяльная маска представляет собой жидкий светочувствительный материал (LPI Liquid Photoimageable). Её нанесение высокоточный процесс. Существует два основных метода: нанесение через готовый трафарет и сплошное нанесение с последующим проявлением через фотошаблон. Второй метод, использующий фотолитографию, обеспечивает значительно более высокое разрешение и применяется для плат высоких классов точности.

Качество нанесения маски критично. Важнейшие параметры точность совмещения (маска не должна заходить на контактные площадки) и толщина покрытия (обычно 15–25 мкм после отверждения). Для компонентов с мелким шагом выводов требования становятся особенно жесткими: разрешение (мостики между участками маски) стандартных материалов составляет не менее 0,15 мм, что необходимо учитывать на этапе проектирования.

Для более сложных случаев применяются специальные LDI-маски (Laser Direct Imaging), обеспечивающие разрешение до 0,10 мм и позволяющие делать вскрытия площадок с минимальным зазором.

Межсоединения? Металлизация отверстий и формирование стека

В однослойных платах все соединения лежат на поверхности. Однако для создания более сложной электроники требуются многослойные платы, где слои меди должны быть электрически соединены между собой. Эта функция реализуется через металлизацию отверстий технологический процесс, формирующий токопроводящее покрытие на стенках просверленных отверстий в плате.

Металлизация отверстий одна из самых сложных операций, особенно для многослойных плат. Классический процесс включает несколько последовательных стадий: обезжиривание и декапирование заготовки для очистки поверхности, сенсибилизацию (чувствительность к осаждению) и активацию в растворах хлористого олова и палладия.

Эти подготовительные операции необходимы для того, чтобы последующий слой химически осажденной меди имел хорошую адгезию с диэлектриком стеклотекстолита. За химическим меднением следует гальваническое меднение, которое наращивает слой меди до требуемой толщины, обеспечивая надежное электрическое соединение и механическую прочность контакта.

Для повышения надежности соединений многослойных плат разрабатываются специализированные методы. Известны запатентованные технологии, включающие термодиффузионную обработку в среде инертного газа с точно контролируемым ступенчатым повышением температуры, что снижает внутренние напряжения в металле и улучшает структуру покрытия.

В конструкциях с очень высокой плотностью монтажа применяются лазерные методы формирования микро-отверстий, что позволяет создавать межслойные переходы в заданных точках без значительного увеличения площади платы.

Сама структура многослойной платы, задающая её электрические и механические свойства, называется стеком слоев (stack-up). Это своего рода архитектура платы, определяющая последовательность, толщину и назначение каждого слоя сигнального, земляного (GND) или слоя питания (Power).

Проектирование стека ключевая задача инженера, особенно для высокоскоростных устройств. От порядка чередования слоев и толщины диэлектрика между ними зависят волновое сопротивление (импеданс) линий передачи, целостность сигнала и уровень электромагнитных помех.

Стек формируется из сердечников (core) жестких слоев стеклотекстолита, облицованных медью, и препрега (prepreg) частично отвержденного диэлектрического материала, который в процессе ламинирования при высокой температуре и давлении склеивает все слои в единый монолит.

Симметричность стека относительно центральной плоскости является важным требованием для предотвращения коробления готовой платы под воздействием внутренних напряжений. Разработчик передает производителю детальную спецификацию стека, и от точности её соблюдения на производстве зависят все конечные электрические характеристики изделия.

Поверхностный монтаж (SMT) и его технологии

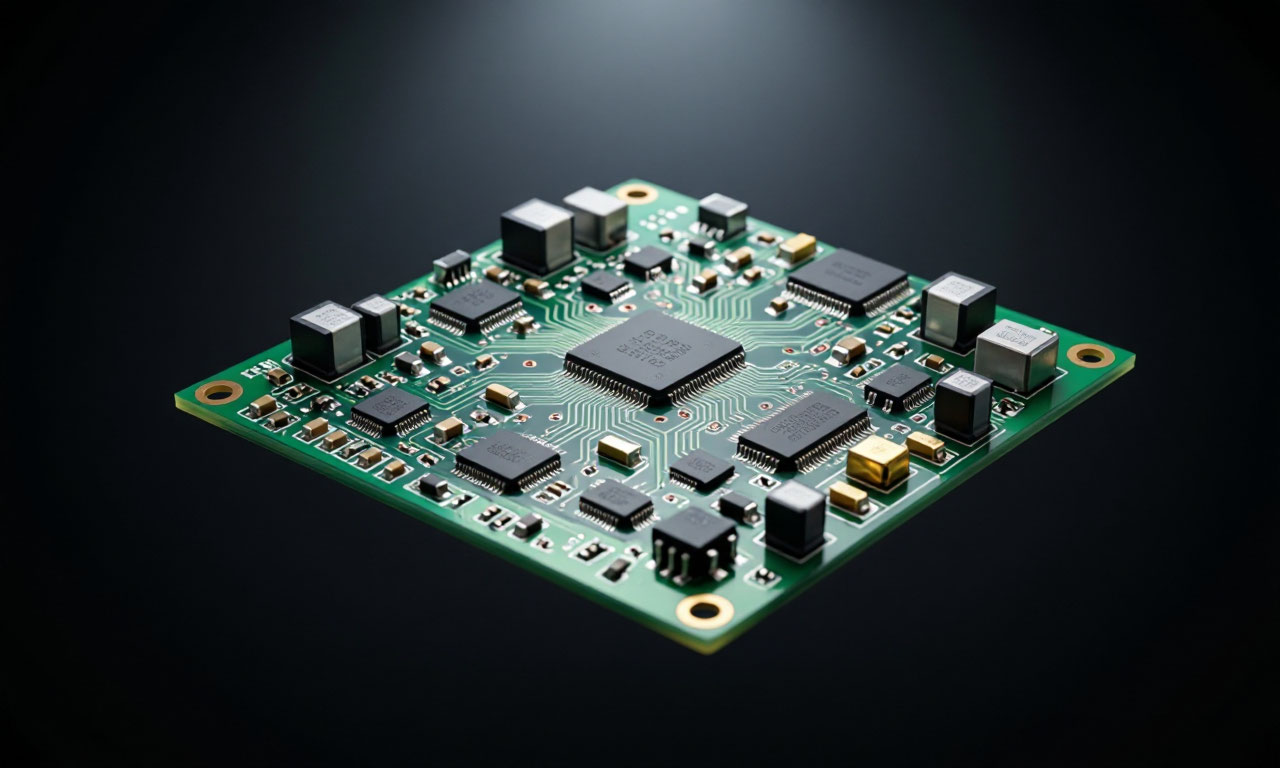

Современный этап эволюции электроники характеризуется стремлением к миниатюризации и повышению производительности. Эти требования определили доминирование технологии поверхностного монтажа (SMT Surface Mount Technology) при сборке электронных узлов. В отличие от устаревающего DIP-монтажа, где выводы компонентов вставляются в отверстия, при SMT компоненты монтируются и паяются непосредственно на контактные площадки, расположенные на поверхности платы.

Это позволяет многократно увеличить компонентную плотность и использовать компоненты с крайне малыми геометрическими размерами и межвыводными расстояниями.

Основным методом пайки в SMT является пайка оплавлением (reflow soldering) с использованием паяльной пасты. Паяльная паста это многокомпонентный технологический материал, в состав которого входят: частицы припоя (обычно сплав Sn-Ag-Cu или Sn-Pb для старых технологий), флюс (активаторы, обеспечивающие удаление оксидных пленок и улучшающие смачиваемость), и органические наполнители, придающие пасте тиксотропные свойства способность сохранять форму после нанесения.

Процесс сборки по SMT-технологии выглядит следующим образом. Паяльная паста наносится на контактные площадки платы строго дозированно через стальной трафарет с помощью автоматической трафаретной печи. Затем высокоточный монтажный автомат (пик-энд-плейс) устанавливает на подготовленные места компоненты, которые удерживаются на паяльной пасте за счет ее клейкости.

Финальным этапом является оплавление: плата проходит через печь, где температура строго контролируется по заданному профилю. Припой в пасте расплавляется, образуя надежное электрическое и механическое соединение, а затем застывает. Для двухстороннего поверхностного монтажа компоненты на нижней стороне могут дополнительно фиксироваться каплей клея, чтобы они не сдвинулись во время прохождения второй стороны через печь оплавления.

В некоторых случаях, особенно при смешанном монтаже (присутствие как SMD, так и компонентов с выводами для монтажа в отверстия), применяется пайка волной припоя. В этом методе плата с предварительно нанесенным флюсом протягивается над ванной с расплавленным припоем, который волной касается нижней стороны платы, запаивая все открытые контактные площадки и выводы компонентов.

Пайка волной является более грубой технологией, но обеспечивает высокую производительность при работе с компонентами в отверстиях.

Преимущества SMT-технологии делают её стандартом для современной электроники: она обеспечивает высочайшую плотность размещения элементов, позволяет создавать устройства меньшего размера и веса, повышает надёжность за счет уменьшения количества паяных соединений, а также отличается высокой автоматизацией и воспроизводимостью, что критично для массового производства.

Тенденции и будущее производства ПП

Производство  плат сегодня это высокотехнологичная индустрия, находящаяся в постоянном развитии. Современные заводы оснащаются новейшим оборудованием, позволяющим выпускать платы до 6 класса точности, и становятся центрами импортозамещения, как, например, строящийся завод "Луч" в Вологодской области, который обеспечит потребности российской радиоэлектронной промышленности в современных платах.

Технологии продолжают усложняться. Инженеры и технологи работают с все более тонкими материалами, разрабатывают стеки с контролируемым импедансом для высокоскоростных линий передачи, совершенствуют процессы химической и лазерной металлизации, ищут новые составы флюсов и паяльных паст для повышения надежности соединений.

От точности соблюдения технологических режимов на каждом этапе от выбора стеклотекстолита до контроля оплавления паяльной пасты зависит конечное качество, надежность и функциональность электронного устройства.

Именно поэтому понимание полного цикла производства печатных плат остается критически важным для всех, кто связан с разработкой и выпуском современной электроники.
