Переработка органических отходов в высокобелковый корм - не экологический тренд, а суровая экономическая необходимость. Птицеводческие фабрики, рыбоводческие хозяйства и животноводческие комплексы теряют до 15-20% оборота на утилизации отходов и закупке импортных протеинов. Экструдер-гранулятор решает обе проблемы одновременно.
Это оборудование вписывается в концепцию циркулярной экономики буквально: что вы выбрасывали вчера, сегодня превращается в ликвидный актив с маржинальностью до 300%.
Технологический прорыв: как экструзия переваривает отходы

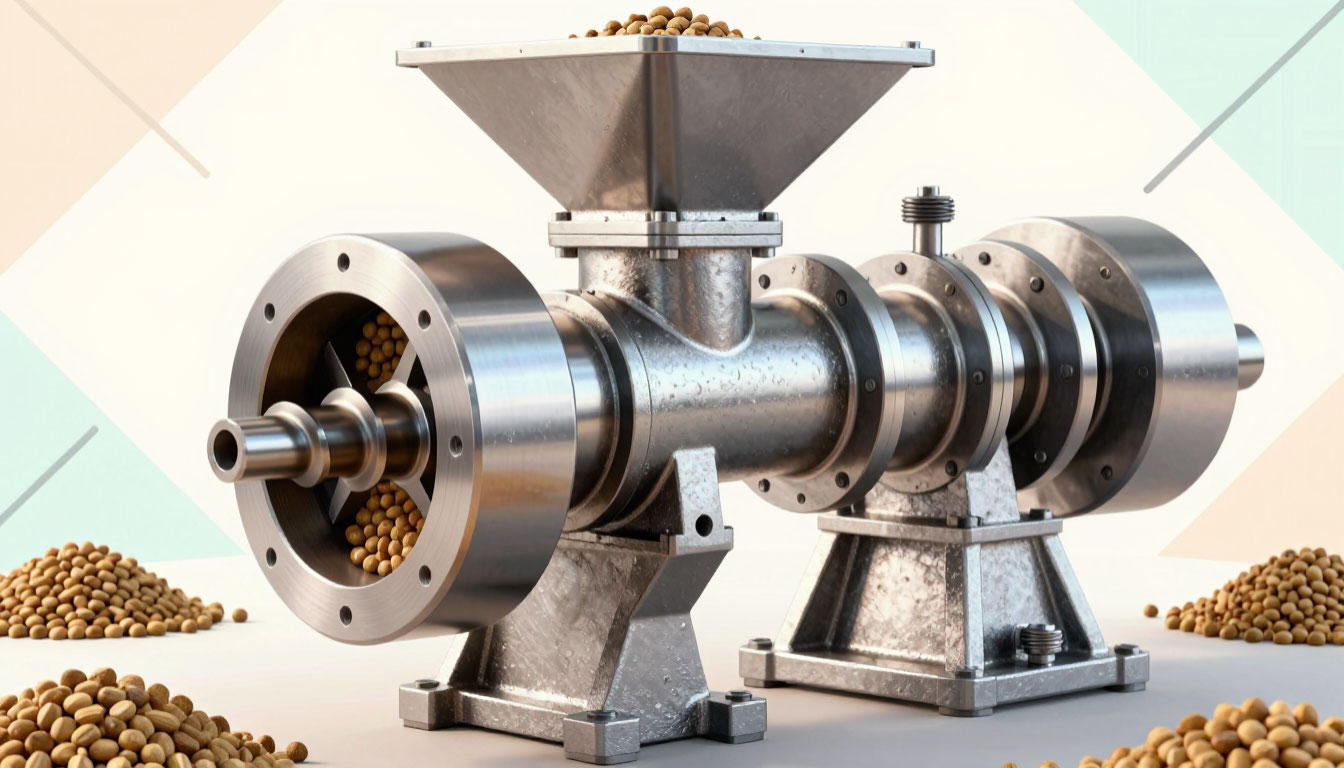

В отличие от обычных грануляторов, которые работают по принципу холодной штамповки (пресс-грануляторы с кольцевой матрицей), кормовой экструдер термобарический реактор. Сырье (например, некондиционное зерно, жмых или кухонные отходы ресторанов) попадает в камеру с высоким давлением и температурой (до 150-180°C). Классическая конструкция таких машин основана на шнеке, который проталкивает массу через матрицу с фильерами. Достигается эффект мгновенного испарения влаги при выходе из сопла - внутренняя структура разрывается, вспучиваясь. Так получается пористая гранула, которая не тонет в воде (идеально для аквакультуры) и усваивается организмом на 90%, в то время как обычное зерно - лишь на 60%.
Одношнековый против двухшнекового: битва эффективности
Рынок предлагает два типа машин, и выбор зависит от исходного мусора. Одношнековый экструдер - трудяга для зерновых смесей и жмыха. Он дешевле, но менее требователен к однородности фракции. Двухшнековый экструдер уже высокотехнологичная машина, работающая по принципу самоочищающихся шестерен. Такая конструкция имеет решающее значение при работе с жирными или липкими отходами (ил, просроченный фарш). Сдвоенные шнеки обеспечивают самозамес и равномерный сдвиг, исключая пригорание. Это оборудование более энергоемкое (мощность от 30 кВт и выше), но процент отбраковки там стремится к нулю, а гранула получается эталонной формы, которая продается на 20% дороже.
Матрица прибыли: расчет реальной экономики
Комплексы платят полигонам ТБО за вывоз органики. Стоимость захоронения отходов варьируется от 2 до 8 тысяч рублей за тонну. Если предприятие перерабатывает 50 тонн отходов в месяц (средняя цифра для небольшого птичника), затраты на вывоз составляют огромные суммы. Экструдер-гранулятор локализует процесс на собственной площадке, обнуляя эти издержки. Себестоимость корма из утиля формируется из электроэнергии, амортизации и труда оператора. Согласно данным за 2024-2025 годы, удельное энергопотребление современных экструдеров колеблется в пределах 0.015–0.072 кВт·ч на килограмм продукта. Это ничтожно мало. Для сравнения: производство рыбной муки требует энергозатрат в десятки раз больше.
Практический пример: Ингредиент - отходы бойни или бракованный соевый шрот (цена близка к нулю или номинальная плата за логистику). Затраты энергии: 30 кВт·ч * 4 руб/кВт·ч = 120 руб за 100 кг гранулы. Капитальные затраты: линия ST-EXT-150 (производительность до 150 кг/ч) стоит порядка 1 млн рублей, окупается за 3-4 месяца при круглосуточной работе. Итог: рыночная стоимость качественного комбикорма - от 15 до 25 руб/кг. Себестоимость переработки - 1.2 руб/кг + сырье.
Эксплуатация без сюрпризов: инструкция для технолога
Оборудование требует жесткой гигиены перед запуском. Попадание гнилостных бактерий или плесени в зону высоких температур (хоть она и убивает большинство патогенов) может дать трудноудаляемый привкус горечи «жженого сахара» в продукте. Перед стартом оператор обязан осмотреть загрузочный бункер и фильеры матрицы на предмет забивания.
Главное преимущество экструдера - возможность менять форму гранулы. Для кошек и собак премиум-класса выпускают «подушечки», для карпов - цилиндр, для лососевых - крупную крошку. Современные матрицы позволяют делать сечение треугольным, квадратным или в форме сердца. Это не маркетинг, а физиология: углы формы лучше стимулируют выделение желудочного сока у животных. Главный секрет успеха - контроль влажности сырья перед загрузкой. Для получения стабильного «взрыва» гранулы (всплываемости) влажность массы должна быть строго 8-10%. Слишком сухая масса не пластифицируется, слишком мокрая - не разрывается паром в момент выхода, получается «камнем».
Новое поколение экструдеров оснащается частотными преобразователями. Это дает возможность «на лету» менять давление. Процесс выхода при 95°C дает плотную тонущую гранулу для донных рыб. Выход при 140°C - сильно вспученная, плавающая гранула для форели, которая висит в толще воды.
Новая жизнь пищевых отходов: грануляция жмыха и шрота
Соки, вина, масла - везде остается жмых. Яблочный, тыквенный, виноградный. Эти субстраты богаты клетчаткой и антиоксидантами, но из-за высокого содержания влаги и остаточных масел (особенно в льняном жмыхе) они быстро портятся. Хранение их навалом невозможно. Экструдер решает эту проблему кардинально. В процессе термомеханической обработки масла эмульгируются и связываются волокнами. Влажность падает с 70% до безопасных 10-12%. Исследования показали, что добавление 30% льняного жмыха в сырье не снижает производительность линии (машина выдает стабильные 18 кг/ч), а вот добавление черноплодного жмыха требует увеличения температуры для стабилизации. Если игнорировать этот нюанс, оператор получит залипание матрицы.
Не стоит забывать про энергетическую составляющую. Даже отбракованная гранула (облой, «мука» из-под ножа) не является мусором. При плотности энергии 4-5 кВт·ч/кг такие отходы идеально подходят для анаэробного сбраживания. Метановая отдача при переработке гранулированного жмыха увеличивается на 51% по сравнению с сырой органикой. Фермер получает и корм, и газ для отопления фермы в одном цикле.
Рециклинг полимеров: экструзия для упаковки кормов
Производство кормов немыслимо без упаковки: биг-бэги, пленка-стрейч, мешки из полипропилена. Сами грануляторы имеют склонность к «зависанию» пленки на ножах. При рециклинге пластика на месте задача превратить эти отходы в гранулу для производства новых поддонов или ведер. Технология рециклинга пленки (самой сложной фракции) включает стадию агломерации, но мощный двухшнековый экструдер способен переваривать пленку напрямую, если ее предварительно измельчить в путанку до фракции 20-30 мм. Современные открытые грануляторы (Open Source Waste Plastic Granulator) позволяют небольшим хозяйствам перерабатывать свой же пластик прямо на месте по цене материалов до 2000 долларов за установку. Это окупается за год только на экономии на вывозе ТКО.
Пять шагов к запуску: чек-лист оператора
Экструдер чувствителен к человеческому фактору. Несоблюдение регламента ведет к перегрузу главного двигателя (и сгоранию обмотки) или износу шестерен редуктора.
Пуск без нагрузки: Категорически запрещено запускать экструдер на холодную с загрузкой сырья. Сначала включается нагрев зон (температура выставляется на контроллере), и машина выходит на рабочий тепловой режим. Обычно это занимает 15-30 минут стабилизации.
Контроль тока: При появлении гранулы оператор следит за показаниями силы тока главного двигателя. Если ток растет, а гранула не выходит - матрица забилась. Нужна экстренная остановка и чистка (используются бамбуковые палочки, стальная арматура запрещена - она повредит шнек).
Водяное охлаждение: В зоне матрицы всегда должны быть открыты краны водяного охлаждения (рубашка охлаждения). Без охлаждения уплотнительные манжеты высокого давления расплавятся, и горячая масса пойдет «через сальник», остановив завод на сутки ремонта.
Своевременная чистка: После завершения смены машину нельзя просто выключить. Надо скормить «вытеснитель» (обычно сухое зерно или отруби), чтобы вытолкнуть остатки жирного сырья. Затем матрица и ножи чистятся механически. Налипание остатков - гарантированная причина пожара или взрыва из-за трения при следующем пуске.
Армирование гранулы: Если хозяйству нужен корм для крупного рогатого скота (не гранула, а мюсли), скорость вращения ножа делают максимальной, получая крошку. Для свиней и птицы ножи выставляют на длинную гранулу, которая высыпается в приемный бункер для естественного обламывания.
Шумопоглощающие панели: тишина как фактор производительности
Экструдер-гранулятор - оборудование мощное, а значит, шумное. Уровень звукового давления в цехе, где работают такие машины, легко превышает 85-90 дБ порог, за которым начинается профессиональное поражение слуха у персонала. Проблема усугубляется тем, что шнек постоянно трется о стенки цилиндра, а ножи срезают твердую гранулу на выходе из матрицы. Частотный спектр шума широкий: от низкочастотного гула редуктора до высокочастотного скрежета при резке.
Шумопоглощающие панели решают эту проблему комплексно. Они работают по принципу преобразования энергии звуковой волны в тепло за счет трения воздуха в пористой структуре материала. Ключевая характеристика - коэффициент звукопоглощения, который для качественных панелей достигает 0.8-0.95 в диапазоне средних и высоких частот. Минвата с плотностью 40-60 кг/м³ на основе базальтового волокна показывает лучшие результаты, чем стекловата или пенополиуретан, так как ее волокна располагаются хаотично, создавая максимальное сопротивление движению воздуха.
Монтаж панелей требует учета специфики экструзионного цеха. Прямое навешивание на стены бесполезно - звук будет обходить преграду по бетонному перекрытию. Эффективная конструкция каркас из стальных направляющих с виброгасящими прокладками в точках крепления к полу и потолку, панели крепятся на каркас с воздушным зазором 50-100 мм от стены. Так получается система «масса-пружина-масса», где первая масса стена, пружина - воздушный зазор, вторая масса - панель. Такой сэндвич подавляет звуковое давление на 15-20 дБ дополнительно к характеристикам самого материала.
Звукоизолирующие кожухи: полная изоляция источника
Если шумопоглощающие панели обрабатывают помещение, то кожух изолирует сам экструдер. Эта техника считается самой эффективной: разместить источник шума в закрытом коробе из многослойных материалов. Классическая конструкция промышленного кожуха для экструдера включает три слоя: наружный - стальной лист толщиной 1.5-2 мм (отражает звук), средний - вибродемпфирующая прослойка (например, мембрана из бутилкаучука толщиной 3-4 мм), внутренний - звукопоглощающий материал (базальтовая вата с защитной стеклотканью от масляных паров).
Кожух проектируется со съемными панелями в зонах обслуживания - замена матрицы, чистка шнека, регулировка ножей. Каждая панель должна иметь уплотнение по периметру из неопреновой ленты или магнитную фиксацию с резиновым кантом. Даже щель в 1% от площади поверхности снижает эффективность кожуха на 5-7 дБ - звук просачивается как вода через микроскопические отверстия. Окна для обзора делаются из триплекса (многослойного ламинированного стекла), а не из оргстекла, так как акрил вибрирует на низких частотах, создавая дополнительный шум.
Вентиляция кожуха - отдельная задача. Экструдер выделяет тепло, и без принудительного воздухообмена температура внутри короба превысит допустимые 50°C, что приведет к перегреву двигателя и электроники. Входные и выходные воздуховоды оснащаются глушителями шума - расширительными камерами или трубчатыми абсорберами длиной не менее 500 мм. Правильно спроектированный кожух снижает уровень шума на 25-35 дБ, превращая ревущий цех в помещение, где люди могут разговаривать без крика.
Вибрационная развязка: фундамент и амортизация
Экструдер - тяжелая машина с вращающимися неуравновешенными массами. Даже заводская балансировка шнека не устраняет вибрацию полностью - она передается в пол, оттуда - в стены и перекрытия, превращая все здание в огромный динамик. Структурный шум (передающийся по твердым телам) распространяется на десятки метров от источника и плохо гасится обычными шумопоглотителями.
Фундаментная плита под экструдер должна быть отлита отдельно от основного здания - так называемый «плавающий пол». Технология: на грунтовое основание укладывается виброизолирующий слой из экструдированного пенополистирола (XPS) толщиной 50-100 мм, поверх него - бетонная плита толщиной 200-300 мм, армированная стальной сеткой. Плита не должна соприкасаться со стенами цеха - оставляется деформационный шов 20-30 мм, заполненный эластичным герметиком. Масса такой плиты создает инерционное сопротивление: чем тяжелее основание, тем меньше амплитуда колебаний.
Сам экструдер устанавливается на виброопоры - резинометаллические элементы или пружинные изоляторы. Для машин весом до 3 тонн подходят стандартные опоры типа DVA (Dämpfungs-Vibrations-Isolator) с жесткостью 15-30 Н/мм и статической осадкой 3-5 мм. Более тяжелые агрегаты (5-10 тонн) требуют пружинных опор с регулировкой уровня - они эффективнее на низких частотах, где типична вибрация экструдеров. Каждый болт крепления к раме должен проходить через резиновую втулку, иначе вибрация пойдет по металлу в обход опор.
Активное шумоподавление: технологии будущего в цехе
Пассивные методы (кожухи и панели) борются со звуком, отражая или поглощая его. Активное шумоподавление (Active Noise Control, ANC) работает иначе: микрофон улавливает шум, электроника вычисляет противофазу, динамик генерирует антишум. Волны накладываются и гасят друг друга - эффект деструктивной интерференции. Технология десятилетиями применяется в наушниках, а для промышленного оборудования стала доступна лишь в последние годы.
ANC эффективен только для низкочастотного гула (до 500-800 Гц) - там, где пассивные методы бессильны из-за больших длин волн. Для экструдера это шум редуктора и двигателя. Система состоит из эталонного микрофона (перед источником), контроллера с DSP (цифровой сигнальный процессор), динамика и корректирующего микрофона (после зоны гашения, для обратной связи). Процессор непрерывно вычисляет изменения шума - задача нетривиальная, так как частота вращения шнека может меняться, а шум нестационарен.
Практическое применение в кормопроизводстве: системы ANC устанавливаются в воздуховоды вентиляции или локализуются вокруг редукторной группы экструдера. Снижение шума достигает 10-15 дБ в узком частотном диапазоне. Основной минус - высокая цена (от 500 тысяч рублей за канал) и требовательность к акустической обстановке (отраженный звук мешает расчету фазы). Но для крупных комбикормовых заводов, работающих 24/7, инвестиция оправдана снижением компенсационных выплат за вредные условия труда.
Контроль шума в процессе: сенсоры и автоматизация
Современные линии экструзии интегрируются с автоматизированными системами управления, которые контролируют не только температуру и давление, но и акустические параметры. Микрофоны, установленные на подшипниковых узлах и корпусе редуктора, передают сигнал на PLC-контроллер. Резкое изменение частоты или амплитуды шума - ранний признак дефекта: забившаяся матрица, износ подшипника, недостаток смазки.
Система на базе контроллеров ОВЕН ПЛК или аналогичных позволяет настроить пороговые значения шума для каждого режима работы. Когда уровень превышает норму на 5 дБ, оператор получает предупреждение. При превышении на 10 дБ автоматика снижает скорость шнека или останавливает подачу сырья до выяснения причины. Это предотвращает аварии, заодно снижая пиковый шум на 10-15 дБ за счет работы на щадящих режимах.
Интеграция с системой ERP предприятия позволяет вести статистику шумовых событий: какие партии сырья дают максимальную акустическую нагрузку, через сколько часов после чистки уровень шума начинает расти. Эти данные оптимизируют технологический регламент - например, переход на более крупный помол зерна снижает сопротивление в шнеке и уменьшает шум на 3-5 дБ без потери качества гранулы.
Гигиена труда: предельные уровни и средства защиты
Законодательство жестко регламентирует шум на рабочих местах. Предельно допустимый уровень (ПДУ) для 8-часовой рабочей смены - 80 дБА. При превышении 85 дБА работодатель обязан выдавать средства индивидуальной защиты (СИЗ) и проводить медосмотры. Для сравнения: работающий экструдер без шумозащиты создает 90-95 дБА на расстоянии 1 метра уровень, при котором допустимое время работы без СИЗ сокращается до 2-4 часов.
Средства индивидуальной защиты делятся на три категории. Противошумные вкладыши («беруши») из пенополиуретана снижают шум на 25-35 дБ, но требуют правильной установки (скрутить, вставить, подождать расправления). Накладные наушники с амбушюрами из кожзаменителя дают снижение 20-30 дБ, комфортны при многоразовом использовании, но несовместимы с защитными касками без специальных креплений. Активные наушники с ANC для условий экструзионного цеха - нишевой продукт, так как микрофоны плохо работают при постоянном высокочастотном шуме резки гранулы.
Правильный подбор СИЗ - расчет по формуле «Уровень шума на рабочем месте - требуемое снижение = допустимый остаточный уровень». Если в цехе 95 дБ, а ПДУ 80 дБ, требуется снижение на 15 дБ. Беруши с заявленным SNR 30 дБ в реальности дают 15-20 дБ из-за неправильной установки, что и нужно. Более сильное глушение (например, 35 дБ) создает эффект «вакуума» - человек перестает слышать предупреждающие сигналы оборудования, что опасно.
Шум как маркер качества продукции

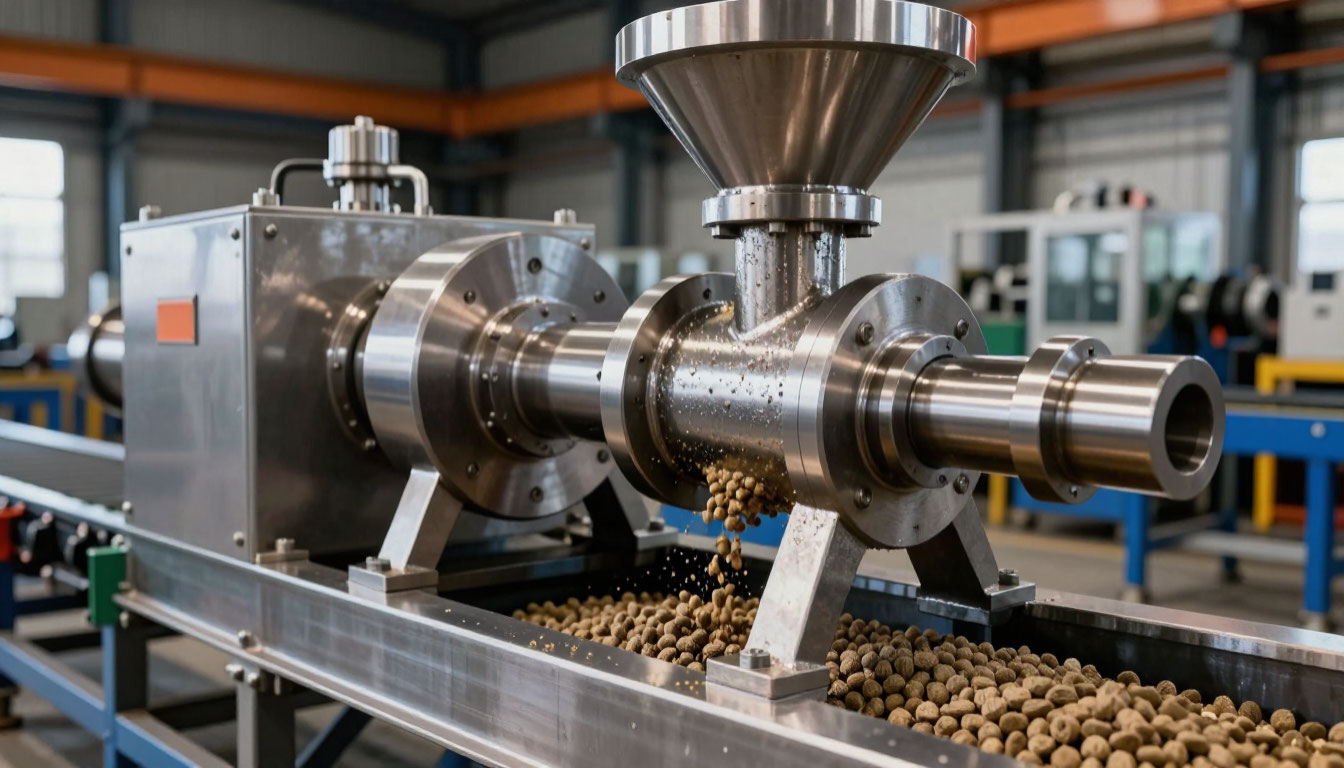

Опытный технолог определяет качество гранулы на слух. Звук работающего экструдера меняется в зависимости от консистенции сырья, температуры, износа матрицы. Это знание используется для бесконтактного контроля без остановки линии. Звонкий металлический стук ножей об матрицу на частоте 2-3 кГц говорит о нормальном срезе гранулы нужной длины. Глухой хлюпающий звук - слишком влажное сырье, гранула не ломается, а «отрывается» с неровным торцом.
Свист в области 5-8 кГц возникает при забивании фильер матрицы - струя гранулы сужается, скорость истечения растет, генерируя акустическую эмиссию. Это сигнал к немедленной остановке. Ритмичные удары низкой частоты (1-2 Гц) соответствуют провернувшемуся ножу - одна из гранул не срезается, а отламывается при ударе о кожух. Управление с акустической обратной связью уже реализовано на некоторых автоматических линиях: микрофон передает сигнал на контроллер, который сравнивает спектр с эталонным и корректирует скорость подачи сырья.
Организация акустического пространства: планировка цеха
Шум в цехе складывается не только от работы экструдера, но и от отражений звука от стен, потолка, оборудования. Голое бетонное помещение со временем реверберации 5-7 секунд превращается в «камеру пыток» - звук каждого удара ножа умножается на сотни отражений. Задача акустической обработки - снизить время реверберации до 0.5-1 секунды.
Потолок - самая критичная зона. Звукопоглощающие подвесные панели из минерального волокна (армстронг-тип) площадью не менее 60% от общей поверхности потолка дают максимальный эффект. Панели должны быть именно акустическими (с маркировкой Alpha), а не декоративными. Расстояние до перекрытия - рекомендовано 200-400 мм, так как зазор за панелью работает как дополнительный глушитель низких частот. Стены в зоне расположения оборудования облицовываются перфорированными панелями с ячеистым заполнителем - соотношение открытой площади к закрытой (называемое перфорацией) должно быть не менее 20%.
Оборудование группируется по акустическому признаку. Высокочастотные источники (ножи, грануляторы) размещаются в отдельном боксе с облицованными стенами и глухой дверью. Низкочастотные (двигатели, редукторы) остаются в основном цехе, так как их шум все равно проходит сквозь легкие перегородки. Между экструдером и местом оператора выстраивается «акустический барьер» - стенка из сэндвич-панелей высотой 2 метра, не доходящая до потолка (чтобы не мешать вентиляции). За барьером шум снижается на 10-15 дБ только за счет геометрического затенения.
Единый стандарт тишины: нормативы и сертификация
Евросоюз с 2019 года ужесточил требования к шумовым характеристикам промышленного оборудования - вступила в силу Директива 2006/42/EC, предписывающая маркировку уровня шума непосредственно на шильдике каждой машины. Для экструдеров и грануляторов максимальный допустимый уровень звуковой мощности (LwA) установлен в 95 дБ. В России аналогичные требования прописаны в ТР ТС 010/2011 «О безопасности машин и оборудования»: каждый агрегат должен иметь в паспорте измеренный уровень шума, а конструкция - предусматривать возможность установки шумозащиты.
Практический выход для хозяйства: приобретая экструдер-гранулятор, запрашивать у производителя протокол акустических испытаний. Дешевые китайские машины часто не имеют таких данных - реальный уровень шума у них достигает 105-110 дБ, что требует немедленной установки кожуха за собственные средства. Европейские производители (например, CPM или Bühler) указывают LwA в диапазоне 88-92 дБ для моделей производительностью до 500 кг/ч - эти машины могут работать без дополнительной шумозащиты при соблюдении санитарных норм.
Плановые замеры шума в цехе проводятся аккредитованными лабораториями раз в год. По результатам составляется карта шума - цветовая схема помещения с зонами превышений. Красные зоны (выше 85 дБ) маркируются знаками «Работать в наушниках», время пребывания персонала в них ограничено. Наличие такой карты обязательно при проверке трудовой инспекцией и влияет на размер взносов в ФСС - при превышении ПДУ ставка взноса на травматизм повышается на 40%.
