Испытательное оборудование: виды, методы, технические решения

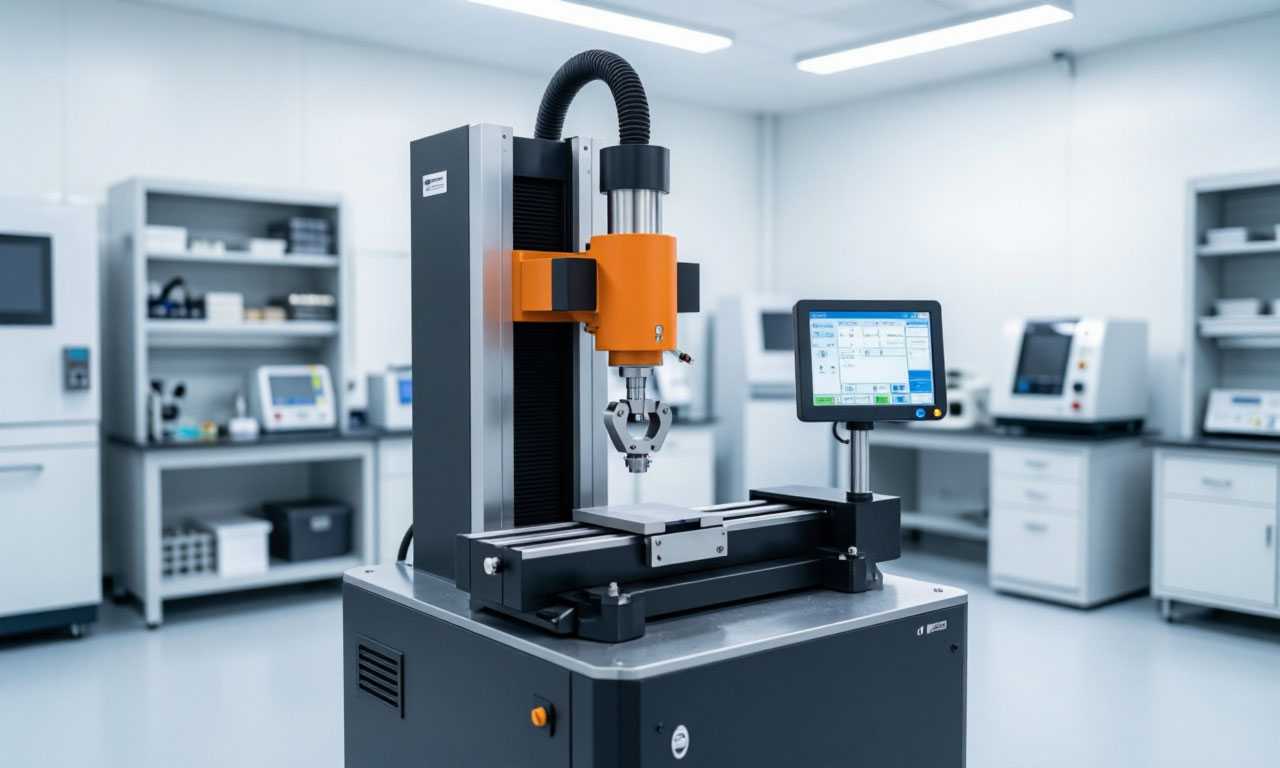

Современное материаловедение и контроль качества продукции невозможны без объективной оценки свойств используемых веществ и конструкций. Оборудования для испытаний материалов позволяет моделировать условия эксплуатации, выявлять пределы прочности и прогнозировать долговечность.

 Категории таких систем охватывают широкий спектр воздействий: от квазистатического нагружения до высокочастотной усталости, от термического анализа до исследования кристаллической структуры.

Статические испытания. Основа основ

Статические испытания остаются наиболее распространенным типом механических тестов. Их задача определить поведение материала под медленно возрастающей нагрузкой вплоть до разрушения.

Универсальные испытательные машины (УИМ) для статики оснащаются электромеханическим или гидравлическим приводом и позволяют проводить тесты на растяжение, сжатие, изгиб и сдвиг. Ключевой параметр оборудования класс точности измерения силы, который для большинства современных систем составляет ±0,5% от измеряемого значения.

Конструктивное исполнение машин варьируется от настольных моделей с усилием до 5-10 кН для тестирования полимеров и тонких пленок до напольных гигантов на 1000 кН и более, способных испытывать крупные металлические конструкции и элементы инфраструктуры.

При выборе статической системы обращают внимание не только на максимальную нагрузку, но и на жесткость силовой рамы, которая влияет на точность измерения модуля упругости, и на рабочий ход траверсы, определяющий возможность испытания длинномерных образцов.

В станциях последнего поколения активно применяется цифровая регистрация данных с высокой частотой, что позволяет фиксировать не только пиковые значения, но и все стадии деформации от упругой работы до образования шейки и разрушения. Интеграция с экстензометрами контактными или оптическими обеспечивает прецизионное измерение деформаций в базе образца, что критически важно для расчета характеристик пластичности.

Динамические и усталостные испытания. Выносливость в действии

Если статические тесты показывают потенциал прочности, то динамические раскрывают способность материала сопротивляться разрушению при переменных напряжениях. Усталостные явления причина более 80% отказов деталей машин в эксплуатации. Циклические испытания проводят на сервогидравлических и электродинамических системах с частотой нагружения от долей герца до 100 Гц.

Сервогидравлические машины это индустриальный стандарт для широкого спектра задач: от малоцикловой усталости (до 10⁵ циклов) до классической многоцикловой выносливости. Они позволяют воспроизводить сложные сигналы, приближенные к реальным спектрам нагрузок: синусоиду, треугольник, трапецию, а также случайные и записанные с полигонов сигналы.

Важнейшая характеристика такого привода способность развивать усилие в сотни килоньютон и обеспечивать необходимое смещение актуатора с точностью контроля перемещения до сотых долей миллиметра.

Для испытания микрокомпонентов и тонких пленок применяются специализированные электродинамические системы на небольшие усилия (до 100 Н), но с очень высокой точностью управления. Они незаменимы при изучении материалов микроэлектроники и упаковки.

Резонансные испытания- скорость и эффективность

Особый класс представляют резонансные испытательные машины. В них используется принцип совпадения частоты внешнего возбуждения с собственной частотой колебаний упругой системы, состоящей из образца и закрепленных на нем масс. Это позволяет достигать невероятно высоких частот нагружения до 20 000 Гц в ультразвуковых установках.

Резонансный метод кардинально сокращает время проведения усталостных испытаний. Если на стандартной гидравлике достижение 10⁷ циклов займет сутки, то на частоте 20 кГц это же количество циклов накапливается за 8-10 минут. Данная технология критически важна в аэрокосмической отрасли и транспортном машиностроении, где требуется оценить предел выносливости высокопрочных сталей и алюминиевых сплавов до 10¹² циклов.

Конструкция резонансных систем включает электромагнитный вибратор (деформатор), адаптер (датчик) и систему управления с обратной связью. Образец в такой машине выполняет роль пружины, а колеблющиеся массы задают частоту. Поддерживать резонанс вплоть до разрушения образца позволяет сложная электронная схема, которая автоматически подстраивает частоту возбуждения по мере изменения жесткости образца из-за развития трещин.

Дополнительная обмотка возбуждения дает возможность создавать асимметричные циклы нагружения, имитируя реальные знакопеременные нагрузки с постоянной составляющей.

Испытания на длительную прочность и ползучесть? Время под напряжением

В условиях повышенных температур (400-1200°С) и длительного статического нагружения механические свойства меняются. Ползучесть это медленное пластическое течение материала, а длительная прочность характеризует способность сопротивляться разрушению за тысячи и десятки тысяч часов. Для этих тестов разработаны специализированные многопозиционные машины, часто объединяющие несколько независимых секций в одном корпусе.

В таких системах принцип действия основан на создании и поддержании нормированной силы при заданной температуре. Нагружение может быть рычажным (за счет эталонных грузов с передаточным отношением) или электромеханическим (с применением точного сервопривода и датчика силы). Преимущество рычажного метода высокая стабильность нагрузки при длительной выдержке, недостаток сложность автоматизации и ограниченная точность на малых нагрузках.

Для поддержания заданного теплового режима используются электрические печи распашного типа с футеровкой, которые нагревают рабочую зону. Точность поддержания температуры в диапазоне до 1200°С составляет ±1,5-3°С, что является критичным для корректности результатов.

Измерение деформаций осуществляется с помощью высокоточных индикаторов перемещения (оптических или цифровых) с разрешением до 0,001 мм. Современное ПО автоматизирует процесс управления нагрузкой, регистрацию деформации и построение кривых ползучести в реальном времени вплоть до разрушения или истечения заданного времени испытания.

Геотехнические испытания. Механизмы грунтов

Изучение физико-механических свойств грунтов требует принципиально иного подхода, чем испытание стали или бетона. Здесь ключевыми параметрами являются структурная прочность, водонасыщение, сжимаемость и сопротивление сдвигу. Лабораторные геотехнические системы включают одноплоскостные срезные приборы, компрессионные устройства для испытания под штампом и установки для трехосного сжатия (стабилометры).

Трехосное сжатие наиболее информативный метод, моделирующий напряженное состояние грунта в массиве. Образец грунта помещается в цилиндрическую резиновую оболочку и помещается в камеру с регулируемым боковым давлением.

Затем через поршень передается вертикальная нагрузка с контролем осевых деформаций до разрушения. Комплексы для таких испытаний оснащаются приводами с шаговыми двигателями, обеспечивающими сверхнизкие скорости деформации (от 0,0001 мм/мин), что необходимо для дренированных испытаний глинистых грунтов.

Полевые методы исследования представлены зондированием (статическим и динамическим), прессиометрией и штамповыми испытаниями. Установки для статического зондирования позволяют измерять сопротивление грунта под конусом и на муфте трения по глубине, что дает непрерывную геологическую картину разреза.

Прессиометры, работающие в скважинах, измеряют деформационные характеристики грунта при боковом распире, а штампы (жесткие или гибкие) служат для определения модуля деформации и несущей способности оснований непосредственно на месте будущего строительства.

Для автоматизации полевых работ разработаны комплекты, позволяющие регистрировать показания датчиков в цифровом виде, минимизируя ошибки оператора.

Термоанализ! Реакция на тепло

Термические методы анализа изучают поведение вещества при программированном изменении температуры в контролируемой атмосфере.

• Эти методы делятся на термогравиметрию (ТГА), дифференциальную сканирующую калориметрию (ДСК), дифференциально-термический анализ (ДТА) и термомеханический анализ (ТМА).
• ТГА отслеживает изменение массы образца: потеря массы говорит о деструкции полимера или испарении пластификатора, а увеличение об окислении. ДСК измеряет тепловые потоки, позволяя точно определить температуры фазовых переходов (стеклование, плавление, кристаллизация) и рассчитать их энтальпию.

Современные платформы, например Setaram Setsys, позволяют проводить все четыре типа анализа одновременно на одном образце в диапазоне от -150°С до 2400°С.

Диапазон скоростей нагрева в таких приборах варьируется от 0,01 до 100°С/мин, что позволяет проводить как медленные равновесные измерения, так и быстрые скрининговые тесты. Высокоточные весы ТГА имеют разрешение до 0,03 мкг, а чувствительность ДСК достигает 0,4 мкВт. Вакуумные системы и возможность подачи различных газов (аргон, воздух, кислород) делают термоанализ универсальным инструментом для исследования полимерных композитов, металлов, керамики и катализаторов.

Рентгеновская дифракция- взгляд внутрь кристалла

Рентгеновская дифрактометрия это основа современного структурного материаловедения. Метод основан на явлении дифракции рентгеновского излучения на кристаллической решетке, описываемом законом Вульфа-Брэгга. Дифрактометры позволяют идентифицировать фазовый состав, измерять размер кристаллитов (областей когерентного рассеяния), определять уровень микродеформаций и текстуру материала.

Оборудование для дифракционного анализа это высокоточные гониометры с возможностью вращения вокруг осей θ и 2θ. Типичный диапазон сканирования от -90° до +164°, что позволяет исследовать как поликристаллические порошки, так и эпитаксиальные пленки.

В установках используются рентгеновские трубки с различными анодами (Cu, Mo, Fe, Co) в зависимости от необходимой длины волны. Мощность современных лабораторных источников до 50 кВ и 60 мА.

Для исследования тонких пленок и наноструктур применяются схемы с двухкристальным монохроматором, обеспечивающим высокое энергетическое разрешение (ΔE/E до 10⁻⁴), что критично для анализа сверхрешеток и квантовых ям.

Помимо классического порошкового метода, на таких станциях реализуются сложные техники: рентгеновская рефлектометрия для измерения толщины пленок и плотности, трехкристальная дифракция для изучения дефектов, а также метод стоячих рентгеновских волн для исследования атомной структуры границ раздела.

Сравнительная характеристика методов испытаний

Спецификация оборудования для термического анализа

• Выбор правильного испытательного оборудования напрямую влияет на достоверность результатов и безопасность конечных изделий.
• Статические испытания дают базовые механические характеристики, динамические прогнозируют ресурс, а термоанализ и дифрактометрия раскрывают физико-химическую природу материала

. Комплексное применение всех перечисленных методов позволяет создать полную картину качества материала на всех этапах жизненного цикла от разработки рецептуры до сертификации готовой продукции.
