В сельскохозяйственном машиностроении способ формирования трубной детали выбирают по материалу, геометрии, нагрузкам и серийности. Для повторяющихся изделий обычно оправдан собственный отлаженный процесс, тогда как нестандартные или редкие детали требуют прежде всего подходящей оснастки и точного контроля формы.
В условиях растущих требований к производительности и устойчивости машин к нагрузкам технологии гибки труб продолжают совершенствоваться - производители ищут оптимальные решения, сочетающие точность, эффективность и экономическую целесообразность процесса.
Роль гибки труб в конструкции сельскохозяйственной техники
Гибка труб - значимый этап производства сельскохозяйственной техники: она позволяет создавать элементы конструкций сложной формы без потери прочности и герметичности. Благодаря этой технологии инженеры могут проектировать узлы и агрегаты с оптимальными геометрическими параметрами - что особенно важно в условиях жёстких эксплуатационных нагрузок, характерных для аграрного сектора.
В конструкции сельхозтехники гибка труб решает несколько ключевых задач:
- формирование каркасных элементов (рамы, опоры, защитные ограждения), которые должны сочетать жёсткость и точный угол сопряжения деталей;
- создание трубопроводов для подачи рабочих жидкостей и газов (гидравлические системы, топливные и масляные магистрали, системы орошения) - здесь критически важна сохранность внутреннего сечения и отсутствие деформаций, способных вызвать утечки или заторы;
- изготовление эргономичных узлов управления и рабочих органов (рычаги, кронштейны, направляющие), где изогнутые трубы обеспечивают нужный радиус действия и удобство эксплуатации;
- построение облегчённых несущих конструкций, где изогнутые профили заменяют сварные сборки, снижая массу узла без ущерба для прочности.
При этом выбор метода гибки зависит от ряда факторов: диаметра и толщины стенки трубы, требуемого радиуса изгиба, материала заготовки и планируемых нагрузок. Например, при создании гидравлических магистралей приоритет отдаётся методам, исключающим образование гофр и утонение стенки, а для каркасных элементов важнее точность позиционирования и стабильность формы после обработки. Грамотно выполненная гибка не только обеспечивает функциональность узла, но и упрощает последующую сборку, снижая количество сварных швов и крепежа.

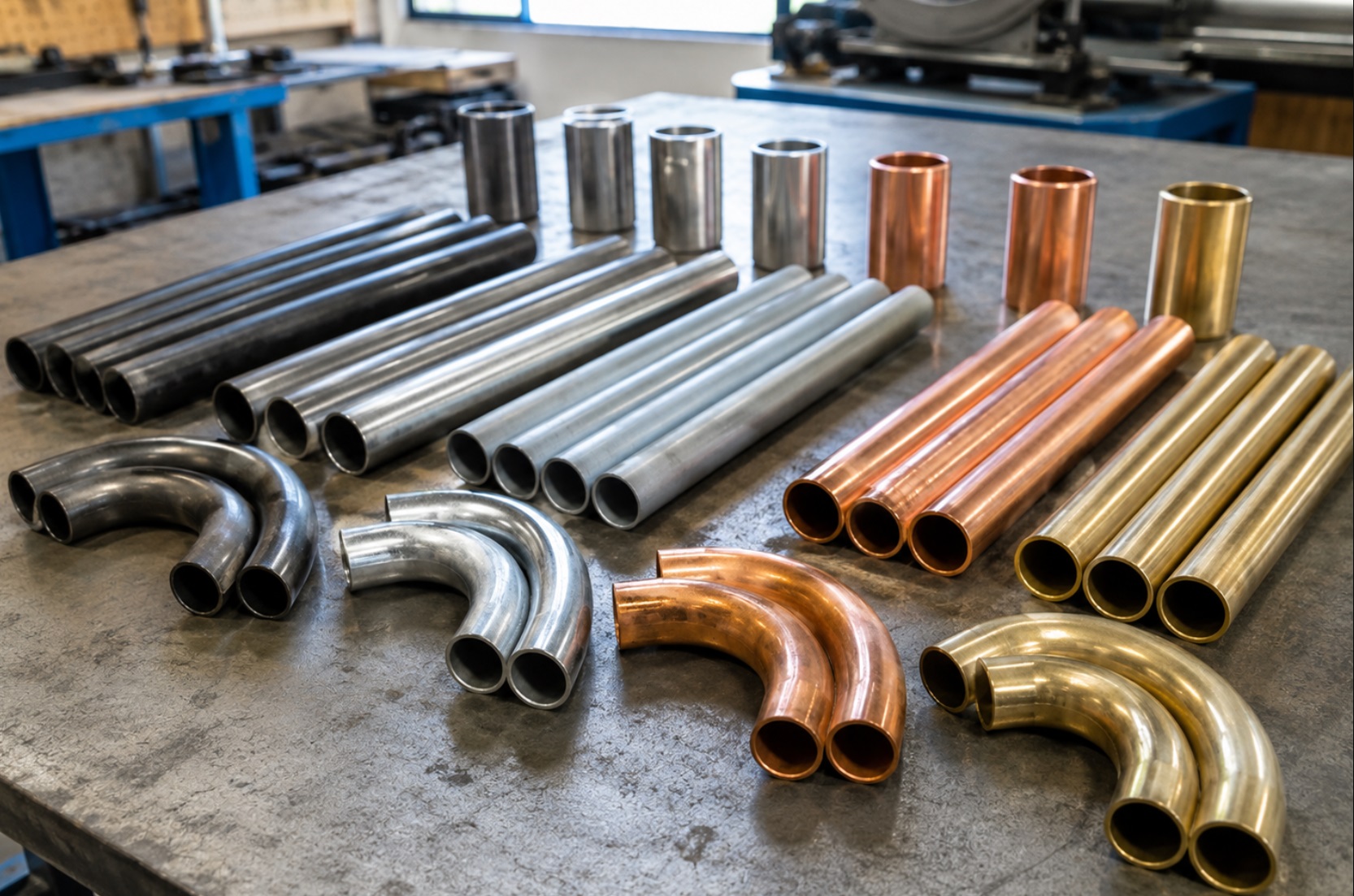

Материалы и сплавы для гибки труб в сельском машиностроении
Выбор материала для гибки труб в сельском машиностроении обусловлен эксплуатационными нагрузками, условиями работы техники и требованиями к долговечности конструкции. В отрасли активно используют несколько типов материалов - от углеродистых сталей до коррозионностойких сплавов.
Углеродистые стали распространены благодаря хорошей пластичности и относительно низкой стоимости. Они подходят для гибки и обеспечивают достаточную прочность в стандартных условиях эксплуатации. Однако в агрессивных средах или при высоких нагрузках их ресурс снижается из?за склонности к коррозии.
- Низколегированные стали применяют там, где нужны повышенная прочность и устойчивость к рабочим нагрузкам - например, в элементах рам и навесного оборудования. Возможность холодной гибки, минимальный радиус и необходимость дополнительных технологических мер определяют по конкретной марке стали и состоянию заготовки.
- Нержавеющие стали востребованы в узлах, контактирующих с влагой и агрессивными средами. При формовании учитывают деформационное упрочнение и пружинение; оснастку, радиус и режим выбирают под конкретную марку стали, а нагрев применяют только там, где это предусмотрено технологией.
- Алюминиевые сплавы используют там, где важна небольшая масса и коррозионная стойкость. Их формуемость и прочность различаются в зависимости от марки и состояния поставки, поэтому допустимый радиус гибки и способ поддержки профиля определяют для конкретной заготовки.
- Оцинкованные трубы сочетают коррозионную стойкость с приемлемой гибкостью. При гибке важно контролировать радиус: слишком малый радиус может привести к растрескиванию цинкового слоя, что снижает защитные свойства.
При выборе материала учитывают не только механические свойства, но и технологичность гибки: склонность к образованию заломов, необходимость подогрева, допустимый радиус изгиба. Оптимальное решение подбирают индивидуально - исходя из назначения узла, условий эксплуатации и экономических ограничений.
Технологии гибки труб для различных компонентов
В производстве сельскохозяйственной техники выбор технологии гибки труб зависит от конструктивных требований к компоненту, материала заготовки и необходимой геометрии изгиба. Рассмотрим основные методы, применяемые на практике.
Ручная гибка используется для небольших объёмов работ и труб малого диаметра, где не требуется высокая точность. Этот способ подходит для создания простых элементов навесного оборудования или вспомогательных конструкций. Ключевой нюанс - риск деформации сечения трубы при недостаточном опыте исполнителя.
Механическая гибка на станках с ручным приводом востребована при мелкосерийном производстве. Позволяет добиться более стабильного результата по сравнению с ручным методом и подходит для труб средней толщины. Ограничение - сложность формирования изгибов с малым радиусом без дефектов.

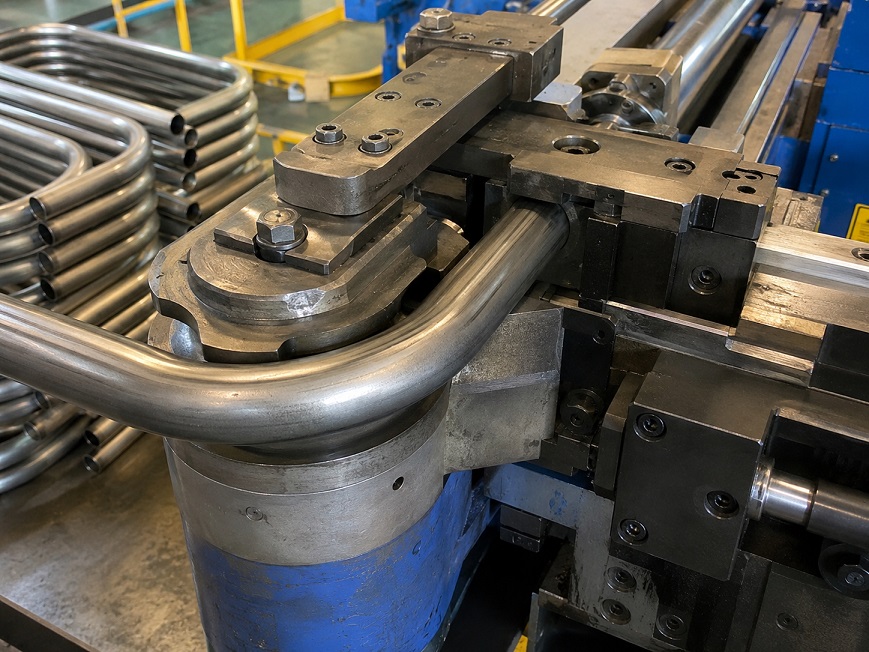

- Гибка на гидравлических станках обеспечивает высокую точность и повторяемость результатов, что критично для ответственных узлов - например, гидравлических магистралей или рамных конструкций. Метод эффективен для труб большого диаметра и толстых стенок, но требует настройки оборудования под конкретный типоразмер.

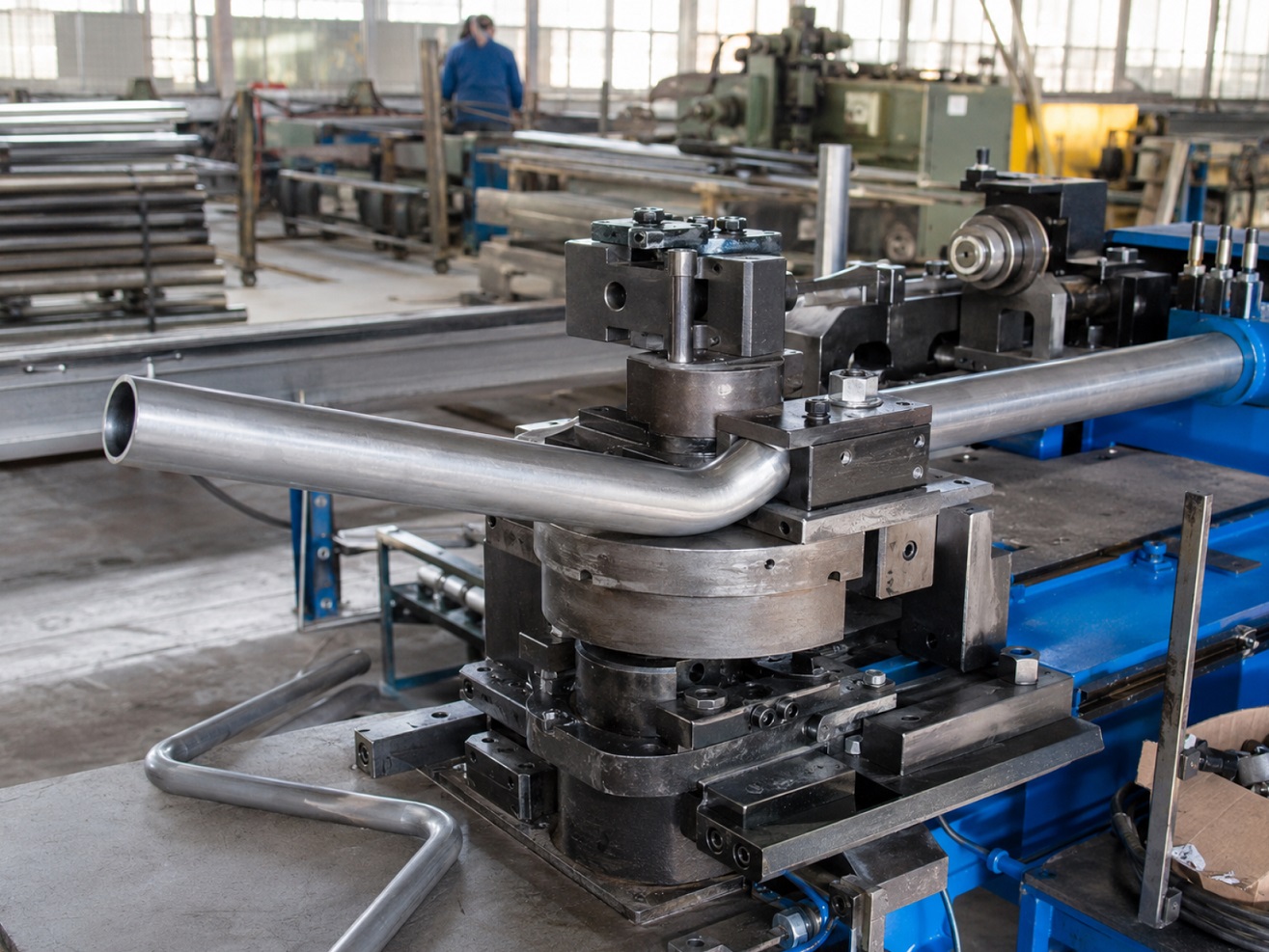

- ЧПУ?гибка применяется в серийном производстве компонентов с несколькими изгибами и заданной последовательностью операций. Программное управление повышает повторяемость геометрии, однако соответствие чертежу всё равно подтверждают контролем готовых деталей и корректировкой программы с учётом пружинения материала.
При выборе технологии важно учитывать следующие критерии: допустимую овальность сечения после гибки, наличие гофр или трещин, соответствие радиуса изгиба проектным требованиям. Например, для гидравлических систем недопустимы резкие перегибы и сужения проходного сечения, тогда как для каркасных элементов допустимы более жёсткие параметры деформации.
Особого внимания требует гибка труб из высоколегированных сталей или сплавов с ограниченной пластичностью: в таких случаях режим и оснастку подбирают с учётом конкретной марки материала, толщины стенки и требуемого радиуса. Если на предприятии нет подходящего трубогиба, дорна или опыта работы с такой заготовкой, единичную операцию часто рациональнее выполнять на специализированном участке; пример состава такой услуги - «Гибка труб».
Примеры применения гибки труб в сельскохозяйственной технике
Гибка труб широко используется при производстве разнообразной сельскохозяйственной техники - от компактных агрегатов до крупных машин. Рассмотрим несколько типовых ситуаций, где эта технология играет важную роль.

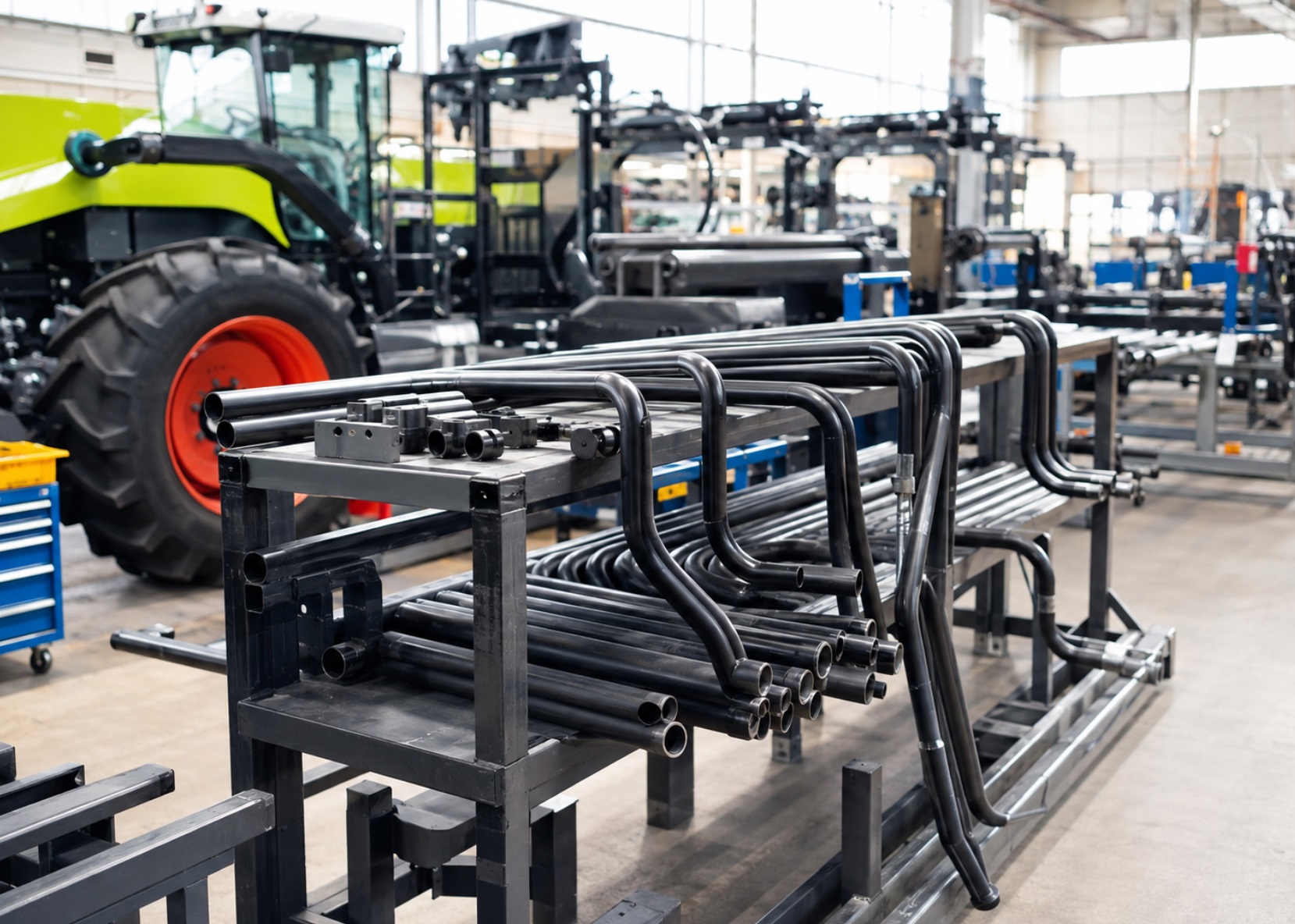

- Рамы и каркасы машин. Трубы с изогнутыми участками служат основой для создания прочных и лёгких рам тракторов, комбайнов и прицепов. Гибка позволяет формировать сложные пространственные конструкции, адаптированные под размещение узлов и агрегатов, а также под особенности эксплуатации в полевых условиях.

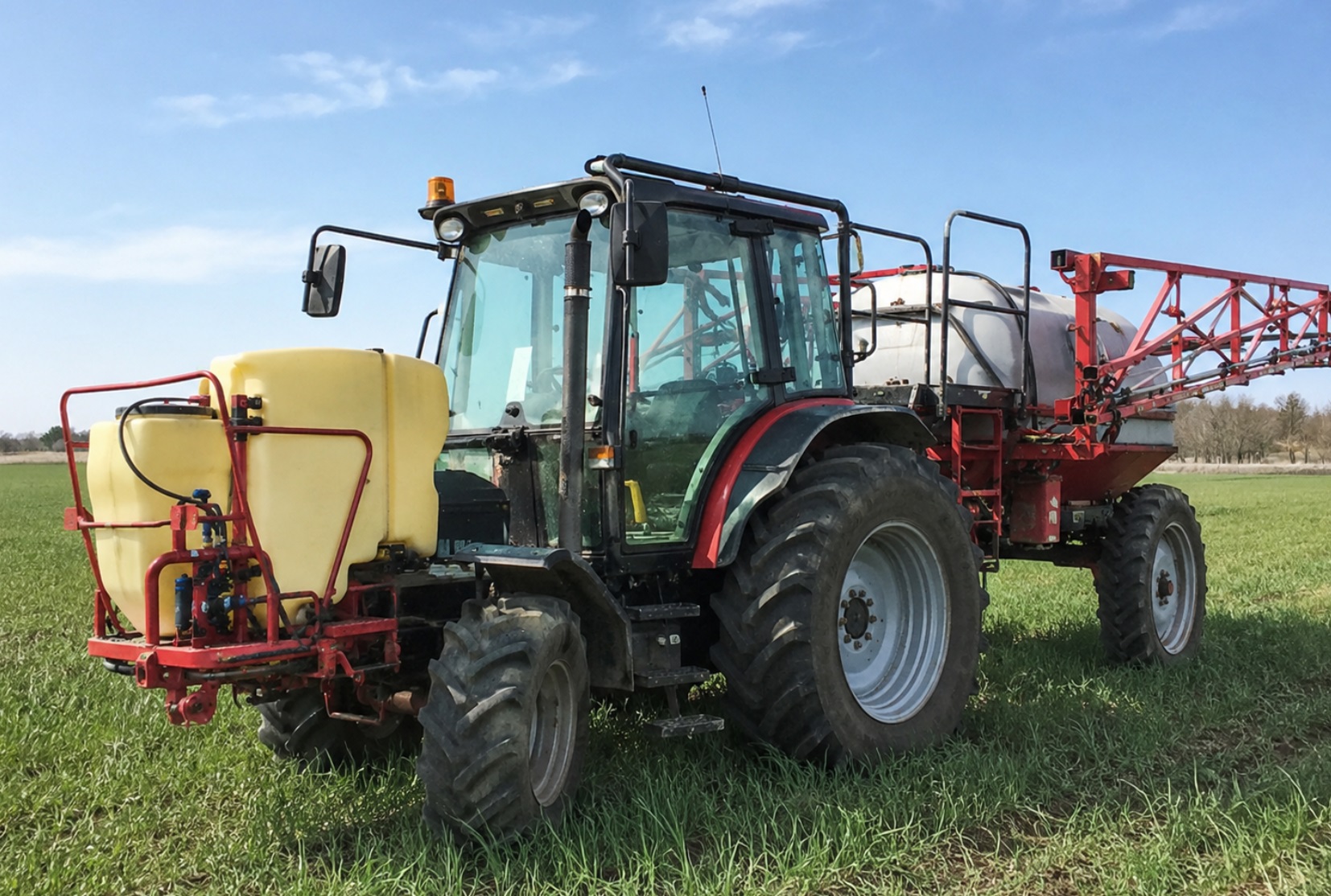

- Системы подачи жидкостей и удобрений. В опрыскивателях и разбрасывателях удобрений изогнутые трубы обеспечивают оптимальный маршрут для транспортировки рабочих жидкостей и гранул. Грамотно спроектированные изгибы минимизируют потери давления, предотвращают заторы и упрощают обслуживание системы.
- Элементы навесного оборудования. При изготовлении плугов, культиваторов и сеялок гибка труб применяется для создания креплений, тяг и соединительных элементов. Изогнутые детали помогают добиться нужной геометрии рабочих органов и обеспечить их корректное взаимодействие с почвой.
- Кабины и защитные конструкции. В кабинах операторов и защитных каркасах (ROPS) изогнутые трубы формируют дуги и рёбра жёсткости. Это повышает безопасность и комфорт эксплуатации, а также позволяет вписать элементы защиты в общий дизайн машины.
- Системы охлаждения и выхлопа. В двигателях сельхозтехники изогнутые трубы используются для прокладки патрубков системы охлаждения и выхлопных трубопроводов. Гибка помогает обойти другие узлы, сократить длину магистралей и снизить риск механических повреждений.
При реализации таких решений важно учитывать несколько нюансов: радиус изгиба должен исключать деформацию стенок и сужение проходного сечения, а места сгибов - сохранять прочность при динамических нагрузках. Кроме того, выбор способа гибки зависит от материала трубы и требований к точности геометрии.
Преимущества использования гибки труб в производстве
Гибка труб в производстве сельскохозяйственной техники даёт ряд практических преимуществ, которые влияют на эффективность изготовления и эксплуатационные качества готовой продукции. Прежде всего, технология позволяет создавать детали сложной пространственной формы без использования сварных соединений снижает риск возникновения очагов коррозии и потенциальных точек ослабления конструкции в местах швов.
Ещё одно значимое преимущество - экономия материала. За счёт точной гибки удаётся минимизировать отходы: в отличие от сборки из коротких отрезков с соединениями, длинная труба гнётся под нужные углы и радиусы, что сокращает потребность в дополнительных крепёжных элементах и стыковочных деталях. Это особенно актуально при серийном производстве, где суммарный эффект экономии становится ощутимым.
С точки зрения проектирования гибка расширяет конструкторские возможности. Инженеры могут:
- реализовывать нестандартные геометрические решения, адаптированные под специфику сельскохозяйственных машин;
- оптимизировать компоновку узлов - например, прокладывать трубопроводы гидросистем с минимальным количеством пересечений и помех для других агрегатов;
- снижать общую массу конструкции за счёт рационального распределения материала и устранения избыточных элементов.
В эксплуатации изделия с гнутыми трубами могут демонстрировать хорошую надёжность при корректном проектировании и изготовлении. Плавные изгибы лучше противостоят динамическим нагрузкам и вибрациям, типичным для работы в полевых условиях, чем конструкции с резкими переходами и соединениями. Кроме того, гладкие внутренние каналы гнутых труб уменьшают гидравлическое сопротивление в системах подачи жидкостей, что положительно сказывается на эффективности работы гидравлики.
- Среди нюансов применения стоит отметить необходимость тщательного подбора режимов гибки под конкретный сплав и толщину стенки - чрезмерное усилие или неверный радиус могут привести к утончению стенки, гофрам или трещинам. Поэтому критически важна квалификация оператора и точность настройки оборудования.
- Гибка труб играет значимую роль в производстве сельскохозяйственной техники: она позволяет создавать конструкции сложной формы, адаптированные к специфическим задачам аграрного сектора. Гибкие технологические решения помогают оптимизировать габариты и массу узлов, учитывать особенности эксплуатации в полевых условиях.
Применение этой технологии открывает возможности для разработки более функциональных и удобных в использовании машин - от элементов навесного оборудования до каркасных конструкций. Это способствует совершенствованию сельхозтехники и повышению эффективности аграрного производства.
