Пожарные рукава: классификация, технические характеристики и особенности применения

Пожарный рукав https://chelny.tatpolimer-trade.ru/productions/rukava_pozharnye/ это гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ под давлением или самотеком. Это критически важный элемент системы пожаротушения, от надежности которого напрямую зависит успех борьбы с огнем.

Современный рынок предлагает широчайший ассортимент этих изделий, различающихся по назначению, конструкции, материалу изготовления и эксплуатационным характеристикам.

Всасывающие гофрированные рукава класса "В" группы 1

Всасывающие гофрированные рукава класса "В" группы 1 представляют собой специализированные изделия, предназначенные для забора воды из открытых водоемов, резервных емкостей и других источников водоснабжения с помощью пожарных насосов и мотопомп. Главная конструктивная особенность этих рукавов наличие внутренней металлической спирали, которая обеспечивает жесткость и предотвращает сплющивание стенок под действием вакуума.

• Спираль изготавливается из оцинкованной или нержавеющей стали, что гарантирует длительный срок службы даже при контакте с агрессивными средами. Внешний слой рукава выполнен из специальной резины с текстильным армированием, что придает изделию прочность и устойчивость к механическим повреждениям.
• Технические характеристики всасывающих рукавов данной модификации строго регламентированы. Рабочее давление для группы 1 не предусмотрено эти рукава работают исключительно на всасывание, однако они способны выдерживать кратковременные пиковые нагрузки. Вакуумные характеристики достигают 0,08 МПа, что позволяет осуществлять эффективный забор воды с глубины до 8 метров.

Температурный диапазон эксплуатации составляет от -35°C до +90°C, что делает их пригодными для использования в различных климатических условиях. Внутренний диаметр варьируется от 25 до 150 мм, а стандартная длина скатки составляет 4 метра, что обусловлено габаритами пеналлов пожарных машин.

Особого внимания заслуживает конструкция концевых элементов всасывающего рукава. На концах изделия предусмотрены мягкие резиновые манжеты, которые обеспечивают герметичное соединение с всасывающей сеткой и насосным оборудованием. Рукава поставляются без соединительных головок их установка производится непосредственно в процессе комплектации пожарного автомобиля или мотопомпы.

Масса одного погонного метра рукава диаметром 125 мм составляет не более 6,3 кг, а радиус изгиба достигает 600 мм, что важно учитывать при прокладке рукавных линий в ограниченном пространстве.

Напорно-всасывающие гофрированные рукава класса "В" группы 2

Напорно-всасывающие гофрированные рукава класса "В" группы 2 являются универсальными изделиями, способными работать как в режиме всасывания, так и в режиме подачи воды под давлением. Это достигается за счет усиленной конструкции с двойным армированием и специальной резиновой смесью, устойчивой к гидравлическим ударам.

• Основное отличие от рукавов группы 1 заключается в способности выдерживать рабочее давление до 0,2-0,3 МПа в напорном режиме, что позволяет использовать их не только для забора воды, но и для перекачки жидкости между емкостями или подачи ее к очагу пожара на небольшие расстояния.
• Конструктивно напорно-всасывающий рукав включает трехслойную структуру: внутренний резиновый слой, текстильный каркас из высокопрочных синтетических нитей и наружное резиновое покрытие. Внутренняя металлическая спираль сохраняет жесткость при всасывании и дополнительно армирует изделие в напорном режиме. Стандартная длина рукава также составляет 4 метра, что стандартизировано для размещения в пеналлах пожарных машин.
• Диапазон рабочих температур расширен до -60°C для специальных исполнений, что особенно актуально для регионов с суровым климатом.

Особенностью применения напорно-всасывающих рукавов является необходимость использования всасывающих сеток при работе с сильно загрязненной водой. Это предотвращает попадание крупных механических частиц в насос и продлевает срок службы оборудования. Вакуумные характеристики аналогичны рукавам группы 1 разрежение 0,08 МПа, что обеспечивает совместимость со всеми типами пожарных насосов.

На практике рукава группы 2 часто используются при ликвидации пожаров в сельской местности, где нет централизованного водоснабжения, а также при тушении техногенных возгораний с использованием резервных емкостей.

Рукава пожарные для пожарного крана (РПК)

Рукава для пожарных кранов (РПК) представляют собой отдельную категорию напорных рукавов, предназначенных для комплектации внутренних и наружных пожарных кранов в зданиях и сооружениях. Основное отличие от рукавов для пожарных машин меньшее рабочее давление, составляющее 1,0 МПа, что обусловлено параметрами стационарных насосных установок зданий. Условный проход таких рукавов варьируется от 25 до 65 мм, а длина составляет от 10 до 20 метров в зависимости от требований проекта.

Внутренняя гидроизоляционная камера рукавов РПК изготавливается из полимерных материалов, обеспечивающих минимальное гидравлическое сопротивление и герметичность. Внешний слой, как правило, не имеет специального защитного покрытия, что удешевляет изделие без потери функциональности.

Каркас рукава может быть изготовлен как из синтетических, так и из натуральных волокон, однако современные стандарты отдают предпочтение полиэфирным и полиамидным нитям, обеспечивающим лучшую устойчивость к гниению. Маркировка РПК-Н и РПК-В указывает на предназначение для наружного или внутреннего размещения.

Технические требования к рукавам для пожарных кранов регламентируются ГОСТ Р 51049-2008, который устанавливает допустимые значения относительного удлинения (не более 5%), увеличения диаметра (не более 10%) и массы одного метра.

Срок службы таких рукавов составляет не менее 10 лет при условии регулярного технического обслуживания. В процессе эксплуатации важнейшим фактором является периодичность гидравлических испытаний, которые проводятся не реже одного раза в 6 месяцев. Испытательное давление составляет 1,25 от рабочего, что гарантирует запас прочности при штатном использовании.

Латексированные пожарные рукава

Латексированные пожарные рукава относятся к категории высокотехнологичных изделий, производство которых требует использования натурального сырья премиального качества.

Основным материалом служит латекс марки REVULTEX LR, поставляемый из Малайзии. Технология производства включает процесс равномерной пропитки тканевого каркаса латексной смесью, в результате чего формируется как внутренняя гидроизоляционная камера, так и наружное защитное покрытие. Такой подход обеспечивает полную герметичность изделия при сохранении высокой гибкости и эластичности.

Одно из ключевых преимуществ латексированных рукавов их гидрофобные свойства. Внутренняя поверхность обладает пониженным коэффициентом трения, что увеличивает скорость прохождения водяного потока и уменьшает потери напора.

Кроме того, латексное покрытие проявляет стойкость к плесени и гниению, что особенно важно при длительном хранении в условиях повышенной влажности. Рукава такого типа относятся к специальному исполнению по износостойкости (маркировка "И"), что означает способность выдерживать многократные перегибы без потери прочностных характеристик. Климатическое исполнение УХЛ1 позволяет эксплуатировать их в умеренном и холодном климате.

Латексированные рукава выпускаются с условным проходом DN 50, 65, 80 и 150 мм на рабочее давление 1,6 МПа для диаметров до 80 мм и 1,2 МПа для DN 150. Длина стандартной скатки составляет 20 метров, однако возможна комплектация 40-метровыми отрезками. Разрывное давление для DN 50 и DN 65 достигает 3,5 МПа, что обеспечивает значительный запас прочности.

Масса одного метра рукава DN 50 не превышает 0,45 кг, что облегчает процесс прокладки рукавных линий. Срок службы латексированных рукавов, при соблюдении рекомендаций по хранению и эксплуатации, превышает 10 лет.

Пожарные рукава типа "Латекс"

Термин "рукава типа Латекс" часто используется для обозначения напорных пожарных рукавов с покрытием на основе латекса, однако важно понимать технологические нюансы. В отличие от полностью латексированных изделий, где пропитка проводится по всей структуре материала, рукава типа Латекс могут иметь только внутреннее гидроизоляционное покрытие из латекса при сохранении наружного текстильного каркаса без защитного слоя.

• Это снижает стоимость изделия, но несколько уменьшает его износостойкость. Такие компромиссные решения применяются для комплектации пожарных кранов и оборудования, не подвергающегося интенсивному механическому воздействию.
• Технология нанесения латексного покрытия включает каландрирование или экструзионный метод, обеспечивающий равномерное распределение материала по внутренней поверхности каркаса. Толщина покрытия должна быть не менее 0,3 мм по ГОСТ Р 51049-2008, что гарантирует герметичность при рабочем давлении.
• Рукава типа Латекс демонстрируют меньшую эластичность по сравнению с полностью латексированными аналогами, однако сохраняют основные преимущества низкий коэффициент гидравлического сопротивления и устойчивость к биологическим факторам. Температурный диапазон эксплуатации таких рукавов несколько уже и составляет от -40°C до +70°C.
• При выборе между полностью латексированным рукавом и рукавом типа Латекс необходимо учитывать условия эксплуатации. Для пожарных машин, используемых в тяжелых условиях и подвергающихся частым перемоткам, рекомендуется полностью латексированный вариант с наружным защитным слоем. Для стационарных систем пожаротушения в зданиях, где рукава большую часть времени находятся в сложенном состоянии, экономически целесообразнее применять рукава типа Латекс.

В любом случае, оба типа требуют соблюдения условий хранения талькирования перед скаткой и периодической перекатки для предотвращения слеживания.

Пожарные рукава "Стандарт"

Категория "стандартных" пожарных рукавов охватывает широкий ассортимент изделий, производимых в соответствии с базовыми требованиями ГОСТ Р 51049-2008 без применения специальных технологических улучшений.

• Каркас таких рукавов изготавливается из комбинации натуральных и синтетических нитей с последующей пропиткой водонепроницаемыми составами. Внутреннее гидроизоляционное покрытие выполняется из резиновых смесей общего назначения. Отсутствие наружного защитного слоя и специальных добавок делает эти рукава наиболее доступными по цене.
• Стандартные рукава могут иметь различные варианты исполнения: с внутренним покрытием и без него (из натуральных волокон). Рукава без покрытия из льняных или льноджутовых нитей требуют обязательного смачивания перед подачей воды, поскольку в сухом состоянии их каркас пропускает жидкость.
• Такие рукава обладают меньшей стоимостью, но уступают по сроку службы и требуют более тщательного ухода. Рукава с внутренним покрытием лишены этого недостатка и готовы к применению немедленно, однако имеют меньшую гибкость при отрицательных температурах из-за особенностей резиновых смесей.
• Условный проход стандартных рукавов варьируется от 25 до 150 мм, рабочее давление от 1,0 до 3,0 МПа в зависимости от назначения (РПК, РПМ-1,6, РПМ-3,0). Масса одного метра при DN 50 не превышает 0,45 кг, а относительное удлинение при рабочем давлении 5%. Стандартные рукава относятся к категории "общего исполнения" по стойкости к внешним воздействиям, что определяет их применение в типовых условиях без агрессивных сред и экстремальных температур.
• При этом срок службы при правильной эксплуатации достигает 5-7 лет, после чего рукава подлежат списанию или капитальному ремонту с заменой поврежденных участков.

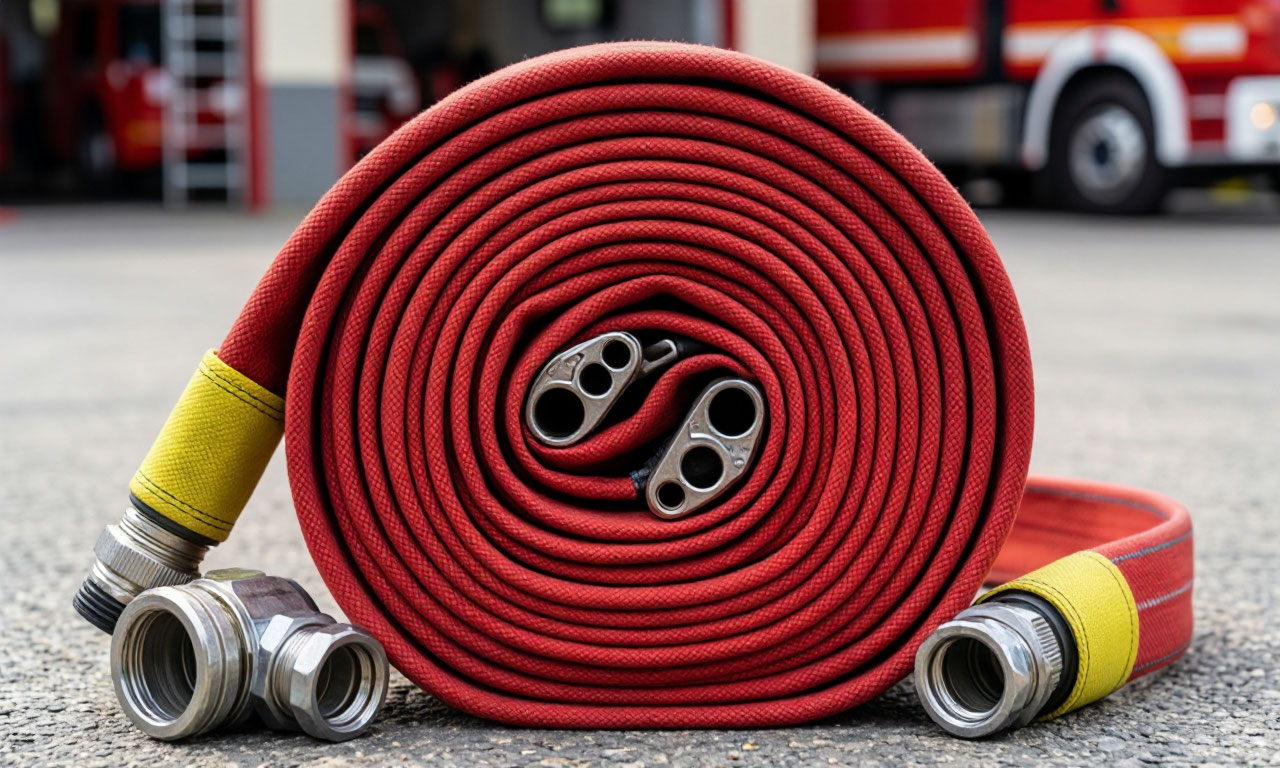

Напорные рукава "Армтекс" по ГОСТ Р 51049-2008

Пожарные напорные рукава "Армтекс" представляют собой современные изделия с двухсторонним полимерным покрытием, производимые по технологии западноевропейских компаний. Особенность этого типа заключается в том, что покрытие наносится как на внутреннюю, так и на наружную поверхность тканевого каркаса, что обеспечивает полную защиту нитей от влаги и механических повреждений.

Технология позволяет добиться ровной и гладкой поверхности с обеих сторон, что снижает гидравлические потери и облегчает очистку рукава после использования.

Рукава "Армтекс" выпускаются с условным проходом DN 40, 50, 65, а также специальное исполнение DN 19 для внутриквартирного пожаротушения. Рабочее давление составляет 1,6 МПа, испытательное 2,0 МПа, разрывное не менее 3,5 МПа. Толщина внутреннего слоя покрытия не менее 0,35 мм, прочность связи покрытия с тканью каркаса не менее 10 Н/см.

Относительное удлинение и увеличение диаметра при рабочем давлении не превышают 5%, что обеспечивает стабильность гидравлических характеристик. Срок службы рукавов "Армтекс" составляет не менее 10 лет.

Важной характеристикой рукавов "Армтекс" является их устойчивость к абразивному износу не менее 300 циклов, что позволяет выдерживать многократные перетирания о твердые поверхности. Стойкость к контактному прожигу при температуре 450°C составляет не менее 30 секунд, что дает дополнительное время для эвакуации рукава в случае контакта с открытым пламенем. Температура эксплуатации достигает -50°C, что расширяет область применения в северных регионах. Стандартная длина скатки составляет 20±1 метр.

Масса одного метра для DN 50 0,45 кг, для DN 65 0,55 кг.

Устройства для внутриквартирного пожаротушения (УВП)

Устройства внутриквартирного пожаротушения (УВП) представляют собой компактные системы первичного пожаротушения, устанавливаемые непосредственно в квартирах и небольших помещениях. Конструкция УВП включает в себя рукавный шланг длиной до 20 метров с наконечником, соединенный с отдельным запорным краном на трубопроводе холодного водоснабжения.

• В отличие от полноценных пожарных кранов, УВП не требует сложной инфраструктуры и может быть смонтировано в любом удобном месте на кухне, в ванной или прихожей.
• Технические особенности УВП включают использование рукавов малого диаметра обычно 19 мм или 25 мм, что обеспечивает достаточный расход воды для тушения локальных возгораний. Рабочее давление в системе соответствует давлению в водопроводной сети, что исключает необходимость в дополнительных насосах. Компактные размеры позволяют размещать УВП в стандартных шкафах или нишах, не занимая полезное пространство.
• При этом важно предусмотреть свободный доступ к устройству в любой момент, без необходимости отодвигать мебель или разбирать конструкции.

Современные модели УВП оснащаются поворотными кранами с углом поворота до 180°, что обеспечивает удобство подачи воды в различных направлениях. Дополнительно в комплект могут входить компактные распылительные насадки, увеличивающие эффективность тушения за счет образования водяной завесы. Установка УВП не требует специального разрешения, но должна выполняться с соблюдением требований СНиП по пожарной безопасности.

Регулярные проверки работоспособности включают гидравлические испытания рукава и контроль герметичности запорной арматуры.

Сравнительная таблица основных типов пожарных рукавов

Выбор пожарного рукава должен основываться на комплексе факторов, включая условия эксплуатации, требуемое рабочее давление, диаметр и длину рукавной линии.

Для пожарных машин, работающих в интенсивном режиме, предпочтение отдается латексированным рукавам и изделиям с усиленной износостойкостью и устойчивостью к перегибам. Для стационарных систем в зданиях рационально использовать рукава РПК или стандартные исполнения, обеспечивающие необходимую надежность при меньшей стоимости.

Периодичность проверок и испытаний регламентируется нормативными документами. Гидравлические испытания проводятся с давлением, превышающим рабочее в 1,25 раза. Визуальный осмотр рукавов должен выполняться перед каждым использованием проверяется состояние резинового покрытия, целостность соединительных головок и отсутствие перекрутов. Хранение рукавов осуществляется в скатанном состоянии на стеллажах в сухих отапливаемых помещениях, вдали от нагревательных приборов и прямых солнечных лучей.

Особое внимание уделяется маркировке рукавов, которая содержит информацию о типе, рабочем давлении, дате изготовления и результатах испытаний. Соблюдение сроков переиспытания и своевременная замена выработавших ресурс рукавов является обязательным условием обеспечения пожарной безопасности. При обнаружении даже незначительных дефектов вздутий, разрывов, потери герметичности рукав должен быть немедленно выведен из эксплуатации и заменен.

Применение в специализированных условиях

Эксплуатация пожарных рукавов в условиях низких температур требует использования специальных сортов резин, сохраняющих эластичность до -50°C. Для таких условий оптимальны рукава "Армтекс" и латексированные изделия с климатическим исполнением ХЛ.

• Важно учитывать, что даже морозостойкие рукава требуют предварительного прогрева перед эксплуатацией при температурах ниже -40°C, что достигается размещением в отапливаемых отсеках пожарных автомобилей или использованием специальных подогревающих устройств.
• При работе с агрессивными средами, нефтепродуктами или химически активными веществами необходимо применение рукавов с внутренним покрытием из маслобензостойких резин. Такие изделия имеют специальную маркировку МБС и способны выдерживать кратковременный контакт с углеводородами без потери герметичности. Однако даже специализированные рукава требуют тщательной очистки после контакта с агрессивными средами и проверки на отсутствие скрытых повреждений.
• Для подземных и шахтных систем пожаротушения разработаны специальные исполнения рукавов с повышенной устойчивостью к абразивному износу и механическим повреждениям. В таких условиях критически важна надежность соединительных головок и устойчивость покрытия к истиранию о горные породы.

Практика показывает, что применение стандартных рукавов в сложных условиях ведет к многократному сокращению срока службы и создает аварийные риски, поэтому выбор специализированного исполнения является экономически оправданным решением.
