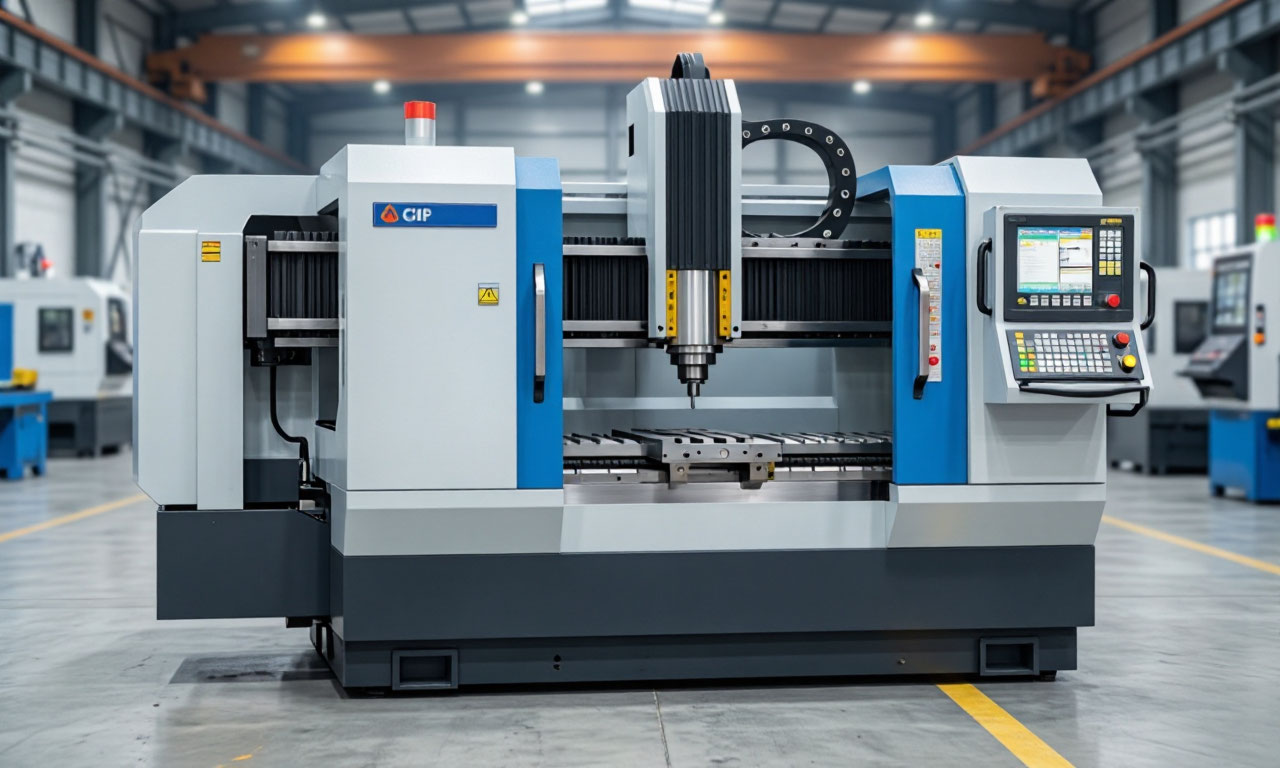

Портальные фрезерные обрабатывающие центры SLT G: Инженерное совершенство для тяжёлого машиностроения

Современное производство предъявляет жёсткие требования к оборудованию: оно должно выдерживать колоссальные нагрузки, обеспечивать микроскопическую точность и работать без сбоев на протяжении многих лет. Портальные фрезерные обрабатывающие центры серии SLT G https://www.sltgroup.ru/catalog/portalno-frezernye-ots-slt-g/ созданы именно для таких условий. Эти станки представляют собой вершину инженерной мысли в области высокоточной металлообработки крупногабаритных деталей.

Я не устаю повторять своим партнёрам: правильный выбор портального центра определяет эффективность всего производственного участка на годы вперёд. Именно поэтому стоит детально разобраться, что предлагает линейка SLT G и какие задачи она способна закрыть.

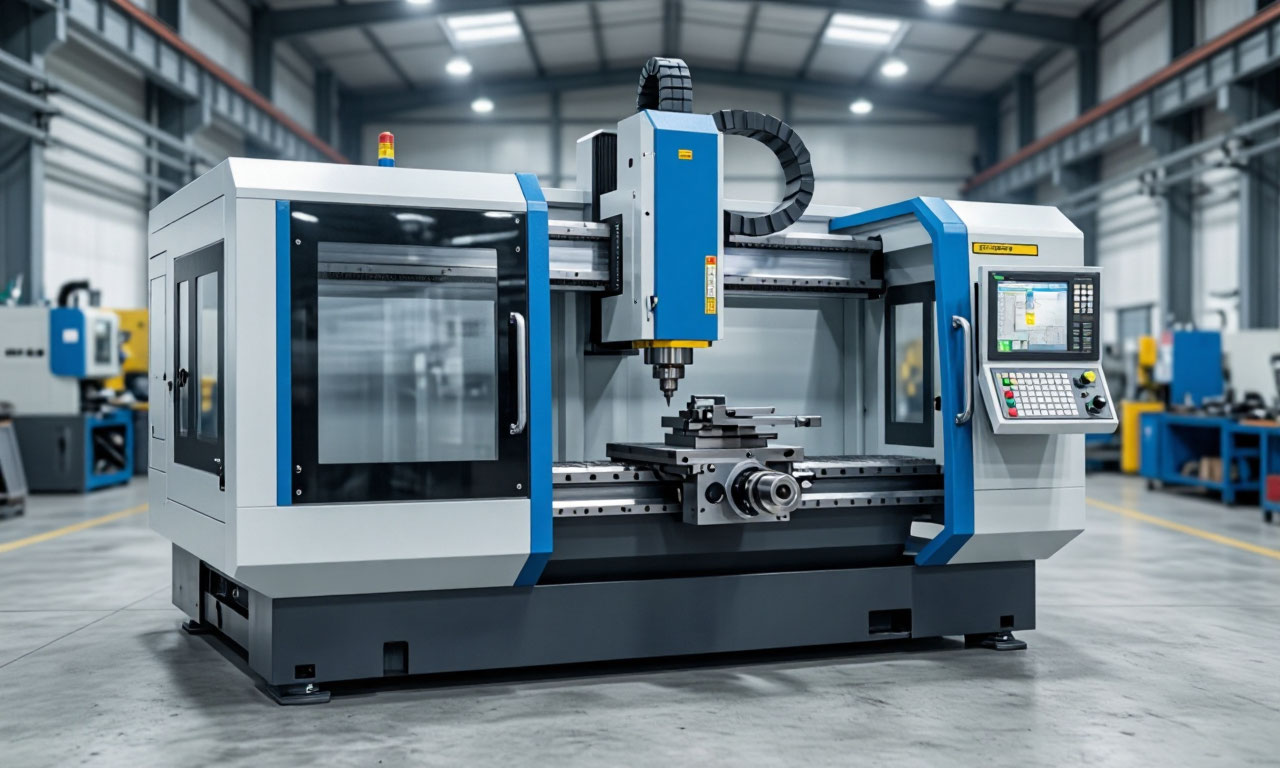

Конструктивная жёсткость как фундамент точности

Основа любого портального станка его рама. В серии SLT G инженеры применили тяжёлое литьё и усилили конструкцию основания до максимальных пределов. Такое решение не случайно: при обработке массивных заготовок возникают значительные вибрации, которые способны свести на нет все усилия по обеспечению точности.

Жёсткая портальная конструкция выполняет сразу несколько критических функций. Прежде всего, она сохраняет геометрию станка неизменной даже при высоких усилиях резания. Это значит, что инструмент движется строго по заданной траектории без отклонений, вызванных деформацией элементов конструкции. Кроме того, массивное основание эффективно гасит резонансные колебания, которые часто возникают при фрезеровании твёрдых материалов.

Опыт эксплуатации показывает, что именно недостаточная жёсткость становится причиной большинства проблем с качеством поверхности и износом режущего инструмента. Производители SLT G учли этот фактор, создавая действительно тяжёлую и стабильную платформу для высокопроизводительной обработки.

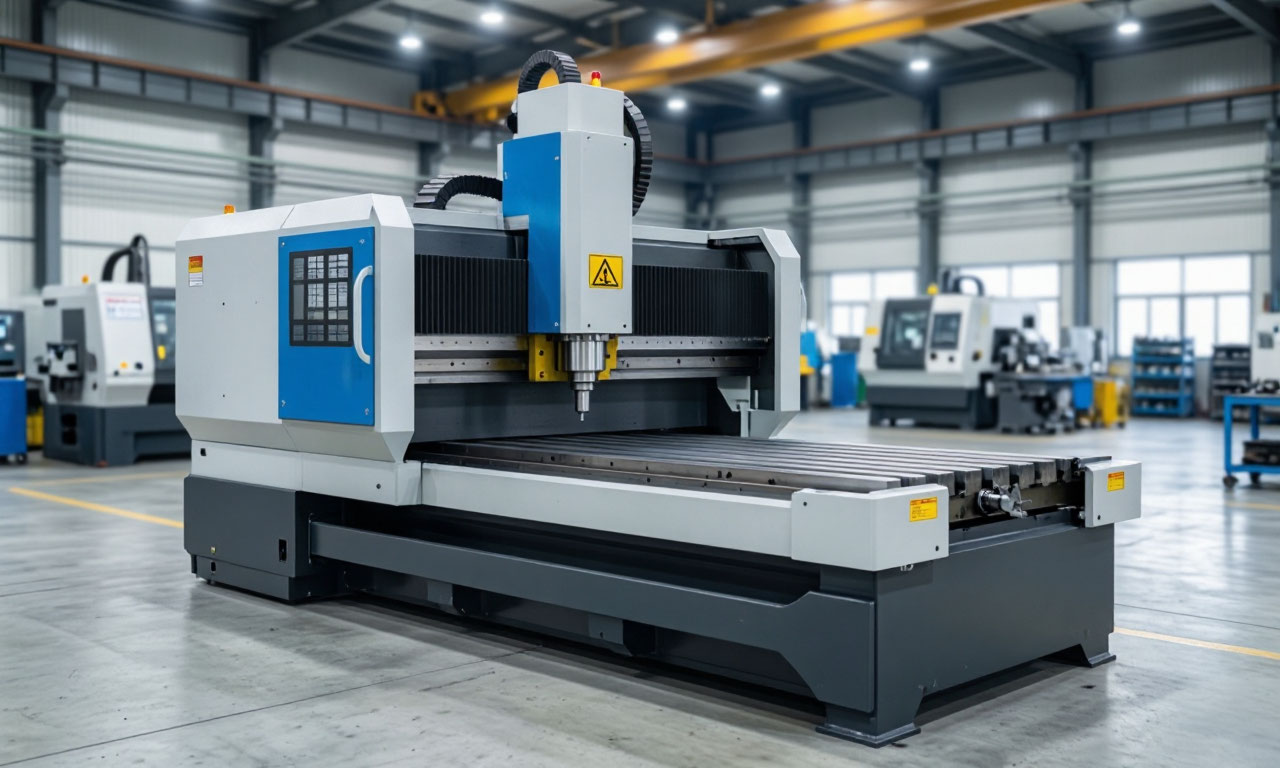

Модельный ряд. Масштабирование под любые задачи

Линейка портальных центров SLT G включает четыре базовые модели, различающиеся рабочим пространством: G2013, G2518, G3018 и G3023. Цифровые обозначения отражают максимальные ходы по осям X и Y соответственно.

Например, SLT G2013 предлагает рабочий стол 2000×1200 мм и ход по X до 2000 мм, по Y до 1300 мм. Это решение для деталей средних габаритов. Старшая модель G3023 оснащается столом 3000×2300 мм с ходом по X 3000 мм и по Y 2300 мм, позволяя обрабатывать крупногабаритные корпусные детали массой до 5 тонн.

Важный нюанс: ход по оси Z во всех моделях составляет 900 мм. Это обеспечивает достаточное вертикальное пространство для установки высоких заготовок и применения длинного инструмента. Конструкторы предусмотрели единую высоту портала, что упрощает унификацию оснастки и инструментального парка на предприятии.

Система перемещения- прецизионность в каждом движении

За позиционирование рабочих органов отвечают шарико-винтовые пары (ШВП) премиального качества. В сочетании с высокоточными линейными направляющими это обеспечивает плавность хода, минимальный люфт и повторяемость позиционирования в пределах нескольких микрон.

Быстрые перемещения достигают 15 м/мин достойный показатель для станков такого класса. При этом ускорения и замедления остаются контролируемыми благодаря современным сервоприводам с обратной связью. Для особо ответственных операций предусмотрена установка оптических линеек, которые ведут непрерывный контроль фактического положения узлов относительно заданных координат.

Многие специалисты недооценивают важность правильной смазки направляющих и ШВП. В SLT G реализована автоматическая централизованная система подачи смазки, которая дозирует материал в строго определённых объёмах и интервалах. Это продлевает срок службы механических компонентов и сохраняет их заводскую точность.

Шпиндельный узел. Сердце фрезерного центра

Шпиндели портальных центров SLT G оснащаются конусами BT50 или ISO50 стандартами, которые обеспечивают максимальную жёсткость крепления инструмента. Мощность привода достигает 22 кВт, а диапазон частот вращения ограничен 6000 об/мин.

На первый взгляд, 6000 оборотов может показаться недостаточным по сравнению с высокоскоростными обрабатывающими центрами. Но здесь важно понимать специфику: портальные станки предназначены для снятия больших объёмов металла за проход, используя инструменты большого диаметра. Для таких операций оптимальная скорость резания лежит именно в этом диапазоне.

Крутящий момент, доступный на низких оборотах, позволяет вести тяжёлое черновое фрезерование без риска остановки шпинделя. При чистовых проходах автоматическая коробка передач или двухдиапазонный привод обеспечивают плавное повышение скорости, сохраняя стабильность обработки.

Системы ЧПУ и автоматизация процессов

Управление портальными центрами SLT G строится на базе систем FANUC или Siemens мировых лидеров в области промышленной автоматизации. Выбор конкретной модели зависит от предпочтений технологов и существующего парка оборудования на производстве.

Обе системы предлагают широкие возможности для программирования сложных траекторий, включая трёхмерное контурное фрезерование. Встроенные функции адаптивного управления подачей позволяют оптимизировать режимы резания в реальном времени, снижая нагрузку на инструмент и увеличивая его стойкость.

Автоматическая смена инструмента (ATC) доступна на 24 или 32 позиции. Это решение существенно сокращает вспомогательное время при обработке сложных деталей, требующих применения десятков различных фрез и свёрл. Магазин инструмента защищён от стружки и охлаждающей жидкости, что сохраняет точность посадочных мест и продлевает ресурс инструментальных оправок.

Охлаждение и стружкоудаление. Продуманная логистика

Интенсивная обработка металлов сопровождается выделением тепла и образованием большого количества стружки. В портальных центрах SLT G реализована система охлаждения с подачей СОЖ через шпиндель и наружные сопла. Это позволяет направлять жидкость непосредственно в зону резания, снижая температуру и улучшая отвод стружки.

Конструкция станка включает эффективные стружкосборники и транспортёры для механизированного удаления отходов. Стружка непрерывно выводится из рабочей зоны и собирается в специальные контейнеры. Продуманное расположение направляющих и защитных кожухов предотвращает попадание абразивных частиц на прецизионные поверхности.

Стоит отметить, что интенсивный поток СОЖ одновременно выполняет функцию смазки трущихся пар и очистки обрабатываемой поверхности. Фильтрация жидкости осуществляется через многоступенчатую систему, обеспечивающую длительный срок службы охлаждающей эмульсии.

Отраслевые решения? Где применяется оборудование

Портальные фрезерные центры SLT G востребованы в отраслях, где требуется обработка деталей с габаритами, недоступными для консольных станков. Типичные задачи включают фрезерование литых корпусов энергетического оборудования, базовых плит и рам для тяжёлого машиностроения.

В аэрокосмической промышленности эти центры используются для обработки крупных панелей и силовых элементов каркаса. Требования к точности здесь особенно высоки, и именно жёсткость портальной конструкции позволяет достичь необходимых параметров без дополнительной ручной доводки.

Судостроение и производство компонентов для гидротехнических сооружений также активно применяют SLT G для обработки гребных валов, кронштейнов и опорных конструкций. Способность станка работать с нержавеющими и титановыми сплавами делает его универсальным инструментом в этих секторах.

Нельзя обойти стороной и инструментальную промышленность: изготовление крупных пресс-форм и штампов требует сочетания высокой точности и производительности. Портальные центры позволяют обрабатывать формующие поверхности с минимальными допусками, сокращая время последующей электродной обработки.

Дополнительные опции для расширения функциональности

Базовая конфигурация SLT G решает широкий круг задач, но для специфических производств предусмотрен ряд опций. Универсальные фрезерные головки с изменяемым углом наклона расширяют возможности обработки сложных поверхностей, включая наклонные плоскости и отверстия под углом.

Датчики измерения инструмента с лазерным или контактным принципом действия позволяют автоматически контролировать состояние режущего инструмента и вносить коррективы в программу обработки. Это особенно важно при длительных циклах, когда износ фрезы может повлиять на размеры готовой детали.

Системы высокого давления для подачи СОЖ (до 70 бар) улучшают проникновение жидкости в зону резания при глубоком сверлении и обработке закрытых полостей. В сочетании с внутренним подводом охлаждения через шпиндель это существенно повышает производительность операций сверления и растачивания.

Советы по эксплуатации

• Правильный монтаж и выверка портального центра критический этап, от которого зависит вся дальнейшая работа. Основание станка должно устанавливаться на виброизолирующие опоры с последующей точной регулировкой уровня. Температурные деформации могут вносить искажения в геометрию, поэтому помещение для станка должно поддерживать стабильный температурный режим.
• Регулярный контроль состояния ШВП и направляющих через систему автоматической смазки позволит избежать преждевременного износа. Даже при использовании качественных смазочных материалов необходимо проверять их подачу на каждом узле, очищая смазочные каналы от загрязнений.
• При работе с тяжёлыми заготовками важно правильно распределять нагрузку на рабочий стол, используя дополнительные опорные элементы и прихваты. Превышение максимальной нагрузки на стол (до 5 тонн) может привести к деформации и потере точности позиционирования.
• Программирование обработки на портальных центрах требует учёта динамики станка. Резкие изменения направления движения приводят к дополнительным нагрузкам на приводы и снижению ресурса механических компонентов. Оптимизация траекторий сглаживанием переходов позволяет сохранить точность и продлить срок службы оборудования.

Экономическая эффективность инвестиций

Вложение в портальный фрезерный центр SLT G окупается за счёт нескольких факторов. Прежде всего, это снижение трудоёмкости обработки крупных деталей операции, которые ранее занимали несколько установов на меньших станках, теперь выполняются за один проход. Сокращение вспомогательного времени благодаря ATC и быстрого перемещения инструмента между позициями увеличивает общую производительность.

Высокая точность обработки снижает процент брака и необходимость в доводочных операциях. Для многих деталей чистовое фрезерование на SLT G заменяет последующую шлифовку или ручную подгонку, что существенно сокращает производственный цикл.

Надёжность конструкции и применение комплектующих от ведущих мировых производителей (NSK, HIWIN, PMI) гарантируют длительный срок службы без капитальных ремонтов. Даже при интенсивной двухсменной работе станки сохраняют заданные технические характеристики на протяжении многих лет.

При выборе модели я рекомендую закладывать запас по размерам стола не менее 20% от текущих потребностей. Практика показывает, что производственные задачи имеют свойство расширяться, и дополнительное рабочее пространство всегда находит применение. Удачный выбор портального центра сегодня это инвестиция в технологические возможности предприятия на десятилетие вперёд.
