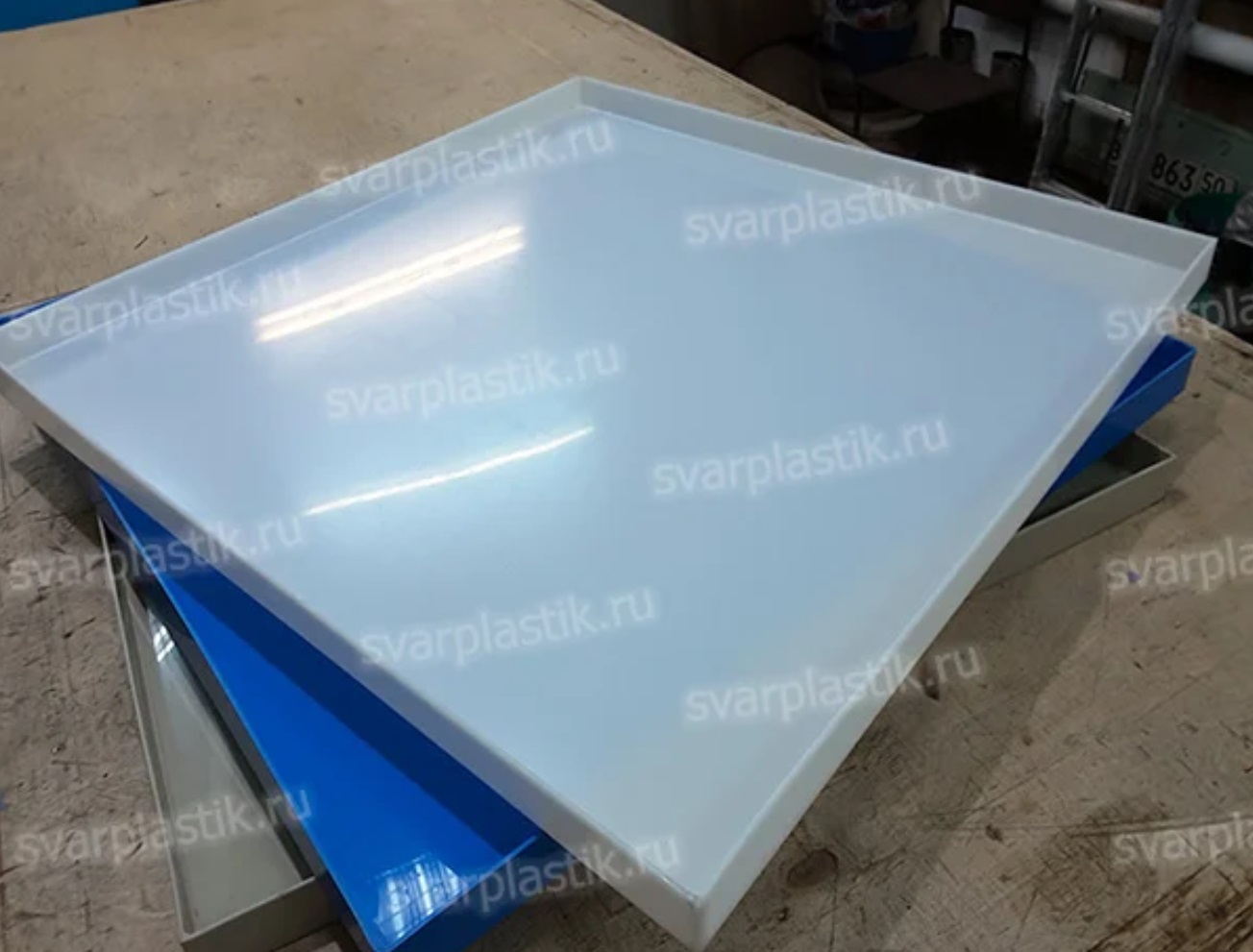

Сегодня пластиковый поддон с бортами представляет собой специализированную тару, используемую для хранения, транспортировки и организации рабочих зон на промышленных предприятиях, в складских комплексах и логистических центрах.
Такие конструкции, как правило, изготавливаются из листового полипропилена или полиэтилена методом сварки, что обеспечивает высокую герметичность и прочность соединений. Использование полимерных материалов гарантирует химическую стойкость к большинству агрессивных сред, а также устойчивость к влаге и перепадам температур.
Конструктивные особенности поддона с бортами из листовых полимеров

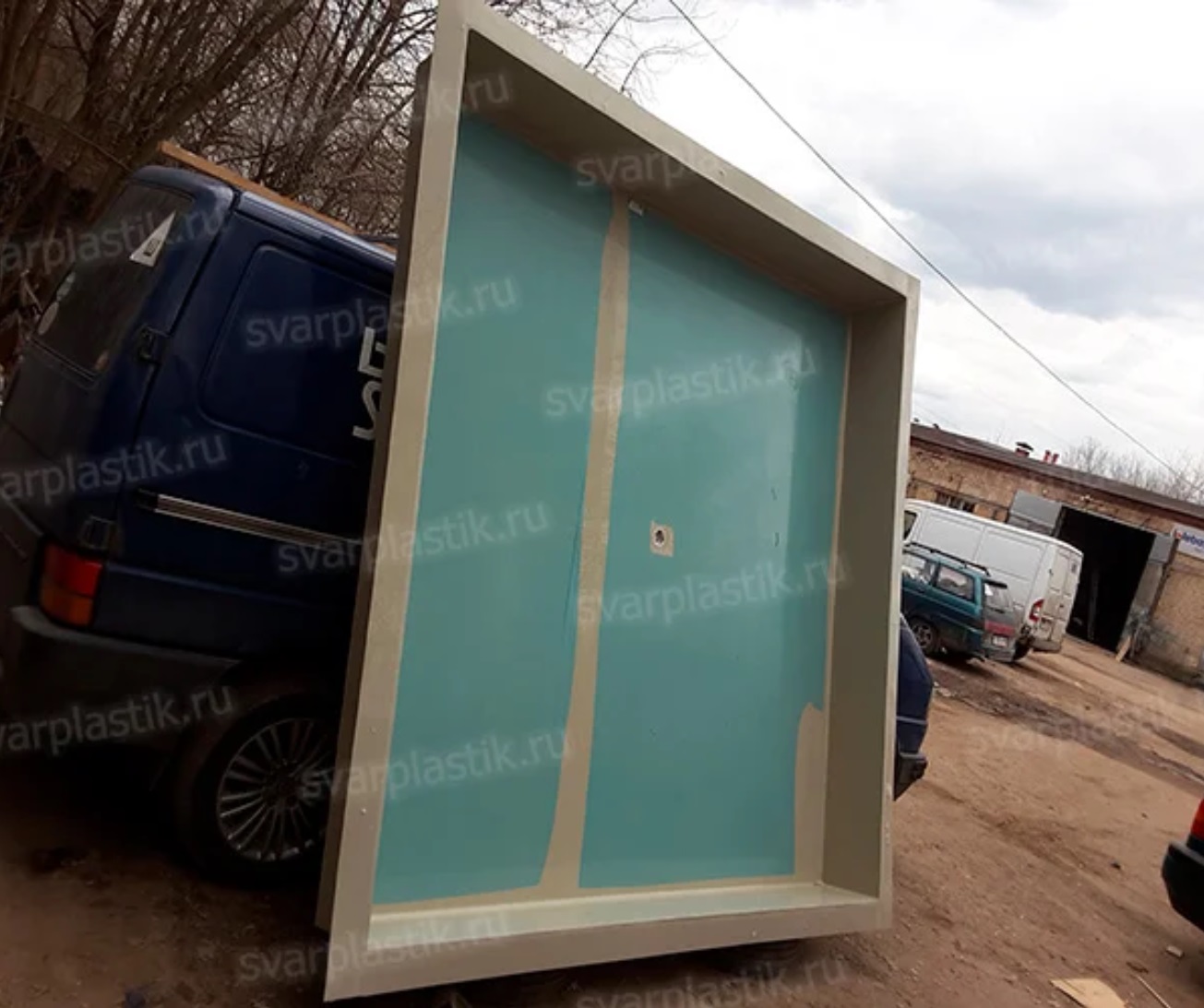

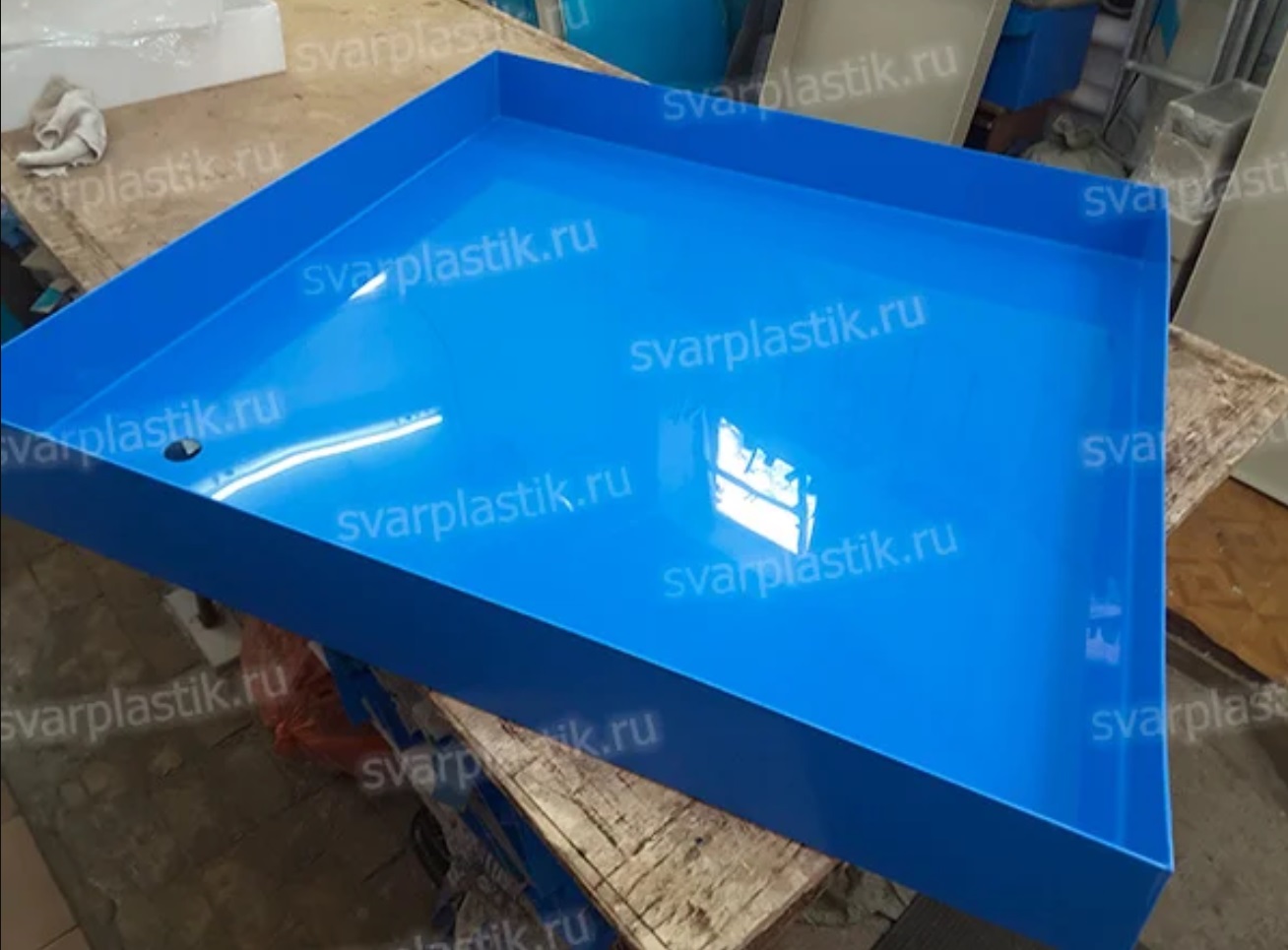

Поддон с бортами из листового пластика представляет собой конструкцию коробчатой формы с днищем, боковыми стенками и дополнительными ребрами жесткости. Борты могут варьироваться по высоте от 50 до 300 мм в зависимости от назначения изделия. В стандартной конфигурации используются листы толщиной от 5 до 15 мм, что обеспечивает необходимую жесткость и грузоподъемность конструкции. Для усиления днища и стенок могут применяться дополнительные ребра жесткости, которые также соединяются сваркой.
Материалом изготовления служат листы полиэтилена низкого давления (ПНД) или полипропилена (ПП). Полиэтилен обладает высокой эластичностью и ударопрочностью, стойкостью к воздействию кислот и щелочей. Полипропилен отличается повышенной жесткостью и термической стабильностью, выдерживает более высокие нагрузки при меньшей толщине стенок.
Выбор конкретного материала определяется условиями эксплуатации: для работы с агрессивными химическими средами чаще используют полиэтилен, для повышенных нагрузок - полипропилен.
Поддоны могут оснащаться интегрированными ручками для удобства ручного перемещения, что особенно актуально для небольших изделий. Возможно изготовление конструкций с дополнительными элементами: ребрами жесткости, усиленными угловыми соединениями, дренажными отверстиями.
Толщина стенок и дна рассчитывается исходя из предполагаемых статических и динамических нагрузок, удельного веса хранимого содержимого.
Ручная сварка экструдером? Технология и оборудование
Ручная экструзионная сварка является основным методом соединения листовых полимеров при изготовлении поддонов с бортами. Процесс осуществляется с помощью специального инструмента - ручного сварочного экструдера, который подает расплавленный полимерный пруток в зону соединения. Аппарат оснащен шнековым механизмом подачи материала и системой нагрева воздуха, разогревающего кромки деталей перед нанесением сварочной массы.
- Современные экструдеры, позволяют производить сварку со скоростью до 2,3 кг/ч для полиэтилена и до 2,0 кг/ч для полипропилена при использовании прутка диаметром 4 мм. Температурный режим регулируется независимо для воздушного потока и расплавляемого материала, что обеспечивает оптимальные условия сварки для каждого типа полимера. Температура воздушного потока может достигать 350°C, температура расплава - 260°C.
- Особое внимание при экструзионной сварке уделяется подготовке свариваемых поверхностей. Кромки листов должны быть очищены от загрязнений, обезжирены и иметь необходимый угол разделки.
- Для обеспечения качественного соединения выполняют предварительный подогрев зоны сварки и последующий нагрев свариваемых поверхностей до температуры плавления. Процесс требует от оператора определенных навыков: важно выдерживать постоянную скорость подачи прутка, равномерно распределять сварочный материал и контролировать степень проплавления.
- Глубина проплавления шва должна составлять не менее толщины свариваемых листов. При изготовлении поддонов ответственных конструкций может потребоваться двухсторонняя сварка шва для обеспечения полной герметичности.
Для контроля температуры расплава в современных экструдерах используется встроенная система измерения непосредственно в сварочной зоне, что позволяет минимизировать отклонения от заданных параметров.
Применение сварочного фена в изготовлении поддонов
Сварочный фен является вспомогательным, но необходимым инструментом при изготовлении поддонов методом ручной сварки. Он используется для предварительного подогрева свариваемых поверхностей, а также для создания оптимального температурного фона в зоне сварки. Промышленные фены, например, HT1600 с мощностью 1,6 кВт и температурой нагрева до 700°C, позволяют производить точечный нагрев крупных деталей и создавать необходимые условия для формирования качественного сварного соединения.
Помимо предварительного нагрева, фен применяется для правки деформированных элементов поддона и локального прогрева пластика при корректировке геометрии. Известны случаи использования промышленного фена для правки поддонов из полиамида: нагрев рихтовочных пластин до температуры 55-60°C позволяет эффективно исправлять деформации без оплавления самого изделия.
Контроль температуры в таких операциях часто осуществляется на ощупь: если оператор не может держать поверхность более 1-2 секунд, температура достигла необходимого значения.
При монтаже поддонов из листового пластика фен применяется для сварки внахлест полимерных гидроизолирующих покрытий, мембран и пленок, а также для соединения различных элементов конструкций. Возможности регулировки температуры позволяют подбирать оптимальные режимы для каждого типа полимера, что особенно важно при работе с разнородными материалами. С помощью фена можно производить сгибание и формовку пластиковых листов для получения необходимой конфигурации бортов и днища поддона.
Стыковая сварка на стационарном оборудовании
Станки стыковой сварки используются для соединения листовых полимеров при изготовлении крупных поддонов или для сращивания нескольких листов для получения нестандартных размеров. Такое оборудование, например, ПРОСВАР С 500 ПЛЮС, работает с трубами и листами диаметром до 500 мм и развивает давление до 160 бар. Аппарат комплектуется центратором из нержавеющей стали с четырьмя зажимами, обеспечивающими точное позиционирование деталей во время сварки.
Нагревательный элемент покрыт антипригарным слоем, предотвращающим прилипание пластика.
Процесс стыковой сварки включает несколько последовательных этапов: механическая обработка торцов свариваемых поверхностей с помощью торцевателя, нагрев деталей до температуры плавления, прижатие расплавленных поверхностей и выдержка под давлением до полного остывания шва. Для контроля температуры используется электронный терморегулятор, а манометр позволяет отслеживать давление в процессе сварки. Торцеватель, входящий в комплект, обеспечивает идеально ровную поверхность стыка, что критично для качества соединения.
Стыковая сварка позволяет получать равнопрочные соединения, не уступающие по прочности основному материалу. Для полиэтилена и полипропилена, применяемых при изготовлении поддонов, стыковые швы могут работать как при статических, так и при динамических нагрузках.
Аппараты оснащены гидроаккумуляторами, которые поддерживают давление в системе даже после отключения напряжения, что гарантирует стабильность параметров сварки на протяжении всего цикла охлаждения.
Материалы? Полиэтилен и полипропилен для поддонов
Выбор между полиэтиленом и полипропиленом определяется условиями эксплуатации поддона. Полиэтилен низкого давления (ПНД) отличается высокой эластичностью и ударопрочностью, что критично при динамических нагрузках и возможных падениях. Материал сохраняет работоспособность при температурах до -60°C и выдерживает воздействие большинства кислот, щелочей и агрессивных сред. Срок службы изделий из полиэтилена при соблюдении условий эксплуатации может достигать 50 лет.
Полипропилен обладает большей жесткостью и термической стабильностью по сравнению с полиэтиленом. При меньшей плотности (0,9 г/см³ против 0,94-0,96 г/см³ у полиэтилена) полипропилен имеет более высокий модуль упругости и лучше сопротивляется деформации. Максимальная рабочая температура для полипропилена достигает 100°C, в то время как для полиэтилена она ограничена 60-70°C.
Это делает полипропилен предпочтительным материалом для поддонов, эксплуатируемых в условиях повышенных температур или требующих высокой жесткости конструкции.
Оба материала устойчивы к воздействию влаги, не впитывают запахи и легко моются, что особенно важно для поддонов, используемых в пищевой промышленности или в условиях повышенных санитарных требований. Гладкая непористая поверхность предотвращает налипание загрязнений и облегчает дезинфекцию. Важным параметром является химическая стойкость: оба материала устойчивы к воздействию солей, большинства кислот и щелочей, но полиэтилен проявляет более высокую стойкость к органическим растворителям.
Сравнительная характеристика полимерных материалов
| Характеристика | Полиэтилен низкого давления (ПНД) | Полипропилен (ПП) | Практическое значение для поддона |
|---|---|---|---|
| Плотность, г/см³ | 0,94-0,96 | 0,90 | Влияет на вес изделия |
| Модуль упругости, МПа | до 800 | до 1500 | Определяет жесткость стенок и днища |
| Максимальная рабочая температура, °C | 60-70 | до 100 | Ограничивает условия эксплуатации |
| Ударная вязкость при -20°C, кДж/м² | высокая (нехрупкое разрушение) | средняя (возможно хрупкое разрушение) | Важно при транспортировке в холодных условиях |
| Стойкость к УФ-излучению | низкая (требуется стабилизация) | низкая (требуется стабилизация) | Влияет на срок службы при хранении вне помещений |
Рекомендуемые параметры сварки для полимеров
| Параметр | Полиэтилен (ПНД) | Полипропилен (ПП) | Последствия нарушения |
|---|---|---|---|
| Температура нагрева, °C | 210-230 | 230-260 | Непровар или термодеструкция |
| Скорость подачи прутка, кг/ч | до 2,3 | до 2,0 | Неравномерный шов, поры |
| Давление при стыковой сварке, бар | до 160 | до 160 | Деформация или недостаточное уплотнение |
| Время охлаждения на 1 мм толщины, мин | 1,5 | 1,5 | Внутренние напряжения, коробление |
| Температура воздуха (фен), °C | до 700 | до 700 | Перегрев, потеря свойств материала |
Советы по эксплуатации и обслуживанию
При эксплуатации поддонов с бортами необходимо учитывать допустимые статические и динамические нагрузки. Даже при использовании материалов, стабилизированных к ультрафиолетовому излучению, не рекомендуется постоянное воздействие прямых солнечных лучей. Периодический осмотр сварных швов позволяет выявить возможные дефекты соединений на ранней стадии. При обнаружении трещин или разгерметизации швов возможно проведение ремонта методом ручной экструзионной сварки.
Очистка поддонов должна производиться с использованием нейтральных моющих средств, не содержащих абразивных частиц. Для удаления стойких загрязнений допустимо применение мягких щеток и губок. При работе с агрессивными средами необходимо промывать поддоны водой после каждого использования. Периодическая проверка геометрии поддона позволяет своевременно выявлять деформации и проводить их правку.
Сварные соединения требуют особого внимания: на их поверхности не должно быть раковин, пор, посторонних включений. Качественный шов имеет равномерную структуру по всей длине, без подрезов и наплывов. При обнаружении дефектов сварки, таких как непровары или пузырьки газа, поврежденный участок удаляется и выполняется повторная сварка. Соблюдение технологии сварки и температурных режимов обеспечивает долговечность и надежность поддона в течение всего срока службы.
Основные правила ухода за пластиковыми поддонами
- Регулярный осмотр: проверять целостность сварных швов и отсутствие механических повреждений не реже одного раза в месяц при интенсивной эксплуатации.
- Правильная очистка: использовать только нейтральные моющие средства с pH 6-8, избегать абразивных материалов и агрессивных химикатов без необходимости.
- Контроль нагрузок: не превышать допустимую грузоподъемность, учитывать как статическое, так и динамическое воздействие.
- Температурный режим: для полиэтиленовых поддонов исключить эксплуатацию при температуре выше 60°C, для полипропиленовых - выше 100°C.
- Защита от УФ: при хранении на открытых площадках использовать навесы или укрывать поддоны светоотражающими материалами.
Своевременное проведение регламентных работ и соблюдение правил эксплуатации позволяют значительно продлить срок службы поддонов. В случае выявления серьезных дефектов, таких как сквозные трещины или разрушение угловых соединений, рекомендуется провести капитальный ремонт с заменой поврежденных элементов.
Для этого используют те же сварочные технологии, что и при изготовлении новых изделий, что позволяет полностью восстановить эксплуатационные характеристики поддона без необходимости полной замены.
