Серверная на производстве не просто комната с компьютерами. Это мозг, отвечающий за управление технологическими процессами (АСУ ТП), логистику, складской учет и безопасность. Ошибки на этапе проектирования «железной» части инфраструктуры приводят к простоям станков с ЧПУ и потере дорогостоящих заказов. В условиях высокого уровня электромагнитных помех, запыленности и перепадов температур требования к оборудованию здесь в разы жестче, чем в офисе.
Классификация и стандарты: с чего начинается выбор
Любое производственное серверное оборудование должно соответствовать массе нормативной базы. В России в 2025–2026 годах продолжается переход на новые стандарты, которые диктуют условия игры. Прежде чем покупать стойку или сервер, изучите ГОСТ Р 72418-2025 (вступает в силу 01.06.2026), который устанавливает общие технические условия на серверное оборудование. Однако текущую закупку всё еще регулируют нормы ГОСТ IEC 62368-1 (риск-ориентированный подход к безопасности) вместо устаревшего ГОСТ Р МЭК 60950-1.
Главный документ для классификации вашего «железа» - ПНСТ 809-2022, который делит серверы на три класса: начальный уровень (до 2-х процессоров), средний (более 2-х) и высший (масштабируемые модульные системы). Для производственной задачи, такой как управление конвейером или база данных SQL реального времени, чаще всего хватает среднего уровня, но с обязательным резервированием.
Не игнорируйте ГОСТ 15150-69. Серверная должна быть исполнения УХЛ4 (отапливаемое помещение с кондиционированием), но само оборудование, если оно стоит прямо в цеху (в антивандальном шкафу), требует исполнения УХЛ1 (диапазон от -50 до +40). Заказывая импортный сервер для холодного склада, проверьте его «климатическое исполнение» в документации - большинство коммерческих моделей рассчитаны максимум на +35°С.
Телекоммуникационный шкаф 19'': архитектура надежности
Монтаж оборудования «россыпью» на стеллажах в цеху запрещен правилами пожарной безопасности и здравым смыслом. Базовый элемент любой серверной - телекоммуникационный шкаф форм-фактора 19 дюймов (485 мм по ширине). Но здесь кроется главная ошибка инженеров: для офиса можно взять тонкостенный шкаф, для производства - только усиленный.
Рассмотрим конкретный пример - SKAT TB-9W645FF-G. Его отличие от офисных аналогов - толщина стали 1 мм (офисные часто 0.8 мм) и усиленный каркас. Обратите внимание на степень защиты IP20. Это минимум для чистого помещения серверной. Если же шкаф ставится прямо в цеху с графитовой пылью или стружкой, ищите исполнение IP31 или IP54. Максимальная нагрузка в 60 кг (как у данной модели) подходит только для коммутаторов и патч-панелей. Для загрузки тяжелых серверов (от 4U и выше) и ИБП нужен напольный шкаф, выдерживающий 500–1000 кг.
Особенности конструкции для производства:
- Глубина: Производственное оборудование часто длиннее офисного (промышленные компьютеры, клеммники). Глубина 600–800 мм для напольных стоек - стандарт. Настенные решения (типа SlimBOX с глубиной 155 мм) используются только для пассивного сетевого оборудования.
- Направляющие: Вместо дешевых Г-образных полок (как в SKAT) для серверов нужны телескопические направяющие, позволяющие выехать серверу для обслуживания без его демонтажа.
- Заземление: В цеху критически важно наличие шины заземления на корпусе, дверях и съемных панелях. ГОСТ требует этого для отвода статики.
Совет: Заказывайте шкаф с перфорированной дверцей (перфорация не менее 60%). Стеклянная дверь красива, но убивает вентиляцию. В цеху, где перепады температур выше 10 градусов, сплошная дверь превращает стойку в духовку.
Климатическая инфраструктура: прецизионное охлаждение
Серверы выделяют тепло, а станки с ЧПУ - пыль и вибрацию. Обычный сплит-кондиционер (бытовой) в серверной на производстве выходит из строя за 1-2 года из-за круглогодичной работы и забитых фильтров. Решение - прецизионные кондиционеры (например, серия Innova Unity T или система CDC System).
Данные системы рассчитаны на круглосуточную работу 365 дней. Например, решение от «Русклимат» обеспечивает охлаждение при уличной температуре до -35°С (опционально до -50°С с комплектом «Север») и поддерживает температуру с точностью ±0,5°С. На производстве мощностью 100-150 кВт тепловыделения применяются канальные системы с ротацией компрессоров (схема N+1). Это значит, что один компрессор всегда в резерве.

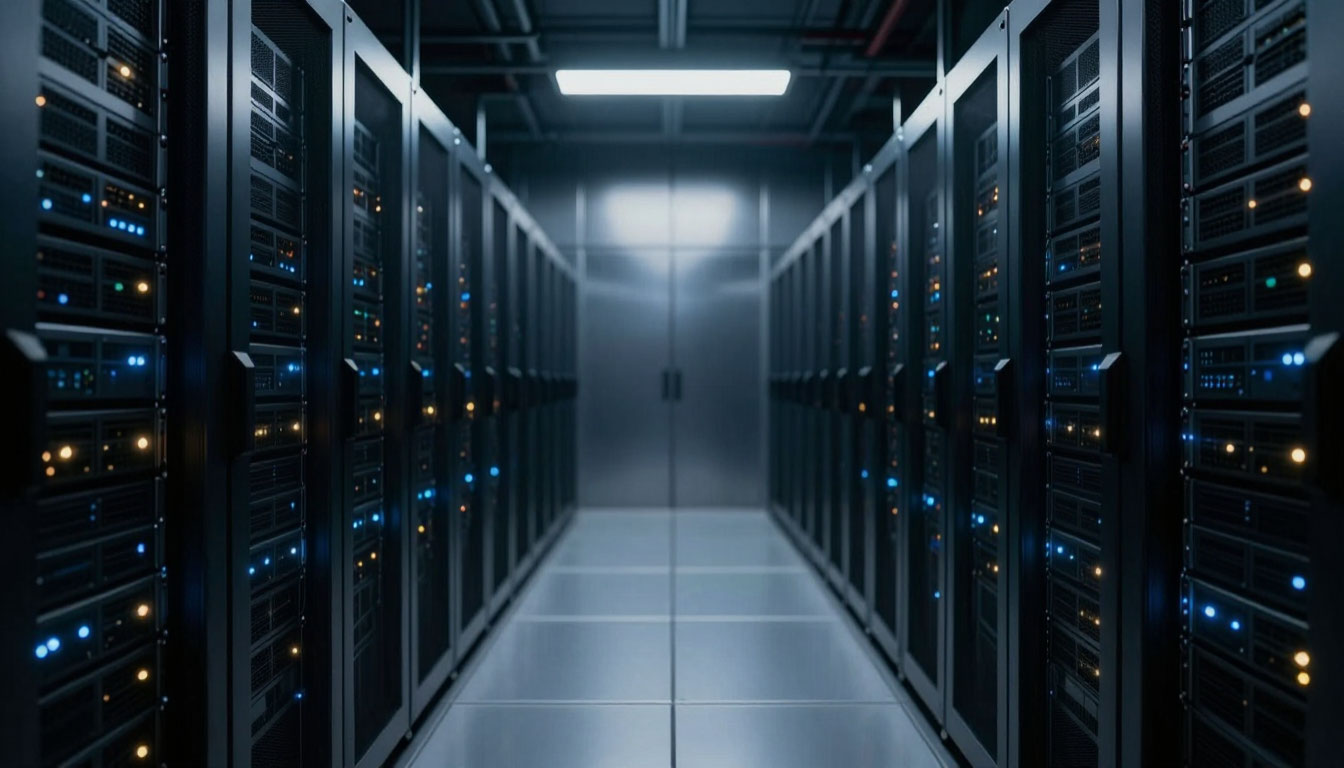

Важнейший параметр - организация воздухообмена. Используйте схему «холодный/горячий коридор». Серверный шкаф должен быть обращен передней панелью (куда засасывается холодный воздух) к зоне охлаждения, а задней (где выдувает горячий) - в сторону кондиционера или вытяжки. Никогда не ставьте два шкафа "спина к спине" гарантированный перегрев.
ИБП и резервирование
Промышленная электросеть печально известна провалами напряжения, «просадками» при пуске мощных двигателей и импульсными помехами. Обычный источник бесперебойного питания (ИБП) на релейной логике здесь не спасет. Нужны ИБП с двойным преобразованием (On-Line). Пример - Innova Unity T 3-3. Он всегда выдает идеальную синусоиду, даже если на входе «рваное» напряжение.
Технические требования к ИБП для производства:
- КПД не ниже 96%, иначе разница в 4% уйдет в тепло, которое придется дополнительно отводить кондиционерами.
- Время автономии рассчитывается исходя из времени запуска дизель-генератора (ДГУ). Обычно 15-20 минут.
- Возможность параллельной работы: три ИБП можно объединить в систему для масштабирования мощности или создания резерва N+1.
Электропитание серверного и осветительного оборудования должно осуществляться от разных вводных щитков. Это требование пожарной безопасности. Смонтируйте блоки распределения питания (PDU) непосредственно в 19'' шкаф. Для стоек используйте мониторинговые PDU с возможностью удаленного замера потребления энергии (функция ModBus или SNMP). Это позволит понять, какой сервер «жрет» лишнее.
Пожарная безопасность, нормы монтажа по приказу ПС-2231
Серверная на производстве - зона повышенной опасности. Помещение должно быть отделено от основных цехов противопожарными перегородками с пределом огнестойкости REI 45 или выше.
Что касается систем пожаротушения: порошковые и аэрозольные установки в серверных использовать категорически нельзя. Порошок уничтожит жесткие диски и контакты оборудования даже при отсутствии огня. Только газовое пожаротушение (хладон, инерген) или сплинкерные системы водяного типа (при условии защиты оборудования кожухами, что редкость).
Двойные розетки с заземлением (высота от пола не менее 150 мм) размещаются равномерно вдоль стоек. Уберите выключатели с розеток - при случайном механическом нажатии в темноте (например, рукой обслуживающего персонала) вы обесточите стойку.
Структурированная кабельная система (СКС)
Металлический цех море электромагнитных помех. Стандартная витая пара UTP (без экрана) в такой среде превращается в антенну, ловящую помехи от частотных преобразователей станков. Используйте только экранированные кабели FTP или S/FTP (двойной экран - фольга+оплетка) в комплекте с экранированными розетками и патч-кордами. Обязательна установка шины заземления в телекоммуникационном шкафу для подключения экранов.
Горизонтальная прокладка в цеху ведется в металлических лотках или трубах ПНД. Прокладка кабеля рядом с силовыми линиями (380В) допускается только при расстоянии более 300 мм или с использованием разделительных экранов. Соблюдайте радиус изгиба - для многопарных оптических кабелей не менее 10 диаметров.
Сравнительная таблица исполнений телекоммуникационных шкафов
При выборе шкафа ориентируйтесь на параметры ниже. Данные сведены по реальным производственным проектам.
| Тип шкафа | Степень защиты IP | Глубина (мм) | Макс. нагрузка (кг) | Материал/сталь (мм) | Рекомендуемое размещение |
|---|---|---|---|---|---|
| Настенный SlimBOX | IP20 | 155 | 25 | 0,7 | Пассивное сетевое оборудование, патч-панели |
| Напольный SKAT TB | IP20 | 645 | 60 | 1,0 | Коммутаторы, легкие серверы (до 4U) |
| Промышленный усиленный | IP31 | 800 | 350 | 1,5 | Серверы, ИБП, частотные преобразователи |
| Антивандальный (цеховой) | IP54 | 1000 | 500 | 2,0 | Прямая установка в цеху, около станков |
| Модульный прецизионный | IP31-IP55 | 1200 | 1200 | 2,5 | Дата-центр, ЦОД, тяжелые стоечные системы |
Пара советов по комплектации
Чтобы не запутаться, итоговый список оборудования для серверной на производстве выглядит так:
- Стойки/Шкафы: Напольные, 19", глубиной от 1000 мм (для серверов с длинными видеокартами или RAID-массивами) с IP не менее 3X.
- Климат: Два прецизионных кондиционера (режим работы круглый год) или система с ротацией.
- Энергия: ИБП On-Line (двойное преобразование) + внешние батарейные модули + ДГУ (на весь цех).
- Противопожарный щит: Ввод питания на серверную отдельно от освещения и розеток.
- Телекоммуникационный 19" блок: Включает в себя органайзеры, вентиляторные панели (в крышу шкафа), панели для закрытия незанятого пространства (запрещают смешивание холодного и горячего воздуха).
Организация серверной на производстве стоит дороже офисной в 1,5-2 раза. Но затраты на телекоммуникационный шкаф 19 и двойное охлаждение окупаются отсутствием простоев. Оборудование, способное выдержать соседство с тяжелым станком не роскошь, а калькуляция себестоимости продукции.
